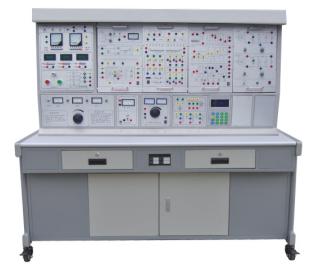

LGDD-03型 電力電子技術實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概 述
本裝置是針對大中專院校開設的《電力電子學》、《變流技術》等課程，結合上海科學技術出版社出版的《職業技能鑒定培訓教材維修電工（中級）》相關內容，而研制的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置,具有設故排故的功能，方便對學生進行考核。
二、特 點
1.控制屏采用框架式結構,實訓組件可以任意組合，通用性強，易于擴展
2.實訓從電力電子器件的基本特性分析開始，遵循由簡到難、循序漸進的原則
3.便于學員理論聯系實際，分析生活中常見電力電子線路，提高學員學習興趣
4.系統保護功能完善，有效保證實訓順利進行
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.裝置尺寸：1550mm×700mm×1500mm
四、實訓裝置基本裝備
實訓裝置由控制屏、實訓桌以及各個實訓組件構成
控制屏：采用框架式結構，結構緊湊、牢固、美觀大方，控制屏上下層可掛實訓組件。
實訓桌：桌面為防火、防水、耐磨高密度板，下方設有儲藏柜一個，用于放置實訓組件、工具
及資料等，設計合理，造型美觀大方，桌體設有四個萬向輪各四個緊固裝置，便于移動與固定。
實訓組件：
1.PDD-01交流電源組件
提供三相可調交流電源（范圍單相：0～250V；三相0-450V），自帶有過流保護和漏電保護功能
2.PDD02功率二極管組件
提供大功率整流二極管七個，鈕子開關一個
3.PDD03晶閘管組件
提供6只單向晶閘管，用于可控整流實訓
4.PDD04雙向晶閘管組件
提供3只雙向晶閘管,用于交流調壓電路實訓
5.PDD05 GTR、MOSFET、IGBT組件
提供GTR(大功率晶體管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件
6.PDD06三相芯式變壓器組件
提供63.5V、0.8A/127V、0.4A芯式變壓器一只
7.PDD07同步變壓器組件
由三只同步變壓器及一只三刀三擲開關組成
8.PAC41燈組負載
提供三只絲口型220V/ 25W彩色燈泡負載，可作為單、三相負載，實訓結果直觀。
9.PDD09電抗器、變壓器組件
提供平波電抗器一組，可供100mH、200mH、500mH、700mH選擇，雙路220V變壓器一只
10.PDD10給定及電壓指示組件
提供連續可調的+15V和-15V給定電壓，帶輸出指示
11.PDD11交流電參數表組件
提供直有效值交流數字電壓表一只，測量范圍0～500V，分2V、20V、200V、500V四檔，直鍵開關切換，精度0.5級，三位半數顯，輸入阻抗10MΩ
提供真有效值交流數字電流表兩只，測量范圍0～5A，分200mA、2000 mA、5A三檔，直鍵開關切換，精度0.5級，三位半數顯
12.PDD12直流電參表組件
提供直流數字電壓表一只，測量范圍0～1000V，分2V、20V、200V、1000V四檔，直鍵開關切換，精度0.5級，三位半數顯，輸入阻抗10MΩ
提供直流數字電流表兩只，測量范圍0～5A，分20mA、200mA、2000 mA、5A四檔，直鍵開關切換，精度0.5級，三位半數顯
13.PDD31單結晶體管觸發電路組件
采用單結晶體管來產生觸發觸發信號，用于控制單相晶閘管組成的整流電路
14.PDD32 TCA785觸發電路組件
采用西門子TCA785，與KC04等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節，可用做單相整流或調壓電路實訓
15.PDD33 TC787觸發電路組件
采用TC787芯片構成三相全控觸發電路、具有輸出穩定、可靠、輸入阻抗高、抗干擾性能好等優點，而且裝調簡便、使用可靠，只需一只這樣的集成電路，就可完成三相移相功能
16.MEC42可調電阻器（二）
提供阻值容量150W、1.5A 0～90Ω/×2連續可調的瓷盤電阻器1只及150W、0.5A 0～900Ω/×2連續可調的瓷盤電阻1只，電阻接線端均已連接至操作面板上，可方便地組合串聯、并聯、串并聯等多種方式使用，可在0.5A、1A、1.5A、3A不同電流要求的負載下使用。
17.PDD40設故排故組件
一次故障設置多達16個，并帶有擴展接口，可擴展更多的故障設置。故障設置方便、靈活，可以對的學生的技能進行鑒定考核
五、實訓項目
1.功率器件及輔助元件特性實訓
(1)電力二極管特性測試
(2)晶閘管特性特性測試
(3)雙向晶閘管特性測試
(4)IGBT特性測試
(5)MOSFET特性測試
(6)GTR特性測試
(7)脈沖變壓器特性
(8)同步變壓器特性
(9)過壓、過流保護電路
(10)電力電子器件緩沖電路學習
2.觸發電路實訓
(1)單結晶體管觸發電路
(2)TC785觸發電路
(3)TC787觸發電路
3.整流電路實訓
不控整流
(1)單相半波不控整流電路
(2)單相全波橋式不控整流
(3)變壓器中心抽頭雙半波不控整流
(4)三相星形連接不控整流電路
(5)三相橋式全波不控整流
(6)雙反星形連接不控整流
可控整流
(1)單相半波可控整流
(2)單相橋式半控整流
(3)單相橋式全控整流
(4)變壓器中心抽頭雙半波可控整流
(5)三相星形連接半波可控整流
(6)三相橋式半控整流電路
(7)三相橋式全控整流
(8)雙反星形可控整流
4.逆變電路實訓
(1)單相橋式整流有源逆變
(2)三相橋式整流有源逆變
5.交流調壓電路實訓
(1)單相晶閘管交流調壓電路
(2)三相晶閘管交流調壓電路
(3)單相雙向晶閘管交流調壓電路
(4)三相雙向晶閘管交流調壓電路
六、本裝置可設置的部分故障內容
1.晶閘管觸發脈沖的丟失
2.晶閘管陰極開路的故障
3.整流橋熔斷絲熔斷的故障
4.觸發電路同步信號的丟失
5.觸發電路中脈沖變壓器的故障
本實訓裝置故障設置多達16個，每個實訓通過多種故障組合，可設置更多的故障。
