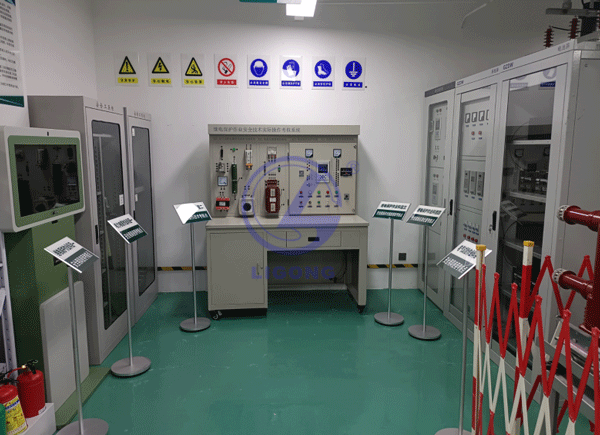

LGT-DL03型 繼電保護作業安全技術實際操作考核設備
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備基本參數
1、10KV高壓進線柜尺寸（深X寬X高）：≥1500mm×800mm×2300mm，2臺
2、10KV高壓計量柜尺寸（深X寬X高）：≥1500mm×800mm×2300mm
3、10KV高壓母聯柜尺寸（深X寬X高）：≥1500mm×800mm×2300mm
4、10KV高壓出線柜尺寸（深X寬X高）：≥1500mm×800mm×2300mm
5、繼電保護實際操作臺（深X寬X高）：1550mm×750mm×1850mm；
6、繼電保護屏/系統屏/電池屏 參考尺寸：800×600×2200mm/面，3面；
7、輸入模式：AC220V/50Hz；
8、輸出電壓：220VDC；蓄電池額定容量：18只20AH/220VDC
9、10KV配電一次系統模擬屏；
10、防護用品柜（含防護用品）：850mm×390mm×1800mm。
11、考核終端一體機：≥850mm×420mm×1755mm
12、防護用品：安全帽、工作服、絕緣靴、絕緣手套。
二、 使用環境
1、工作溫度：-20～45℃
2、相對濕度：28%
3、單位面積承重：≥100Kg/㎡
三、基本配置及功能
設備是由繼電保護綜合考培系統、一次設備（包含進線柜1、計量柜、聯絡柜、出線柜、進線柜2、繼電保護屏/系統屏/電池屏組成）（包含分立元件電磁型電流繼電器檢驗、電流互感器極性檢驗、電流速斷保護檢驗、線路重合閘自動裝置和繼電保護裝置）、三相微機繼電保護測試儀、繼電保護培訓系統等組件模塊構成。室內具備接地保護系統。
1、繼電保護作業屏
⑴分立元件電磁性電流/電壓繼電器檢驗裝置、電流互感器極性檢驗操作裝置：可實現整定值檢驗、電壓繼電器電壓定值檢驗；繼電器定值動作。
⑵可實現模擬輸出各類繼電保護信號：包括用于滿足線路保護、變壓器速斷保護、過負荷保護、過壓保護、欠壓保護、超溫、高溫、重瓦斯、輕瓦斯等保護等。
2、三相微機繼電保護測試儀
⑴電壓電流輸出靈活組合 輸出6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
⑵操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
⑶新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
⑷高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
⑸軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
⑹具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。
⑺接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。
⑻完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
3、微機保護裝置
（1）技術參數
|
電流通道數 |
標準6相 |
|
電壓通道數 |
標準6相 |
|
交流電流輸出范圍 |
30 A /相或180 A（六并） |
|
直流電流輸出范圍 |
10 ADC /相 |
|
交流電壓輸出范圍 |
120 VAC / 相 |
|
直流電壓輸出范圍 |
160 VDC / 相 |
（2）額定參數
1）交流電流輸出
• 6相電流輸出時每相輸出（有效值）0～30A 輸出精度 0.2級
• 3相電流輸出時每相輸出（有效值） 0～60A
• 6相并聯電流輸出（有效值） 0～180A
• 相電流長時間允許工作值（有效值） 10A
• 相電流最大輸出功率 300VA
• 6相并聯電流最大輸出時最大輸出功率 1000VA
• 6相并聯電流最大輸出時允許工作時間 10s
• 頻率范圍（基波） 20～1000Hz
• 諧波次數 1～20 次
2）直流電流輸出
• 電流輸出 0～±10A / 每相 輸出精度：0.5級
• 最大輸出負載電壓 20V
3）交流電壓輸出
• 相電壓輸出（有效值） 0～120V 輸出精度：0.2級
• 線電壓輸出（有效值） 0～240V
• 相電壓 / 線電壓輸出功 80VA/100VA
• 頻率范圍（基波） 20～1000Hz
• 諧波次數 1～20次
四、考核項目
1、分立元件電磁型電流繼電器檢驗(K21)
2、電流互感器極性檢驗（運行中變電站10kV饋線間隔）(K22)
3、電流速斷試驗（線路微機保護裝置）(K23)
4、線路重合閘自動裝置檢驗（K24）
5、斷路器合閘回路故障查找（K31）
6、備用電源自動投入裝置拒動（K32）
7、跳閘回路斷線故障查找（K33）
