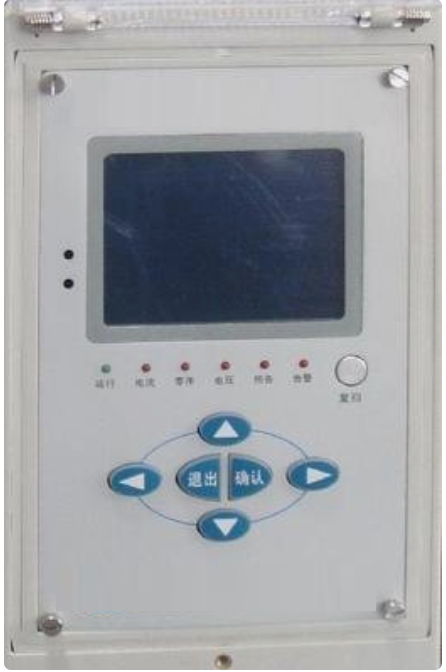

LGMRMB-1電動機綜合保護實訓裝置
1 概述
LGMRMB-1電動機綜合保護實訓裝置具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能?？膳c接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能?？蓮V泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。
2 產品選型
2.1數字式電動機保護器

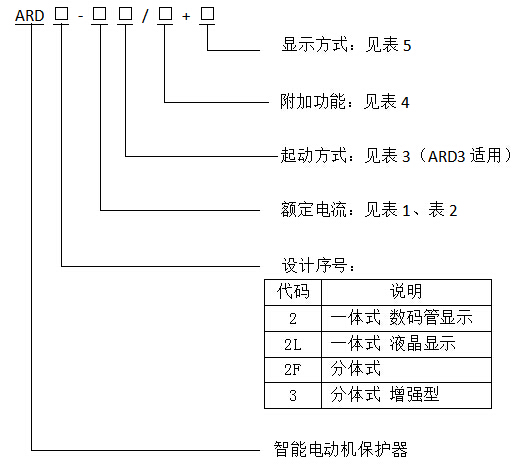

● 型號說明

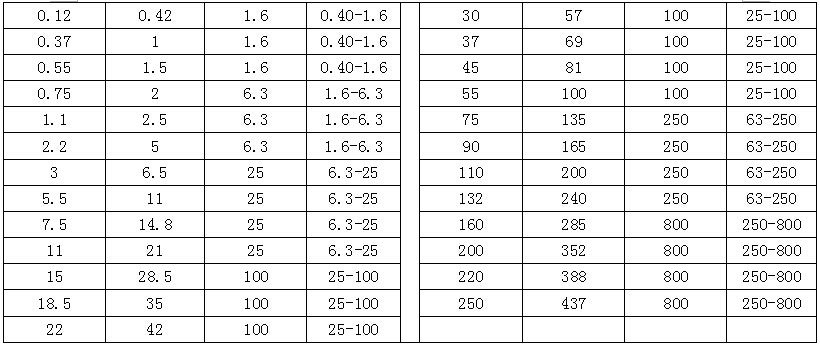

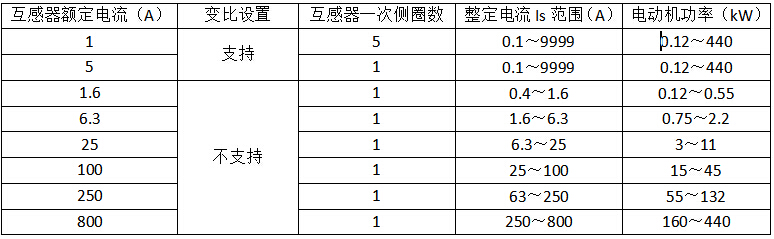

● 額定電流
表 1
● 額定電流附加說明
表 2
注：＞250kW的低壓電動機，額定電流小于800A時均可選用800A等級的電動機保護器。

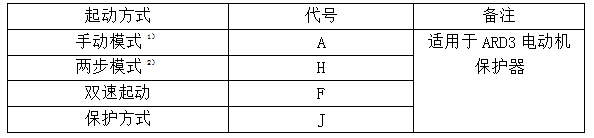

● 起動方式
表 3
注：
1、手動模式：保護器參與控制，起動方式為直接起動（全壓起動）、雙向起動時，保護器設置為手動模式。
2、兩步模式：保護器參與控制，起動方式為星/三角起動（兩繼電器）、自耦變壓器（兩繼電器）時，保護器設置為兩步模式。

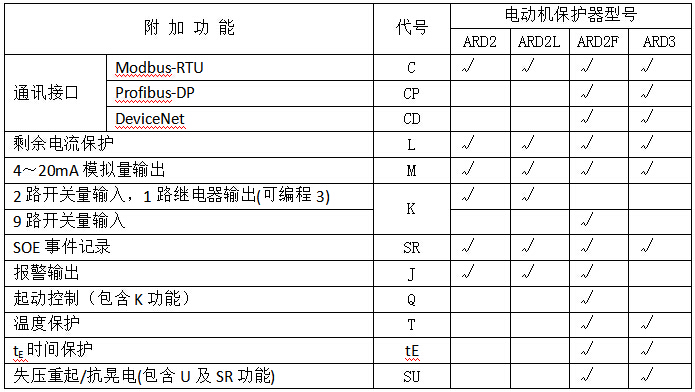

● 附加功能
表 4
注：1、“√”表示可以選擇的附加功能。
2、溫度保護的測量范圍：熱電阻100Ω～30kΩ。
●顯示方式
表 5
注：對于無顯示要求的客戶，須在一批訂單中訂購一個90L顯示單元，作為調試使用。

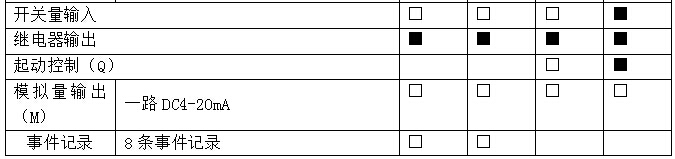

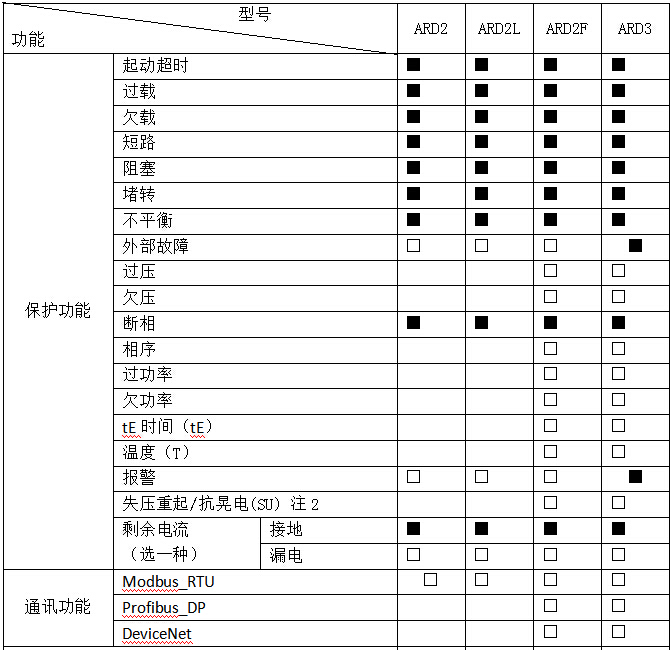

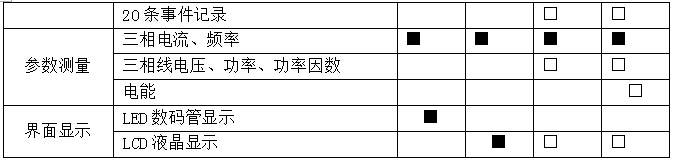

● 產品規格
注：
1、“■”為標配功能，“□”為選配功能。
2、選配失壓起重（抗晃電）功能含電壓和故障記錄功能。

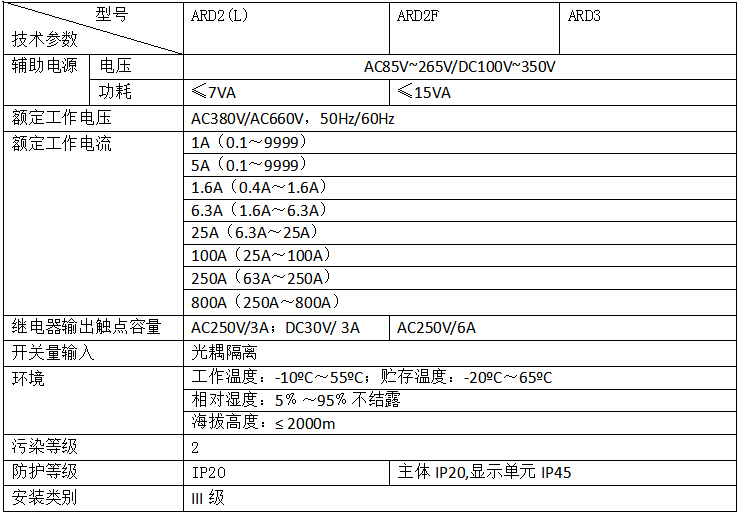

● 技術指標
2.2模塊式電動機保護器
● 型號說明

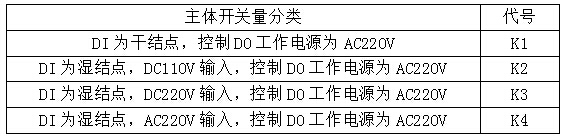

● 主體開關量類型
表 6

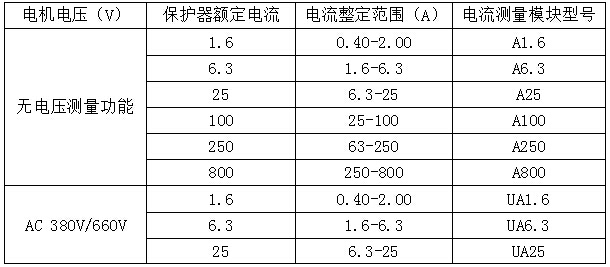

測量模塊
表 7

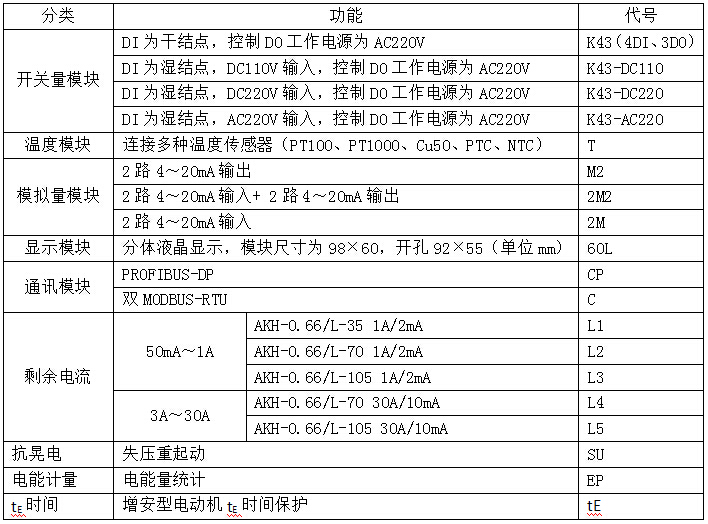

附加功能
表 8

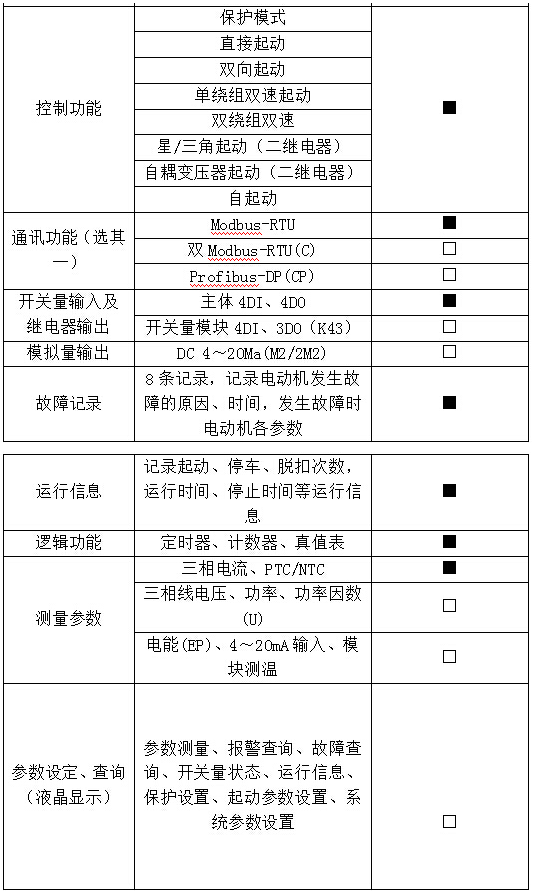

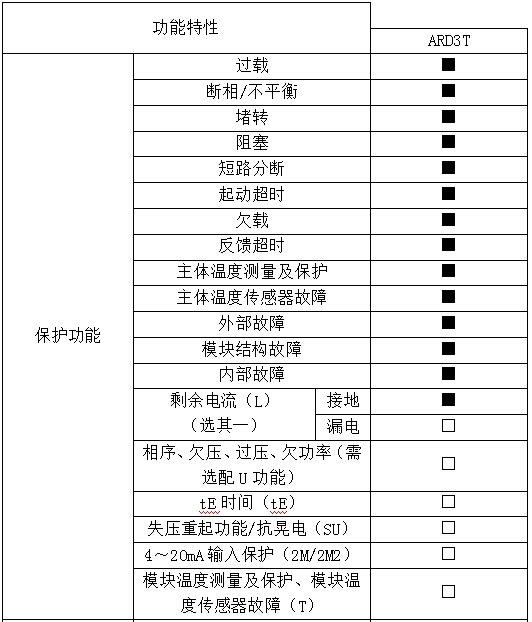

● 功能配置

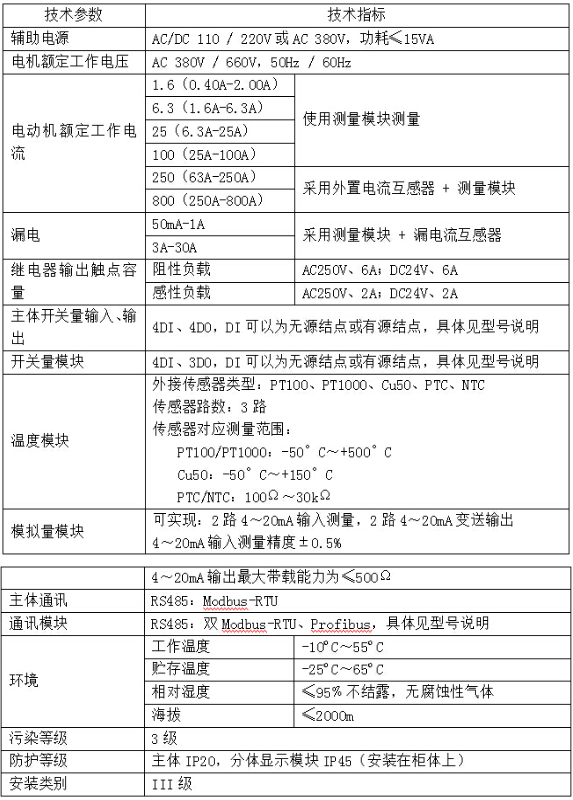

● 技術指標
2.3 產品介紹
2.3.1 ARD2(L)電動機保護器

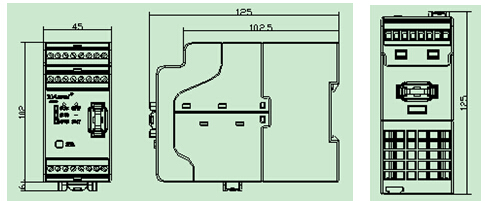

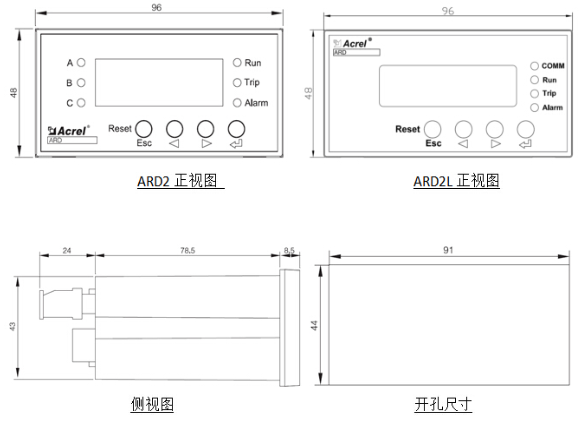

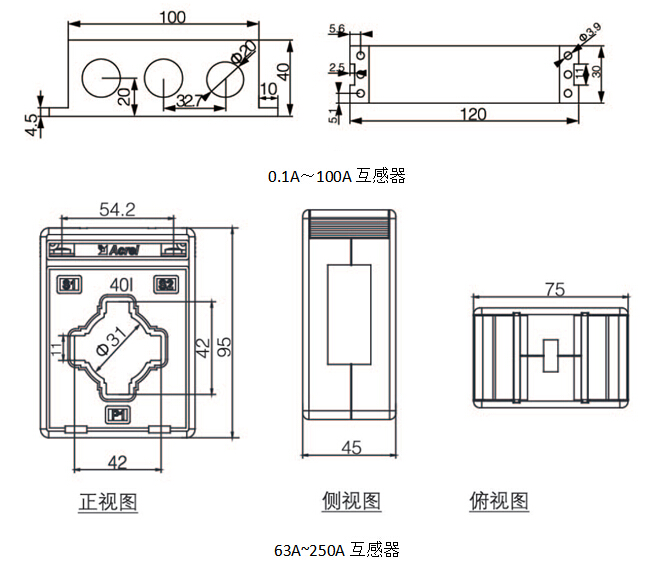

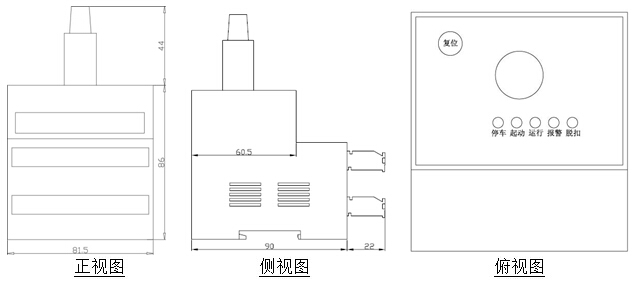

● 外形及安裝尺寸（單位：mm）
主體模塊

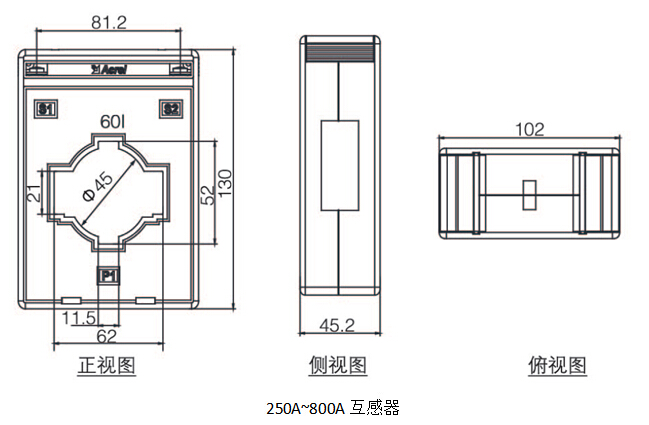

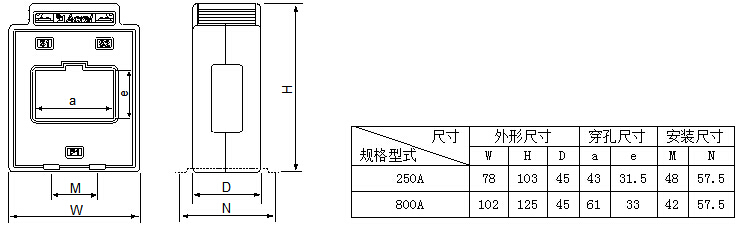

互感器

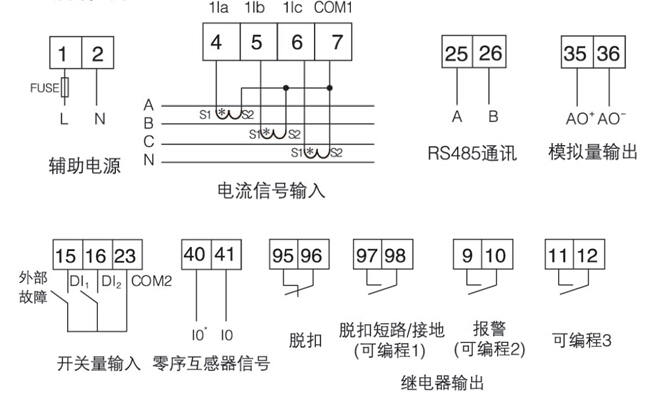

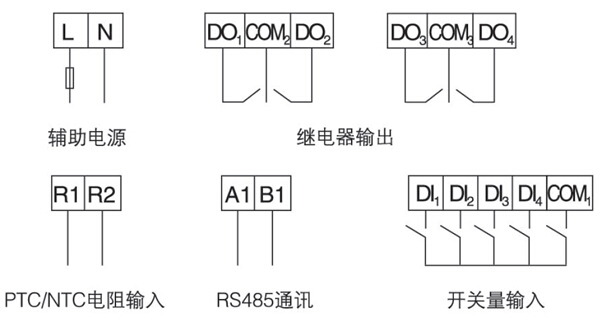

● 接線端子
2.3.2 ARD2F、ARD3電動機保護器

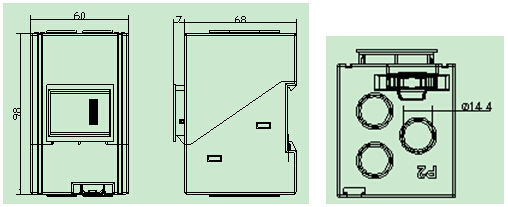

外形及安裝尺寸（單位：mm）
主體模塊

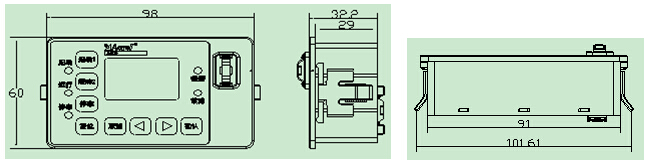

顯示單元

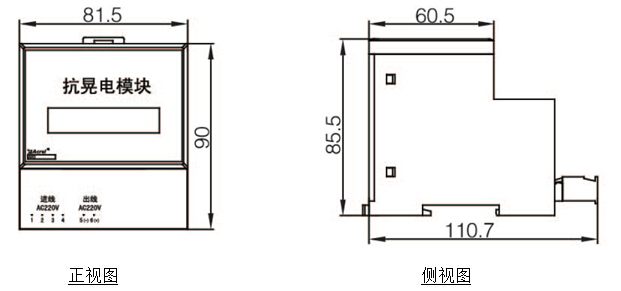

抗晃電模塊

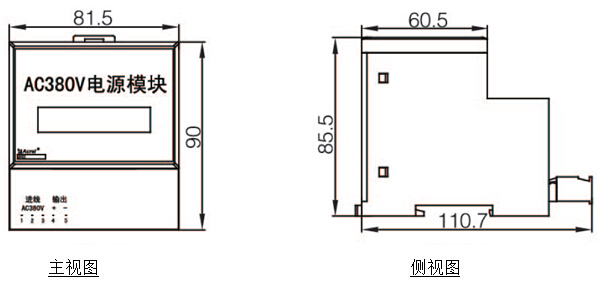

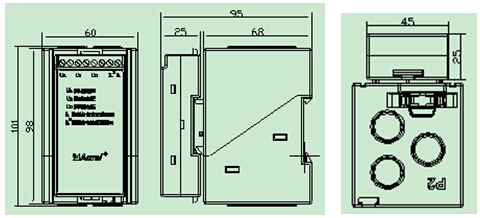

AC380V電源模塊
互感器
同ARD2(L)互感器部分

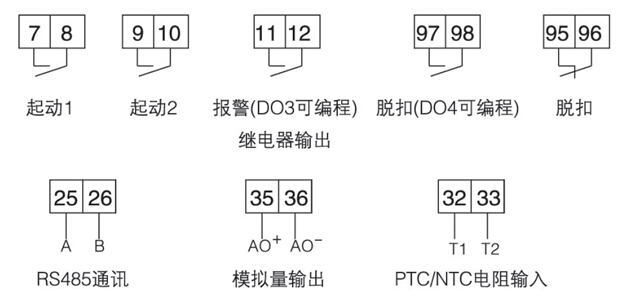

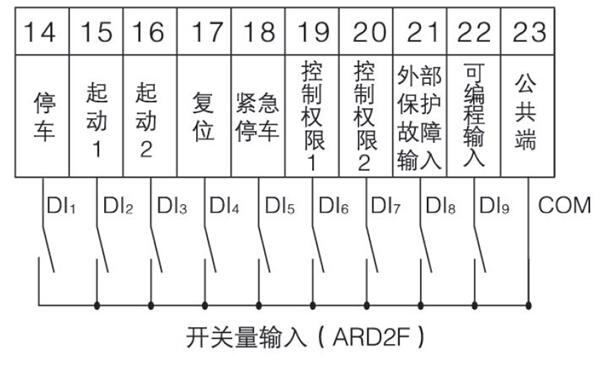

● 接線端子
2.3.3 ARD3T電動機保護器

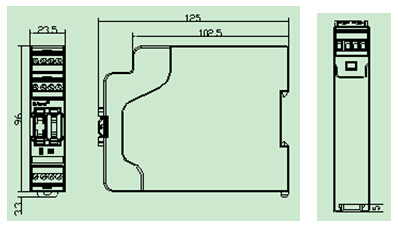

外形及安裝尺寸（單位：mm）
主體模塊：
測量模塊：
電流測量模塊
電流+電壓測量模塊
溫度、模擬量、開關量模塊：

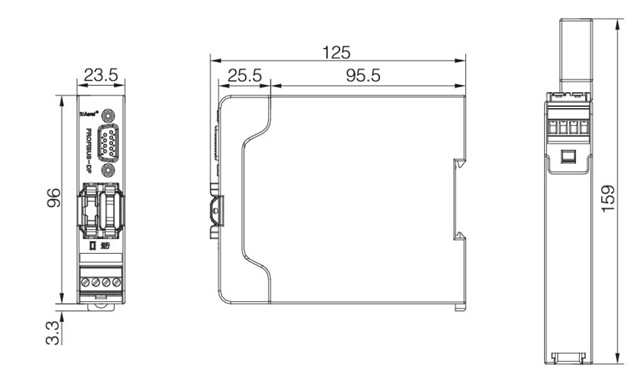

通訊模塊：

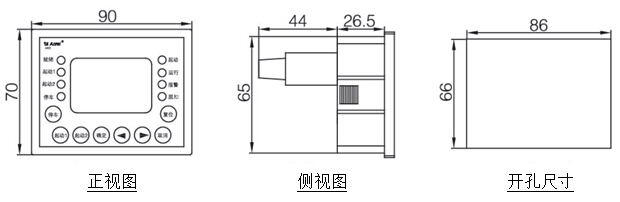

顯示模塊：
外置電流互感器：

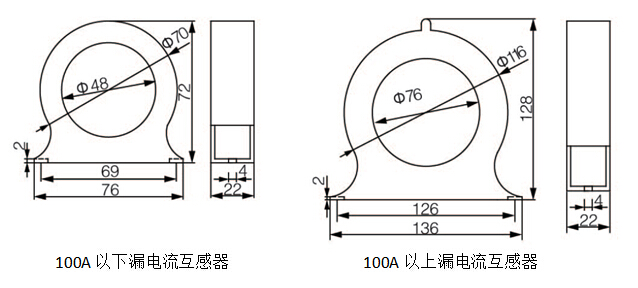

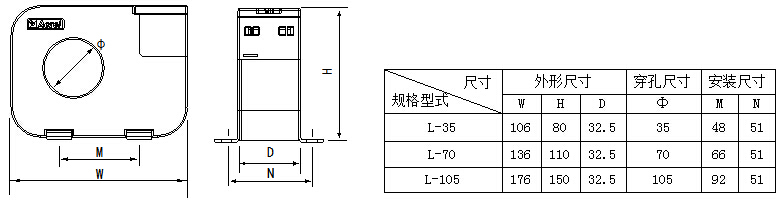

漏電流互感器：
接線端子
主體模塊

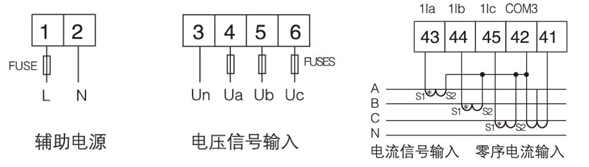

測量模塊

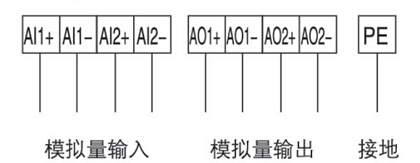

模擬量模塊
溫度模塊

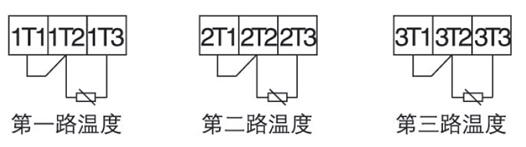

二線制

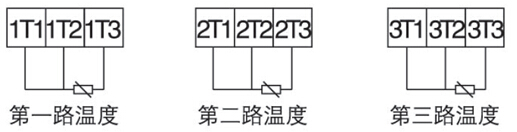

三線制

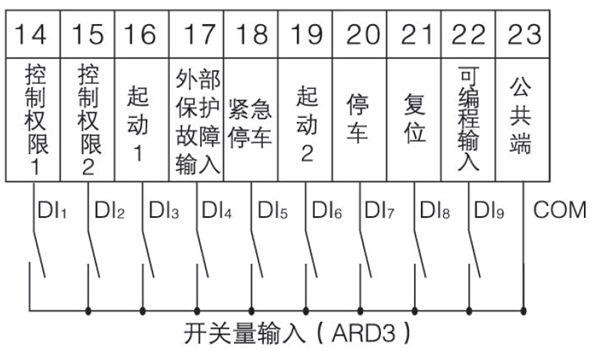

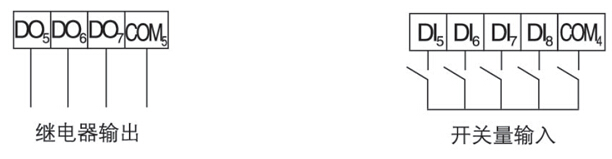

開關量模塊

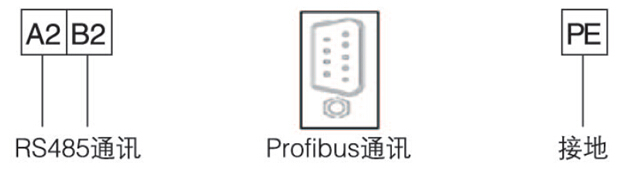

通訊模塊
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 數控軟件 實驗系統 數控實訓 電氣技術 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機
LGMRMB-1電動機綜合保護實訓裝置具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能?？膳c接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能?？蓮V泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。
2 產品選型
2.1數字式電動機保護器
● 型號說明
● 額定電流
表 1
● 額定電流附加說明
表 2
注：＞250kW的低壓電動機，額定電流小于800A時均可選用800A等級的電動機保護器。
● 起動方式
表 3
注：
1、手動模式：保護器參與控制，起動方式為直接起動（全壓起動）、雙向起動時，保護器設置為手動模式。
2、兩步模式：保護器參與控制，起動方式為星/三角起動（兩繼電器）、自耦變壓器（兩繼電器）時，保護器設置為兩步模式。
● 附加功能
表 4
注：1、“√”表示可以選擇的附加功能。
2、溫度保護的測量范圍：熱電阻100Ω～30kΩ。
●顯示方式
表 5
注：對于無顯示要求的客戶，須在一批訂單中訂購一個90L顯示單元，作為調試使用。
● 產品規格
注：
1、“■”為標配功能，“□”為選配功能。
2、選配失壓起重（抗晃電）功能含電壓和故障記錄功能。
● 技術指標
2.2模塊式電動機保護器

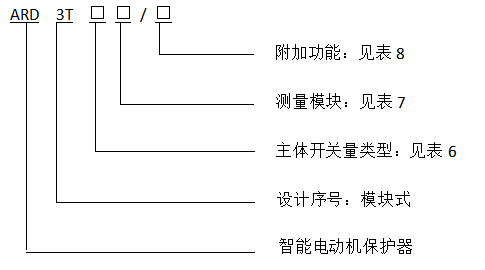

● 型號說明
