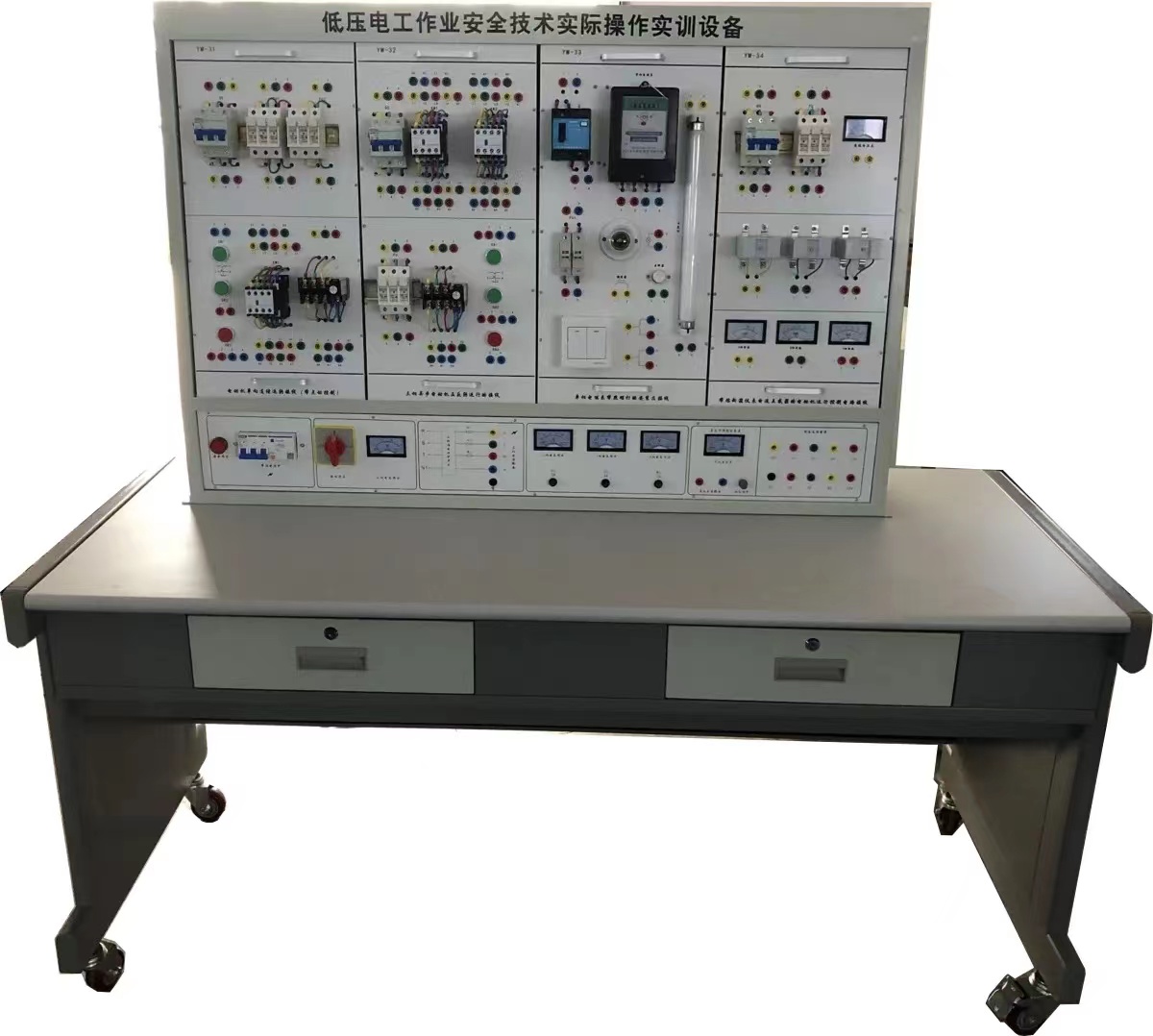

LGWK-08D型 低壓電工安全作業實操考核系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、 安全消防等，符合初、中級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：長1600mm×寬700mm×高1650mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏 實訓屏為噴塑鋼結構，鋁塑面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，多圈電位器連續調節，輸出電流2A，具有限流保護功能。
（二）實訓掛箱及器材配備
實驗掛箱面板鋼質噴塑
1、LGT-DG01電動機單向連續運轉接線掛箱
2、LGT-DG02三相異步電動機正反轉運行的接線及安全操作掛箱
3、LGT-DG03單相電能表帶照明燈的安裝及接線掛箱
4、LGT-DG04帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線掛箱
5、三相鼠籠異步電動機180W Y/△ 1臺
（三）實訓桌 鋼木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。全部實驗接線采用插線方式，方便快捷。
四、實驗項目
（一）電拖部分
1、電工安全標示的辨識
2、電動機單向連續運轉接線（開點動控制）
3、三相異步電動機正反轉運行的接線及安全操作
4、單相電能表帶照明燈的安裝及接線
5、帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線
（二）室內照明配電
1.插座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法
4.單相電度表直接接線電路
5.兩地控制一盞燈的接法
（三）消防技能的認識與掌握（教師演示）(選配)
五、 配置清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
實驗桌 |
噴塑鋼 |
1 |
|
2 |
實驗臺 |
噴塑鋼 |
1 |
|
3 |
輪子 |
帶剎車 |
2 |
|
4 |
輪子 |
不帶剎車 |
2 |
|
5 |
桌面 |
高密度板 |
1 |
|
6 |
LGT-DG01掛箱 |
電動機單向連續運轉接線（帶點動控制） |
1 |
|
7 |
LGT-DG02掛箱 |
三相異步電動機正反轉運行的接線 |
1 |
|
8 |
LGT-DG03掛箱 |
單相電能表帶照明燈的安裝及接線 |
1 |
|
9 |
LGT-DG04掛箱 |
帶熔斷器（斷路器），儀表，電流互感器的電動機運行控制電路接線 |
1 |
|
10 |
墻壁開關 |
|
1 |
|
11 |
日光燈管 |
|
1 |
|
12 |
插座 |
86型 |
1 |
|
13 |
燈泡 |
|
1 |
|
14 |
電動機 |
普通 |
1 |
|
15 |
安全插線 |
黃色 50CM 雙頭 |
8 |
|
16 |
安全插線 |
綠色 50CM 雙頭 |
8 |
|
17 |
安全插線 |
紅色 50CM 雙頭 |
8 |
|
18 |
安全插線 |
藍色 50CM 雙頭 |
6 |
|
19 |
螺絲 |
|
若干 |
|
20 |
備用保險 |
|
若干 |
