LGX-JZ01型 建筑消防綜合實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統功能概述
LGX-JZ01型 建筑電氣與消防系統實訓裝置需根據建筑物行業中消防聯動系統、建筑電氣、住宅和工業場所給水系統的特點采用工程對象系統設計的實訓模型，實訓模型包含消防廣播/電話、火災自動報警、消防聯動、消防應急照明、室內照明、建筑配電、低壓電氣、可編程控制、人機界面、變頻恒壓供水、無負壓供水等，并采用開放式、模塊化設計，強化學生對消防聯動系統、建筑電氣、給水系統系統的設備安裝、電氣接線、編程控制、運行與調試、故障診斷與維護等工程應用能力的培養，適合建筑設備安裝、樓宇智能化設備安裝與運行、物業管理、機電技術應用、電氣運行與控制等相關專業類的實訓教學。
二、裝置結構組成與功能
1、模擬房由標準規格的鋁合金工業型材和網孔式安裝板和無負壓供水實訓對象，及消防監控柜組成,便于用戶自行設計器件布局、安裝。
2、模擬房上裝有總電源箱和消防廣播/電話單元，火災自動報警單元、消防聯動單元、照明單元和無負壓供水電氣控制單元。
3、總電源箱上面設有進線孔，內部裝有進線電源總開關，具備漏電、短路和過載保護功能?？傠娫聪湎路匠鼍€分為四路，分別為消防電源、應急照明電源、照明電源和動力電源。
4、消防廣播/電話單元裝有智能總線制消防電話主機、廣播功率放大器、總線制固定式消防電話分機、壁掛式廣播音箱等器件，通過消防控制分析，可實現消防電話主機與分機的通訊操作。
5、火災自動報警單元安裝有點型光電感煙探測器、差定感溫探測器、智能可燃?xì)怏w泄露探測器、手動報警按鈕、消防警鈴、編碼單輸入/單輸出模塊等器件，通過消防系統中各探測設備進行報警，實現對防排煙設施、防火卷簾、非消防電源切換等的聯動控制。
6、消防聯動控制單元裝有消防泵、正壓風機、排煙風機、模擬中央空調出風口、防火卷簾門、非消防電源切換等器件，通過編碼設置，可實現相應的聯動控制。
7、照明單元包括應急照明和室內照明兩部分。應急照明包含應急照明配電箱、應急照明燈、逃生指示牌等，通過編碼設置，可實現應急情況下的照明和逃生指示。室內照明包含配電盒、照明燈控制開關、插座控制開關、照明燈具、插座、延時開關、穿線管等，通過安裝、連線，可完成對照明和插座的智能化控制。
8、無負壓供水電氣控制單元安裝有電氣控制箱，電控箱內部布置有PLC、變頻器、接觸器等器件，電控箱的門板上裝有觸摸屏、指示燈等器件，通過編程組態，可完成對供水對象的控制。
9、消防監控柜采用開放式鋼制噴塑機架，可實現消防控制及各單元的聯動。

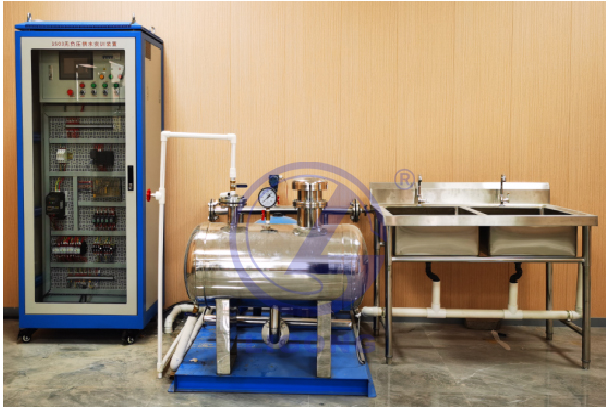

10、無負壓供水對象采用不銹鋼框架，模擬3層大樓給水模型，模型下方為泵房，里面安裝有穩流罐、穩壓罐、給水泵、循環泵、壓力表、壓力變送器、脈沖水表、真空抑制器、管道、閥門等，其中給水泵為1主1備，模擬自來水從市政管網經穩流罐、水表計量后，向大樓供水的過程，具備供水管路壓力檢測、控制功能。
三、技術指標
1、輸入電源：三相四線制（或五線制）～380V±10% 50Hz
2、裝置容量：＜3kVA
3、外形尺寸： 水泵房：1300X800X1000mm；無負壓供水對象：1300mm×800mm×1900mm；消防聯動操作實訓房：1500mm×1500mm×2300mm
4、安全保護：具有漏電壓、漏電流保護裝置，符合國家安全標準
四、實訓項目
1、配電箱安裝
（1）照明、動力配電箱安裝
（2）塑殼斷路器、漏電保護器、交流接觸器、指示燈安裝
2、照明/消防/動力設備安裝、接線
（1）熔斷器/熱繼電器/時間繼電器/按鈕開關安裝
（2）照明燈具安裝
（3）消防器件安裝
（4）動力器件安裝
（5）照明線路布管及穿線
（6）消防線路布管及穿線
（7）動力線路布管及穿線
3、照明/設備調試
（1）消防應急出口控制應用
（2）消防應急燈控制應用
4、供水設備調試
（1）變頻器的參數設置
（2）觸摸屏的使用
（3）PLC的使用
（4）無負壓供水設備
（5）變頻恒壓供水系統運行與調試
5、火災自動報警單元調試
（1）火災自動報警系統器件編碼設置
（2）消防主機參數設置
（3）火災自動報警聯調運行
（4）火災和報警聯動滅火設備調試
（5）火災和報警聯動防排煙設備調試
（6）火災和報警聯動防火卷簾調試
（7）火災非消防電源的斷電控制
6、消防廣播/電話單元調試
（1）消防廣播/電話系統器件編碼
（2）智能總線制消防電話主機參數設置
（3）消防電話主機與分機的通訊操作
（4）消防廣播和消防電話系統的聯動運行
