當前位置:首頁 > 產品展示 > 普教系列 > 實驗箱.實驗儀 > 實驗箱.實驗儀

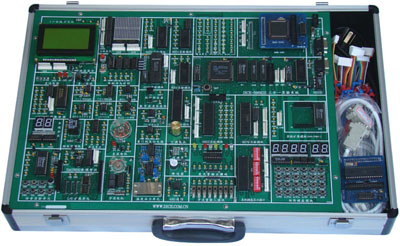

LG-598K3型多合一超強實驗儀

品牌：理工偉業 咨詢電話：010-82827827 82827835

產品介紹：
LG-598K3型多合一超強實驗儀,支持MCS51/8088/80C196/C8051F/EDA/RAM等實驗, 系統端口和實驗模塊接口對外開放,滿足實訓要求。實驗方式靈活多變，支持單項和多項綜合實驗。在傳統實驗項目的基礎上新增加了幾乎所有*實用、新穎的接口電路（如1 WIRE /I²C/SPI總線等）和通訊類接口實驗(如USB2.0通訊/TCP/IP網絡通訊/CAN總線/紅外線收發等)。是目前教儀市場上一款性價比極高的單片機/微機/EDA/RAM等多合一綜合實驗開發系統。

LG-598K3型多合一超強實驗儀是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的*佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也可作為科研、開發工作者的得力助手。

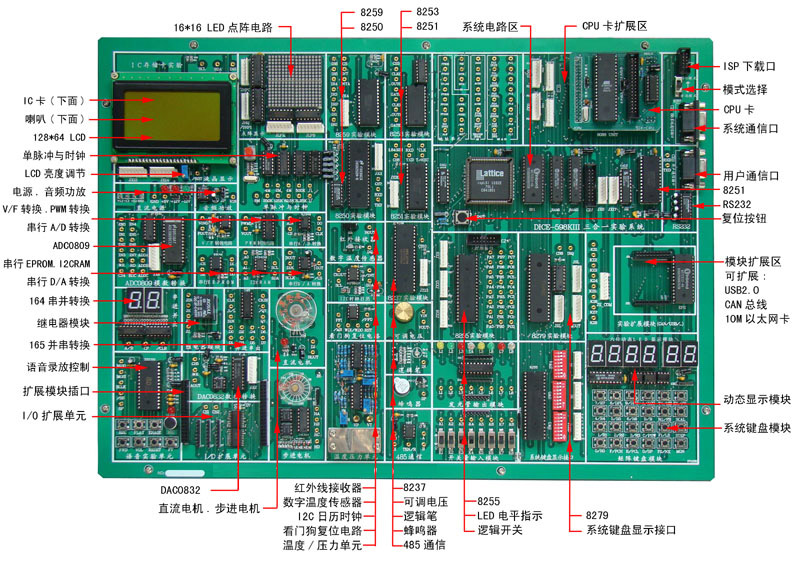

一、 系統組成：

常用接口電路	74IS165并轉串	輸出接口	128*64字符型液晶
	74LS164串轉并		16×16LED點陣顯示
	8255擴展模塊		八位邏輯電平顯示；
	8155擴展模塊		蜂鳴器驅動
	8253定時/計數器模塊		繼電器控制
	8250可編程序異步通迅接口		揚聲器驅動電路
	8251可編程序異步通迅接口	存儲器芯片	SRAM 62256數據存儲器
	8279鍵盤顯示接口		（27C512）程序存儲器
	8259單級中斷控制器模塊		I2C（AT24C02）接口
	8237 DMA傳送模塊		93C46存儲器
	感溫二極管傳感器模塊	輸入接口	4×6陣列式鍵盤
	壓力傳器模塊		八位撥碼開關
	定時器/計數器擴展接口		單次脈沖源
	I/O擴展接口（244、373）	數據轉換	并行A/D0809轉換接口
	DS18B20數字溫度傳感器		并行D/A0832轉換接口
	I2C總線接口		串行A/D TLC549轉換
	接觸式IC卡接口		串行D/A TLC5615轉換
	打印機接口	通信接口	RS-232接口
	MAX813看門狗接口		RS-485接口
	時鐘發生電路		USB2.0接口
	PCF8563實時時鐘電路		TCP/IP網絡接口
	V/F轉換電路		CAN2.0總線接口
	PWM轉換電路		紅外線無線傳輸接口
	模擬量發生器模塊	CPU擴展接口	AT89S52擴展模塊
	步進電機驅動（實物）		80C196擴展模塊
	直流電機驅動（實物）		ISP下載接口
	ISD1420語音錄放模塊		仿真器接口
	邏輯筆電路模塊		電子演示裝置擴展模塊

二、主要特點

（1）由8088實驗開發系統作為基板,51/196/C8051F/EDA/RAM選為插卡,免除了數據選擇開關,減少了插卡引腳,提高了機器性能,使操作更方便，主機自動識別CPU類型,自動切換不同CPU的三總線連接,使用極其方便。

（2）實驗系統帶有ISP在線下載電路,學生在完成實驗后可脫離仿真器和PC機獨立運行學生自行設計的單片機系統。（可在線編程AT89S51/52/53系列單片機）

（3）該實驗儀系統外置3000型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行,軟件支持匯編、PL/M、C語言,性能極好。

（4）該實驗儀可選配Keil-C仿真器51K-CPU-KEIL，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。

（5）主板上還可選配有*產品:數控式實驗演示模擬裝置,結合上位演示軟件和USB接口,可以做15個很有編程技術深度的實驗,其中大部分是閉環實驗,這是DICE產品獨有功能。實驗時豐富多彩的實驗畫面讓學生學習興趣大大增加, 不僅使學生技術上更容易得到提高,同時給學生帶來輕松愉快的感覺。

（6）主機板留有擴展卡座,如再選配我廠生產的實驗卡可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線、以太網接口實驗、USB2.0接口等復雜系統的實驗和各種應用控制類應用。

（7）系統支持二種工作方式：一是聯機運行:在與上位軟件聯機的狀態下實現各種調試和行運的操作,二是脫機運行:系統配有管理監控,在無電腦的情況下,系統可以自動切換到脫機管理狀態,用戶可輕松調用實驗程序的EPROM完成52個實驗。

（8）系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。

三、實驗項目(帶星號需選配件)

51部分實驗：（CPU：AT89S52）

軟件實驗

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒灒?/div>

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

硬件實驗

（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 A、B、C口輸出方波實驗；

（6）8255 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

*（12）通用打印機實驗；

*（13）微型打印機打印字符、曲線、漢字實驗；

*（14）日歷時鐘DS12887控制實驗；

（15）I2C儲存卡讀寫實驗；

（16）語音芯片ISD1700控制實驗（錄音）；

（17）語音芯片ISD1700控制實驗（放音）；

（18）繼電器控制實驗；

（19）步進電機控制；

（20）8253方波實驗；

（21）小直流電機調速實驗；

（22）16*16 LED點陣顯示實驗；

（23）128*64 LCD液晶顯示實驗；

（24）8250可編程異步通訊接口實驗（自發自收）；

（25）8251可編程通訊接口實驗（與PC機）；

（26）單片機RS232/485串行發送實驗（雙機通訊）；

（27）單片機RS232/485串行接收實驗（雙機通訊）；

（28）溫度壓力實驗；

*（29）CAN總線通訊接口實驗；

*（30）以太網TCP/IP協議接口實驗；

*（31）USB2.0通訊接口實驗。

（32）DS18B20單總線溫度測量實驗

（33）紅外線遙控收發實驗

（34）TLC549串行A/D轉換實驗

（35）TLC5615 10位D/A串行轉換實驗

（36）PCF8563 I²C日歷時鐘實驗

（37）MAX813看門狗實驗

（39）V/F轉換電路

（40）93C46串行EEPROM讀寫實驗

（41）AT24C02讀寫實驗

（42）PWM轉換實驗

（43）串并轉換實驗（74LS164）

（44）并串轉換實驗（74LS165）

（45）電子音樂實驗

88實驗部份

軟件實驗：

（1）二進制多位加法實驗

（2）二進制轉換為BCD碼實驗

（3）BCD碼轉換為二進制碼

(4）十進制數的BCD碼相減運算

（5）內存清零實驗

（6）數碼顯示實驗

（7）求*大數和*小數

（8）數據塊傳送實驗

（9）分支程序設計。

硬件實驗：

（1）A/D轉換實驗

（2）D/A轉換實驗（一）

（3）D/A轉換實驗（二）

（4）8255A并行口實驗（一）

（5）8255A并行口實驗（二）

（6）定時器/計數器實驗

（7）8259單級中斷控制器實驗

（8）串行口發送實驗（雙機通訊）

（9）串行口接收實驗（雙機通訊）

（10）小直流電機調速實驗；

（11）步進電機控制

（12）繼電器控制

（13）存貯器讀寫實驗

（14）電子琴實驗

（15）簡單I/O口擴展實驗

（16）8251可編程通訊接口和PC機通訊

（17）16*16 LED點陣顯示實驗

（18）128*64 LCD液晶顯示實驗

（19）8237 DMA傳送實驗

（20）8250可編程異步通訊接口實驗

（21）8279 鍵盤顯示實驗

（22）溫度控制實驗

（23）壓力測量實驗

*96部分實驗（CPU：80C196KB）

軟件實驗

(1)清零程序

(2)拆字程序

(3)拼字程序

(4)數字區傳送子程序

(5)數據排序?qū)嶒?/div>

(6)查找相同個數

(7)無符號雙字節快速乘法子程序

(8)多分支程序

硬件實驗

(1) P1口亮燈實驗

(2) P1口轉彎燈實驗

(3) P2.6口輸入，P1口輸出

(4) 工業順序控制

(5) 8255 A、B、C口輸出方波

(6) 8255 PA口控制PB口

(7) 8255控制交通燈

(8) 簡單I/O擴展

(9) A/D轉換實驗

(10)D/A轉換實驗

(11)8279鍵盤顯示實驗

(12)通用打印機

(13)繼電器控制

(14)8253方波

(15)步進電機控制

*(三)數控式實驗演示模擬裝置可完成的控制類項目：（*產品，USB接口）

閉環控制:

（1）機器人掃地雷、

（2）刀庫捷徑選擇、

（3）四層電梯、

（4）四級傳送帶、

（5）郵件分揀、

（6）水塔水位控制、

（7）交流電機Y/△起動

開環控制:

（8）交通信號燈、

（9）步進電機、

（10）舞臺燈

（11） LED顯示、

（12）液體混合裝置、

（13）八通道邏輯分析、

（14）溫度壓力、

（15）連線自檢。

注：實驗項目前打*星號為選配擴展卡實驗。

配置清單：

標配：

598K主機1臺
3000型仿真器1臺

51卡1抉

IC卡1塊

實驗連線30支

電源線1支

紅外遙控器 1個

指導手冊3本

說明書1套

系統調試軟件及實驗程序全套

保修卡合格證全套

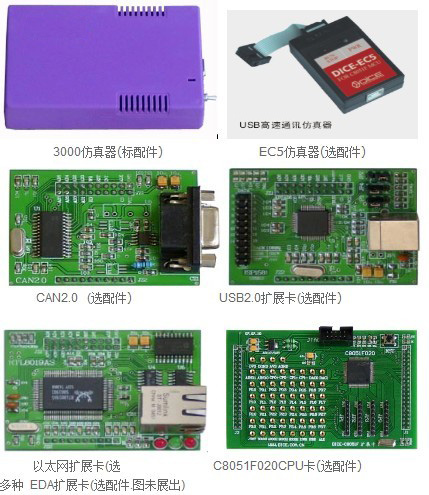

選配件:

*96CPU卡

*C8051擴展卡和EC5仿真器

*CAN2.0卡

*USB2.0卡

*10M以太網卡

*EDA擴展卡

*RAM擴展卡

注:帶"*"號屬選配件

上一篇：LG-SXB01型單片機實訓控制對象系統
下一篇： LG-5208K型新型單片機綜合實驗箱
