LGARM-A89型 物聯網創意實訓套件
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統簡介
LGARM-A89型 物聯網創意實訓套件是按照物聯網傳感層、接入層、網絡層、應用層的體系結構，采用模塊化思想設計的一套滿足物聯網教學實訓、創新設計、課程設計、項目開發的系統。系統包含豐富的嵌入式主板、擴展模塊、傳感器模塊、ZigBee 通信模塊、多頻段 RFID 模塊、焊接面包板、以及各種配件，具有軟硬件資源開放、自由組合、擴展性強、啟發創新的特點。用戶可隨意選擇傳感器、網絡節點、嵌入式網關以及操作系統，形成具有獨立特色的物聯網應用系統。
二、平臺特點
1、豐富的網關資源：包含五種 ARM 架構的核心板，分別是 Cortex-A8 架構的S5PV210 核心板、Cortex-A9 架構的 S5P4418 核心板、Cortex-M0 架構的 LPC1114FBD48 主板、Cortex-M3 架構的 LPC1857 核心板以及 Cortex-M4 架構的 LPC4357 核心板。
2、種類多樣的擴展接口與模塊，涵蓋電壓、電流、脈沖、無線電磁波等，支持用戶定制：
●擴展功能模塊：基礎功能板、7*8 矩陣鍵盤、直流電機、ZigBee協調器等；
●輸入輸出類：4*4 矩陣鍵盤、雙數碼管、點陣 LCD12232、光電隔離輸入/繼電器輸出模塊、直流電機橋、蜂鳴器/LED、模擬視頻等模塊；
●通訊技術類：RS485 總線擴展模塊、CAN 總線擴展模塊、無線/紅外兼容接收器、無線 /紅外兼容遙控器、紅外通信模塊、315M/433M 通信模塊、RFID 低頻模塊、WiFi/藍牙、主機協調器、 4G 模塊、GPS 模塊、3G 模塊、USB 轉串口模塊、USB-HUB 模塊、 USB 攝像頭等；
3、靈活多樣的傳感器與執行器，涵蓋聲、光、電、力、熱、磁等，支持用戶定制：溫濕度、數字氣壓、振動、光照強度、可燃氣體、遙控按鍵、RFID（低頻/高頻/超高頻）、光敏、三軸加速度、顏色、火焰、結露/雨滴、壓力、超聲波、粉塵、磁場強度、紫外線、單軸傾角、干簧門磁/霍爾開關、儀表放大器、熱電偶、電流檢測、紅外反射、紅外對射、接近式開關、紅外遙控、紅外測距、電量檢測、熱釋電紅外、繼電器、電磁閥、LED 蜂鳴器、串口通信、指紋識別、可控硅、交流接觸器等。
4、支持多種短距離通信技術：含 315M、433M、紅外、ZigBee、BT/WiFi。
5、支持多種長距離通信技術：含以太網、3G/4G、GPS 定位等。
6、自由組合，靈活配置：可以自由選擇傳感器、執行器、結合短距離和長距離無線通信模塊，實現傳感器信息采集、無線傳輸以及互聯網接入。
7、豐富的應用實訓案例：家居溫度智能控制、溫室大棚環境監控、家庭安防門禁監控、智能 RFID 圖書管理系統等。用戶可以在完成基礎實驗后，可以再開發不用應用場景的系統。
三、硬件資源
套件采用加厚的實驗箱，內部由三層分別放置獨立模塊的海綿板組成。第一層主要放置兩種高性能網關、一種 M0 嵌入式控制板和三頻段的 RFID 模塊，分別是以 Cortex-A8 和 Cortex-A9 為核心的智能網關。第二層主要放置六種 ZigBee通信節點，以及多達 30 種傳感器模塊。傳感器模塊可隨時替換 ZigBee 通信節點的傳感器部分。第三層主要放置 M3、M4 架構的嵌入式主板、高性能網關的四種擴展模塊、以及其他所需的傳感器和配線附件。

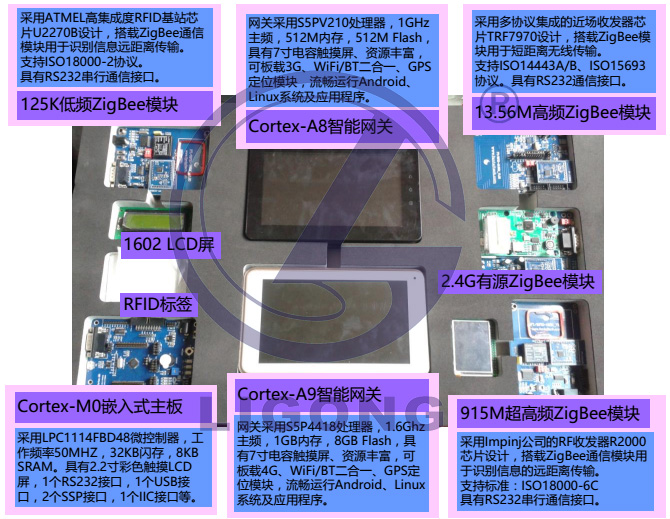

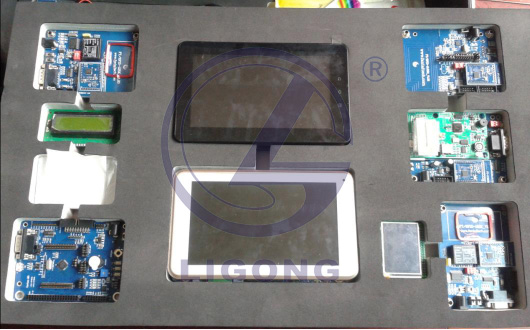

1、第一層硬件結構：

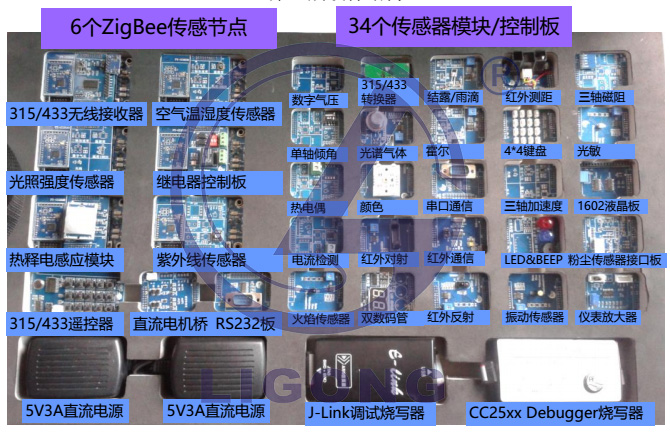

2、第二層硬件結構：

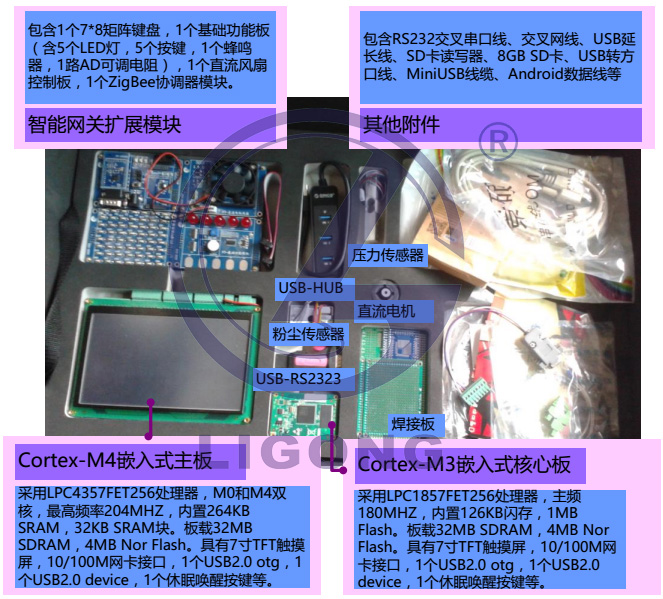

3、第三層硬件結構：
四、軟件資源
1、ZigBee 無線傳感器網絡透明傳輸軟件：34 種傳感器/控制器均可通過雙排針與 ZigBee 通信模塊形成傳感節點。使用 ZigBee 無線通信技術，將系統的各種 ZigBee 傳感節點、四個頻段的 RFID 設備組成一個無線傳感器網絡，實現采樣信息的無線傳輸與設備的遠程控制。傳輸協議采用 ZigBee2007 規范；兼容 ZigBee2006 規范；支持星型網、樹狀網、Mesh 網；支持多任務處理；支持 Z-TOOL 軟件、Packet Sniffer 邏輯分析儀；基于 IAR 51 集成開發環境的工程仿真調試環境；支持 TinyOS 操作系統；支持 Contiki OS 系統基于 IPv6 協議棧組網。
2、Cortex-A8/A9 智能網關應用管理軟件：Cortex-A8/A9 智能網關，可流暢運行 Android 操作系統或 Linux 操作系統。操作系統版本各不相同。在智能網關操作系統環境下，開發基于串口、網絡通信的應用程序，管理 ZigBee 無線傳感器網絡的節點，實現傳感層信息的互聯網接入。Android 網關應用程序是采用 Eclipse 或 Android Studio 結合 JAVA 語言開發的圖形化應用程序界面。Linux 網關應用程序采用 Qt 庫結合 QT C++語言開發的圖形化應用程序界面。
3、Cortex 系 列 （ M0/M3/M4 ） 嵌 入 式 硬件 接 口 驅動 軟 件 ：對于Cortex-M0/M3/M4 嵌入式主板，采用 IAR 集成開發環境或者 Keil Uvison 開發環境，開發各自處理器具有的硬件接口驅動程序，大致如 GPIO 輸出控制、串口通信、 ADC 模數轉換、定時器、按鍵中斷、I2C 通信、SSP 通信、RTC 時鐘、LCD 顯示、LCD 觸摸控制、EMAC 網頁等測試程序。
五、典型實驗
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機
LGARM-A89型 物聯網創意實訓套件是按照物聯網傳感層、接入層、網絡層、應用層的體系結構，采用模塊化思想設計的一套滿足物聯網教學實訓、創新設計、課程設計、項目開發的系統。系統包含豐富的嵌入式主板、擴展模塊、傳感器模塊、ZigBee 通信模塊、多頻段 RFID 模塊、焊接面包板、以及各種配件，具有軟硬件資源開放、自由組合、擴展性強、啟發創新的特點。用戶可隨意選擇傳感器、網絡節點、嵌入式網關以及操作系統，形成具有獨立特色的物聯網應用系統。
1、豐富的網關資源：包含五種 ARM 架構的核心板，分別是 Cortex-A8 架構的S5PV210 核心板、Cortex-A9 架構的 S5P4418 核心板、Cortex-M0 架構的 LPC1114FBD48 主板、Cortex-M3 架構的 LPC1857 核心板以及 Cortex-M4 架構的 LPC4357 核心板。
2、種類多樣的擴展接口與模塊，涵蓋電壓、電流、脈沖、無線電磁波等，支持用戶定制：
●擴展功能模塊：基礎功能板、7*8 矩陣鍵盤、直流電機、ZigBee協調器等；
●輸入輸出類：4*4 矩陣鍵盤、雙數碼管、點陣 LCD12232、光電隔離輸入/繼電器輸出模塊、直流電機橋、蜂鳴器/LED、模擬視頻等模塊；
●通訊技術類：RS485 總線擴展模塊、CAN 總線擴展模塊、無線/紅外兼容接收器、無線 /紅外兼容遙控器、紅外通信模塊、315M/433M 通信模塊、RFID 低頻模塊、WiFi/藍牙、主機協調器、 4G 模塊、GPS 模塊、3G 模塊、USB 轉串口模塊、USB-HUB 模塊、 USB 攝像頭等；
3、靈活多樣的傳感器與執行器，涵蓋聲、光、電、力、熱、磁等，支持用戶定制：溫濕度、數字氣壓、振動、光照強度、可燃氣體、遙控按鍵、RFID（低頻/高頻/超高頻）、光敏、三軸加速度、顏色、火焰、結露/雨滴、壓力、超聲波、粉塵、磁場強度、紫外線、單軸傾角、干簧門磁/霍爾開關、儀表放大器、熱電偶、電流檢測、紅外反射、紅外對射、接近式開關、紅外遙控、紅外測距、電量檢測、熱釋電紅外、繼電器、電磁閥、LED 蜂鳴器、串口通信、指紋識別、可控硅、交流接觸器等。
4、支持多種短距離通信技術：含 315M、433M、紅外、ZigBee、BT/WiFi。
5、支持多種長距離通信技術：含以太網、3G/4G、GPS 定位等。
6、自由組合，靈活配置：可以自由選擇傳感器、執行器、結合短距離和長距離無線通信模塊，實現傳感器信息采集、無線傳輸以及互聯網接入。
7、豐富的應用實訓案例：家居溫度智能控制、溫室大棚環境監控、家庭安防門禁監控、智能 RFID 圖書管理系統等。用戶可以在完成基礎實驗后，可以再開發不用應用場景的系統。
三、硬件資源
套件采用加厚的實驗箱，內部由三層分別放置獨立模塊的海綿板組成。第一層主要放置兩種高性能網關、一種 M0 嵌入式控制板和三頻段的 RFID 模塊，分別是以 Cortex-A8 和 Cortex-A9 為核心的智能網關。第二層主要放置六種 ZigBee通信節點，以及多達 30 種傳感器模塊。傳感器模塊可隨時替換 ZigBee 通信節點的傳感器部分。第三層主要放置 M3、M4 架構的嵌入式主板、高性能網關的四種擴展模塊、以及其他所需的傳感器和配線附件。
1、第一層硬件結構：
1、ZigBee 無線傳感器網絡透明傳輸軟件：34 種傳感器/控制器均可通過雙排針與 ZigBee 通信模塊形成傳感節點。使用 ZigBee 無線通信技術，將系統的各種 ZigBee 傳感節點、四個頻段的 RFID 設備組成一個無線傳感器網絡，實現采樣信息的無線傳輸與設備的遠程控制。傳輸協議采用 ZigBee2007 規范；兼容 ZigBee2006 規范；支持星型網、樹狀網、Mesh 網；支持多任務處理；支持 Z-TOOL 軟件、Packet Sniffer 邏輯分析儀；基于 IAR 51 集成開發環境的工程仿真調試環境；支持 TinyOS 操作系統；支持 Contiki OS 系統基于 IPv6 協議棧組網。
2、Cortex-A8/A9 智能網關應用管理軟件：Cortex-A8/A9 智能網關，可流暢運行 Android 操作系統或 Linux 操作系統。操作系統版本各不相同。在智能網關操作系統環境下，開發基于串口、網絡通信的應用程序，管理 ZigBee 無線傳感器網絡的節點，實現傳感層信息的互聯網接入。Android 網關應用程序是采用 Eclipse 或 Android Studio 結合 JAVA 語言開發的圖形化應用程序界面。Linux 網關應用程序采用 Qt 庫結合 QT C++語言開發的圖形化應用程序界面。
3、Cortex 系 列 （ M0/M3/M4 ） 嵌 入 式 硬件 接 口 驅動 軟 件 ：對于Cortex-M0/M3/M4 嵌入式主板，采用 IAR 集成開發環境或者 Keil Uvison 開發環境，開發各自處理器具有的硬件接口驅動程序，大致如 GPIO 輸出控制、串口通信、 ADC 模數轉換、定時器、按鍵中斷、I2C 通信、SSP 通信、RTC 時鐘、LCD 顯示、LCD 觸摸控制、EMAC 網頁等測試程序。

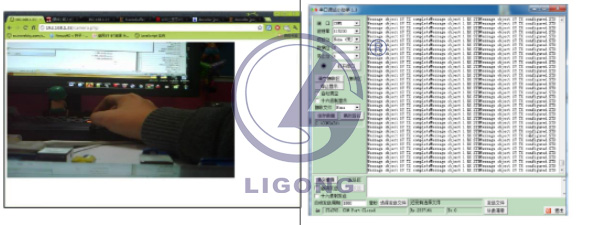

A8/A9 智能網關 Web 訪問 Camera 界面 M3 嵌入式主板 CAN 總線通信
