電力系統監控實驗平臺

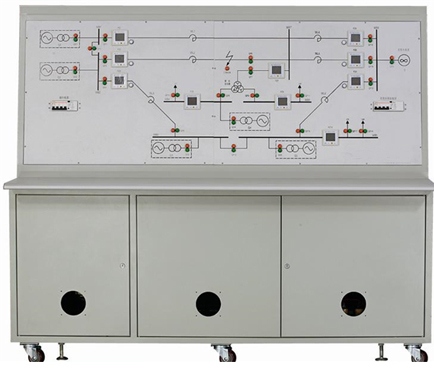

LIGO-EPS1 電力系統監控實驗平臺
一、技術性能：
1.1監控系統構成：各發電廠、母線及線路電量由各發電廠控制器及三相電量智能監測儀采集并傳送至管理服務器（或稱主站），實現遙測功能；各開關和斷路器狀態通過PLC采集后，傳送至管理服務器（或稱主站），實現遙信功能；PLC接受并執行管理服務器（或稱主站）發送的命令，完成對斷路器的分合閘操作，實現遙控功能；各發電機廠控制器（微機調速器和微機勵磁器）接受并執行管理服務器（或稱主站）發送的調度命令，調節發電機的有功和無功，實現遙調功能。
1.2系統提供的監控軟件以力控網絡版組態軟件為開發平臺，用戶可進行二次開發。
1.3學生可共享監控權，客戶機20臺（學校另配），具體要求如下：
1.3.1同步顯示各發電廠的運行狀態
1.3.2同步顯示各開關站的電量參數
1.3.3多機監視各斷路器的位置，保護動作出口狀態
1.3.4存儲和打印電力網絡的電量參數
1.3.5同步監視電力網絡的潮流分布
1.3.6進行復雜電力系統的潮流計算
1.3.7保存歷史數據，繪制歷史曲線
1.3.8具有“四遙”功能。
二、系統組成：
2.1電力系統監控實驗平臺包括：電力網絡單元、PLC控制器、電量監測儀、分合閘開關、工控機。監控實驗平臺能與電力系統綜合自動化實驗平臺組成“2+1”網絡系統。
2.1.1電力網絡單元:采用8段母線，兩個電壓等級。
2.1.2 PLC控制器:采用S7-200，采集各斷路器，開關站的狀態。
2.1.3電量監測儀:采集各路母線上的電壓，電流，有功功率和無功功率，電壓，電流測量精度為0.2級，有功和無功為0.5級。
2.1.4工控機:采用研祥的工控機控制。具體如下：
2.1.4.1機箱: IPC-810B/7270/6113LP4
2.1.4.2主板: FSC-1814V2NA
2.1.4.3 CPU: E5200/2.5G/800M/2M/LGA775/SLB9T
2.1.4.4 DDR3內存: 2G
2.1.4.5 SATA硬盤: 500G
2.1.4.6 光驅: 18X DVO-ROM
2.1.4.7 網卡: D_LINK 8139
2.1.4.8 鼠標, 鍵盤
2.1.5控制器需采用液晶中文菜單顯示，操作方便。
2.1.6人性化界面：待整定參數的范圍在界面內都有標注，方便用戶設置。
2.1.7糾錯保護功能：用戶誤操作時，裝置會啟動相應的保護功能，同時以中文字幕形式提醒用戶。
三、實驗項目：
1.調閱各發電廠的運行狀態
2.查看各開關站的電量參數
3.監視各斷路器的位置，保護動作出口狀態
4.存儲和打印電力網絡的電量參數
5.監視電力網絡的潮流分布
6.進行復雜電力系統的潮流計算
7.保存歷史數據，繪制歷史曲線
8.實現遙控、遙測、遙信、遙調等功能。
◆相關實驗實訓裝置
