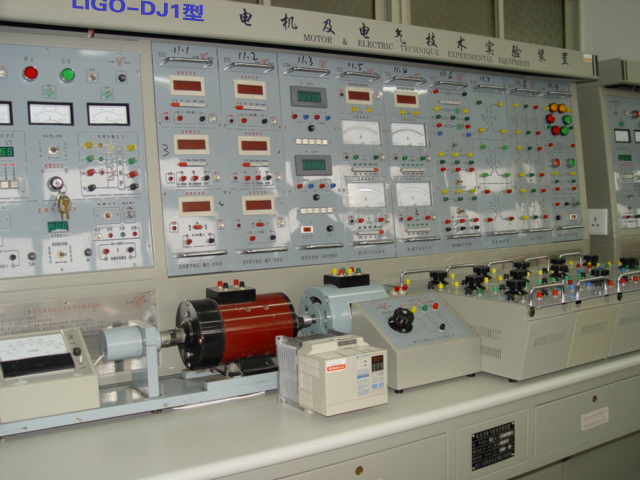

LIGO-DJ2型 控制電機綜合實驗裝置
一、概 述
為滿足實驗教學進一步的需求，我公司在“LIGO-DJ1型控制電機綜合實驗裝置”的基礎上，開發了“LIGO-DJ2型控制電機綜合實驗裝置”，該裝置增加了近年來興起的幾種特種電機的實驗。
二、技術性能
1、輸入電源：三相四線(380V±10% 50Hz)
2、工作環境：溫度–10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.0kVA
4、外形尺寸：155cm×79.5cm×147cm
三、裝置的基本裝備
（一）01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
交流電源（帶有過流保護措施）
提供三相0～450V可調交流電源，同時可得到單相0～250V可調交流電源(配有一臺三相同軸聯動自耦調壓器（規格1.5kVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了更換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
高壓直流電源
直流勵磁電源：輸出220V/0.5A，具有輸出短路保護；
直流電樞電源：0～220V/2A連續可調，具有輸出短路保護；
設有直流數顯電壓表及切換開關，可指示直流勵磁電壓和直流電樞電壓。
數字式儀表
真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
真有效值交流數字電流表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能。
智能單相功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用的DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
直流數字電壓表一只：測量范圍0～1000V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
直流數字電流表一只：測量范圍0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
三相可調電阻（90Ω×2/1.3A一個、900Ω×2/0.41A一個）及10kΩ/2W固定電阻一個。
開關及器件板：提供三刀雙擲轉換開關兩只、5Ω/8W、1.2kΩ/8W、20kΩ/2W功率電阻各兩只。
人身安全保護體系
電壓型漏電保護器：當線路出現漏電現象時，控制屏內的接觸器便跳閘，切斷電源。
電流型漏電保護裝置：控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。
實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
定時器兼報警記錄儀
平時作為時鐘使用，具有設定實驗時間、定時報警、提前提醒后切斷電源等功能，還可以自動記錄由于接線或操作錯誤所造成的告警次數。
控制屏其它設施
控制屏正面大凹槽內，設有兩根方型不銹鋼管，可掛置實驗部件，凹槽底部設有3芯插座，掛件的供電由這些插座提供。控制屏兩側設有單相三極220V電源插座及三相四極380V電源插座。
（二）WY02實驗桌 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
（三）裝置掛箱及其相關部件與“LIGO-DJ1型控制電機綜合實驗裝置”基本相同，以下部分已將配置列出，詳細內容請參見“LIGO-DJ1型”上的說明。
DD03-4渦流測功機、旋轉偏碼器及不銹鋼導軌：光碼盤測速系統（日本歐姆龍1024光電編碼器），不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
ZSZ-1自整角機
WY10永磁式直流測速發電機
WY27交流測速發電機
WY47旋轉編碼器實驗
WY54步進電機控制掛箱及步進電機
WY55-4渦流測功機控制系統(包括旋轉編碼器測試孔，與“DD03-4”配套)
WY56旋轉變壓器、中頻電源：提供400Hz，0～70V中頻電源一組及旋轉變壓器一只。
WY57交流伺服電機實驗掛箱及交流伺服電機
WY91三相永磁同步電機及控制系統
提供供三菱FR-D740-0.75k-CHR變頻器一只，Y 接法380V、180W、1500r/min三相永磁同步電機一只。
WY92直線電機運行控制及實驗部件
提供電壓為Y 接法380V，推力F＝8N直線電機及電機次級、電機導軌、測力傳感器、數字顯示系統等實驗部件及運行控制實驗箱。
WY93高壓直流無刷電機及實驗部件
高壓直流無刷電機控制器采用DSP控制技術，能夠?qū)崿F(xiàn)電機正、反轉控制及調速等功能。提供220V、100W、1500r/min高壓直流無刷電機一臺。
WY94開關磁阻電機及控制系統
控制器采用TI公司生產的TMS320LF2407型DSP芯片，針對四相8/6極結構開關磁阻電機而設計開發的控制系統。它 采用先進的DSP技術控制單元、功率驅動單元、電壓、電流及轉速顯示單元、鍵盤單元、系統過壓、過流、欠壓保護單元等組成，提供AC220V、100W，1500r/min四相8/6極結構開關磁阻電機一只。
DJ25直流伺服電機
WY05實驗連接線及配件
根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
四、完成的實驗項目
1、永磁直流測速發電機實驗
2、交流測速發電機
3、旋轉編碼器實驗
4、力矩式自整角機實驗
5、控制式自整角機實驗
6、正、余弦旋轉變壓器實驗
7、步進電動機實驗
8、交流伺服電機實驗
9、直流伺服電機實驗
10、三相永磁同步電機實驗
11、測量定子繞組的冷態電阻
12、速度－頻率n=f（f）測試
13、壓頻－轉矩特性的測定
14、測取三相永磁同步電機在工頻下的工作特性
15、直線電機實驗
16、直線電機的運行觀察
17、推力的測定
18、起動電壓特性的測定F=f(U)、I1=f(U)、P=f(U)、cosф=f(U)
19、氣隙特性測定F=f(δ)、I1=f(δ)、P=f(δ)、cosф=f(δ)
20、高壓直流無刷電機實驗
21、測量定子繞組的冷態直流電阻
22、位置傳感器的輸出觀測
23、空載損耗的測定
24、工作特性的測定
25、測取直流無刷電機的轉矩特性
26、開關磁阻電機實驗
27、測量定子繞組的冷態直流電阻
28、位置傳感器的輸出觀測
29、靜態轉矩特性測定
30、磁鏈特性測定
31、工作特性的測定
32、測取開關磁阻電機的轉矩特性
