地鐵車站供電系統實訓基地建設方案
一、概述

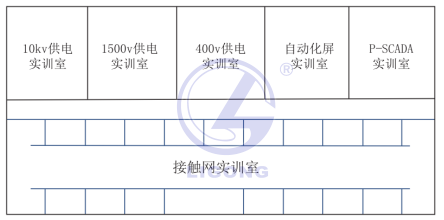

地鐵供電實訓基地按照地鐵車站供電系統標準及通用形式進行設計，由10KV實訓設備、1500V實訓設備、400V實訓設備、供電電 源屏實訓設備、繼電保護實訓設備、P-SCADA實訓設備組成，所有系統設備釆用地鐵原廠真實設備，并由資深地鐵培訓專家結合 地鐵供電崗位的需求對產品加以設計改造，配以我司研發的崗位技能培訓手冊，可指導師生高效的使用實訓設備進行崗位技能知識的培訓，培養出高技能的實用型人才，同時能滿足相關技術競賽、職業技能鑒定的要求。
二、LGXD-GD10型 10KV實訓室設備
（一）產品特點
LGXD-GD10型10KV實訓設備室基于地鐵真實的設備加以教學改造，可實現供電崗位人員10KV設備所有科目的學習和實操。
（二）模塊組成
LGXD-GD10型10KV實訓設備室由變壓器柜、母聯柜、PT柜、饋線柜組成。
（三）功能
1、高壓供電系統認知
2、高壓供電設備操作經
3、設備故障排査處理
三、LGXD-GD15型 1500V實訓室設備
（一）產品特點
LGXD-GD15型 1500V實訓室設備基于地鐵真實的設備加以教學改造，可實現供電崗位人員1500V設備所有科目的學習和實操。
（二）模塊組成
LGXD-GD15型 1500V實訓室設備由進線柜、負極柜、饋線開關柜、饋線小車、鋼軌電位限制裝置組成。
（三）功能
1、牽引供電系統認知
2、供電設備操作維護
3、設備故障排查處理
四、LGXD-GD40型 400V實訓室設備
（一）產品特點
LGXD-GD40型 400V實訓室設備基于地鐵真實的設備加以教學改造，可實現供電崗位人員400V設備所有科目的學習和實操。
（二）模塊組成
LGXD-GD40型 400V實訓室設備由配電變壓器、電容柜、各負載開關、進線柜、母聯柜組成。
（三）功能
1、低壓配電系統認知
2、設備操作維護
3、設備故障處理
五、LGXD-GD01型 供電電源屏實訓室設備
（一）產品特點
LGXD-GD01型 供電電源屏實訓室設備基于地鐵真實的設備加以教學改造，可實現供電崗位人員供電電源屏設備所有科目的學習和實操。
（二）模塊組成
LGXD-GD01型 供電電源屏實訓室設備由配電模塊、防雷系統、監控系統組成。
（三）功能
設備的認知、設備操作維護、設備故障處理。
六、LGXD-GD02型 地鐵繼電保護實訓設備
（一）產品特點
LGXD-GD02型 地鐵繼電保護實訓設備基于地鐵真實的設備加以教學改造，以滿足供電崗位人員對電力系統微機保護基本功能的學習和實驗。還能滿足培養學員進行保護常用繼電器（重合閘繼電器、差動繼電器、功率方向繼電器、同步檢查繼電器、感應型反時過流繼電器、整流型方向阻抗繼電器、相位表及開關組件等）的工作原理、內部結構、基本特性和整定調試與校驗的專業技能。同時，能滿足相關技術競賽、職業技能鑒定的要求。
1、LGXD-GD02型 地鐵繼電保護實訓設備采用掛箱結構，可以根據實驗實訓內容需要進行組合。實驗臺能夠滿足實驗實訓指導書中全部實驗實訓內容，實驗儀表精度高。實訓臺實驗所需要的部件和專用連接導線，所提供部件的性能、規格等均能滿足實驗的需要。控制屏供電隔離，并設有內、外電壓、電流型漏電保護裝置。
2、為進行繼電保護實驗實訓，實驗臺配備三相交流電源，可調交流電壓源、電流源、直流電源、可調電阻、固定電阻等電源和可調負載。
3、設備具有完備的安全保護措施，以保證設備和人身的安全。
4、實驗實訓臺的左側是電源控制屏，中間和右側是掛箱懸掛區，在掛箱區的下邊是電源及調壓器、電阻器等實驗用部件，可以根據不同的實驗項目選擇不同的掛箱，實驗臺中部設有兩個抽屜，下部是儲藏室。實驗臺兩邊設有兩個單相三線220V電源插座和一個三相四線380V電源插座。
（二）安全保護
保證進行實驗師生的人身安全，杜絕觸電事故對師生的傷害，這是本實驗實訓臺*重要的安全性指標，滿足開放型教學的要求，實驗實訓臺設有完善的人身安全防護措施：
1、進線總開關為電流型漏電保護小型斷路器。
2、實驗臺內部安裝有電網電源隔離變壓器，將實驗用電與電網隔離，所有的外引實驗電源均從隔離變壓器后面引出（即浮地設計）。
3、在隔離變壓器前、后均裝有電壓型漏電保護器，用于檢測實驗實訓臺殼體電壓。
4、實驗實訓臺所用實驗導線均為安全型無法觸及插接線。
5、各種實驗電源均裝有過載跳閘保護。
6、電壓表電流表等均設有過載保護回路。
7、實驗實訓臺殼體接地，實驗實訓臺后面設有接地端子。
8、電網電源以及實驗電源如發生情況，電流漏電保護和電壓漏電保護同時檢測工作，其中電網漏電保護器或?qū)嶒炿娫绰╇姳Ｗo(hù)器跳閘，隔離變壓器前、后電壓漏電保護作用于切斷實驗臺控制交流接觸器；實驗電源漏電保護，以及隔離變壓器前、后電壓漏電保護還有動作報警功能，動作后須手動復位。動作指標；電流：30mA； 電壓：不大于36V。
（三）技術條件
1、輸入電源：三相四線(或三相五線)，380V±5% 50Hz
2、工作環境：溫度-10～+40º，相對濕度<85%(25℃) 海拔<4000m；使用于無腐蝕性氣體、無明顯塵埃的場合。
3、漏電保護指標： 電流：30mA； 電壓：不大于36V。
4、整機容量：<1.5KVA
5、重 量：<180公斤
6、外型尺寸：1786×720×1600mm
（四）配置清單
（四）功能
A、繼電器特性實驗實訓：
1．電磁型電壓繼電器實驗實訓
2．電磁型電流繼電器實驗實訓
3．電磁型時間繼電器實驗實訓
4．電磁型中間繼電器實驗實訓
5．帶保持線圈的中間繼電器實驗實訓
6．帶延時觸點的中間繼電器實驗實訓
7．信號繼電器實驗實訓
8．負序電壓繼電器實驗實訓
9．沖擊繼電器特性實驗實訓
10．一次重合閘繼電器特性實驗實訓
11．閃光繼電器實驗實訓
B、繼電器保護實驗實訓
1．定時限過電流保護實驗實訓
2．瞬時過電流速斷保護實驗實訓
3．反時限過電流保護實驗實訓
4．6-10KV線路二段式電流保護實驗實訓
5．6-10KV線路三段式電流保護實驗實訓
6．低電壓閉鎖過電流保護實驗實訓
7．低電壓啟動過電流動作實驗實訓
8．復合電壓起動過電流保護實驗實訓
9．單側電源線路三相一次重合閘實驗實訓
10．自動重合閘前加速保護實驗實訓
11．自動重合閘后加速保護實驗實訓
12．發電機過電壓保護實驗實訓
13．明備用二路電源互投電路實驗實訓
14．暗備用母聯斷路器自動投入電路實驗實訓
C、二次控制回路實驗實訓
1．?dāng)嗦菲魇謩臃珠l、合閘實驗實訓
2．閃光繼電器構成的閃光裝置實驗實訓
3．具有燈光監視的斷路器控制實驗實訓
4．具有燈光音響監視的斷路器控制實驗實訓
5．中央復歸 不重復動作事故信號裝置實驗實訓
6．中央復歸 可重復動作事故音響信號裝置
7．裝有防跳閉鎖的斷路器控制回路實驗實訓
8．中央復歸重復動作預告信號裝置實驗實訓
9．6～10KV母線的電壓測量和絕緣監視實驗實訓
D、繼電保護綜合實驗實訓
1．線路二段電流保護與自動重合閘前加速實驗實訓
2．線路二段電流保護與自動重合閘后加速實驗實訓
3．低電壓閉鎖過電流保護與自動重合閘前加速實驗實訓
4．低電壓閉鎖過電流保護與自動重合閘后加速實驗實訓
5．低電壓啟動過電流保護與自動重合閘前加速實驗實訓
6．低電壓啟動過電流保護與自動重合閘后加速實驗實訓
7．復合電壓啟動過電流保護與自動重合閘前加速實驗實訓
8．復合電壓啟動過電流保護與自動重合閘后加速實驗實訓
9．二路電源互投與定時限過電流保護實驗實訓
10．二路電源互投與電流速斷保護實驗實訓
11．母聯斷路器自動投入與定時限過電流保護實驗實訓
12．母聯斷路器自動投入與電流速斷保護實驗實
E、微機保護模擬實驗實訓
1 .電流速斷保護模擬實驗
2．帶方向閉鎖的電流速斷保護模擬實驗
3．低壓閉鎖電流速斷保護模擬實驗
4．帶定值加倍電流速斷保護模擬實驗
5．限時電流速斷保護模擬實驗
6．帶方向閉鎖的限時電流速斷保護模擬實驗
7．低壓閉鎖限時電流速斷保護模擬實驗
8．帶定值加倍限時電流速斷保護模擬實驗
9．定時限過流保護模擬實驗
10．帶方向閉鎖的定時限過流保護模擬實驗
11．低壓閉鎖定時限過流保護模擬實驗
12．帶定值加倍定時限過流保護模擬實驗
13．反時限過流保護模擬實驗
14．負序電流保護模擬實驗
15. 負序電壓保護模擬實驗
16．過電壓保護模擬實驗
17．低電壓保護模擬實驗
18．失壓保護模擬實驗
19．CT回路斷線告警模擬實驗
20．PT回路斷線告警模擬實驗
21．控制回路電源失電模擬實驗
22．合閘回路斷線告警模擬實驗
23．跳閘回路斷線告警模擬實驗
24.線路自動重合閘模擬模擬實驗
25.后加速保護模擬實驗
26.進線備自投模擬實驗
27.母聯備自投模擬實驗
28.逆功率保護模擬實驗
七、LGXD-PS01型 P-SCADA實訓設備
（一）產品特點
LGXD-PS01型 P-SCADA實訓設備主要面向電力調度員和電力維修人員，該實訓設備中將運行由9座地鐵變電站組成的供電系統，通過實訓系 統能夠?qū)W(xué)員進行P-SCADA所有科目的學習和實操，并提供針對性的考試。
（二）功能
P-SCADA全部操作、電力系統的各類故障演練、電力系統繼電保護動作原理、大面積供電故障。
八、LGXD-GD03型 接觸網實訓基地
（一）產品特點
LGXD-PS01型 P-SCADA實訓設備包括接觸網常見三種形式（柔性、剛性、第三軌）。釆用真實地鐵建設標準建設，不同類型的接觸網線路至 少50M,規模滿足30人班級開展實訓，滿足供電專業學員理論學習與實踐學習的需求，同時應能夠滿足技能鑒定和在崗職工培訓需求。
（二）模塊組成
1、柔性接觸網區段設備
2、剛性接觸網區段設備
3、第三軌區段設備
4、供電、分段設備
（三）功能
1、接觸網類型、種類及結構的認知
2、接觸網相關組件的更換及安裝
3、接觸網設備設施參數的調整
4、接觸網故障處理及檢修的實訓
九、供電崗位體系微課
我公司開發的城市軌道交通（供電崗位體系）微課資源庫，是一整套的體系化的微課教學資源，是針對城市軌道交通供 電崗位體系各個專業進行行業分析和崗位分析及能力勝任模型設計和研發的體系化的微課，它具有實用性、專業性、易學 性、系統性四大特點，并同時可以配合定制開發的教學管理系統進行使用，有效的幫助教師教學。
1、接觸網
2、供電系統概述
3、城市供電系統組成
十、考試系統（供電崗位）
本公司開發的考試系統（供電崗位）,是基于城市軌道交通行業的供電崗位特點定制開發的，可為各地鐵企業用戶提 供良好的網絡考試解決方案，可實現崗前測試、專項測試、季度年度測試等。該考試系統可方便的創建題庫，發布試卷， 組織考試，并由系統自動批改，支持各種常見題型，將考試簡單化，減輕工作量，提高效率。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 自控實訓 數控軟件 實驗系統 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速
地鐵供電實訓基地按照地鐵車站供電系統標準及通用形式進行設計，由10KV實訓設備、1500V實訓設備、400V實訓設備、供電電 源屏實訓設備、繼電保護實訓設備、P-SCADA實訓設備組成，所有系統設備釆用地鐵原廠真實設備，并由資深地鐵培訓專家結合 地鐵供電崗位的需求對產品加以設計改造，配以我司研發的崗位技能培訓手冊，可指導師生高效的使用實訓設備進行崗位技能知識的培訓，培養出高技能的實用型人才，同時能滿足相關技術競賽、職業技能鑒定的要求。
（一）產品特點
LGXD-GD10型10KV實訓設備室基于地鐵真實的設備加以教學改造，可實現供電崗位人員10KV設備所有科目的學習和實操。
（二）模塊組成
LGXD-GD10型10KV實訓設備室由變壓器柜、母聯柜、PT柜、饋線柜組成。
（三）功能
1、高壓供電系統認知
2、高壓供電設備操作經
3、設備故障排査處理
三、LGXD-GD15型 1500V實訓室設備
（一）產品特點
LGXD-GD15型 1500V實訓室設備基于地鐵真實的設備加以教學改造，可實現供電崗位人員1500V設備所有科目的學習和實操。
（二）模塊組成
LGXD-GD15型 1500V實訓室設備由進線柜、負極柜、饋線開關柜、饋線小車、鋼軌電位限制裝置組成。
（三）功能
1、牽引供電系統認知
2、供電設備操作維護
3、設備故障排查處理
四、LGXD-GD40型 400V實訓室設備
（一）產品特點
LGXD-GD40型 400V實訓室設備基于地鐵真實的設備加以教學改造，可實現供電崗位人員400V設備所有科目的學習和實操。
（二）模塊組成
LGXD-GD40型 400V實訓室設備由配電變壓器、電容柜、各負載開關、進線柜、母聯柜組成。
（三）功能
1、低壓配電系統認知
2、設備操作維護
3、設備故障處理
五、LGXD-GD01型 供電電源屏實訓室設備
（一）產品特點
LGXD-GD01型 供電電源屏實訓室設備基于地鐵真實的設備加以教學改造，可實現供電崗位人員供電電源屏設備所有科目的學習和實操。
（二）模塊組成
LGXD-GD01型 供電電源屏實訓室設備由配電模塊、防雷系統、監控系統組成。
（三）功能
設備的認知、設備操作維護、設備故障處理。
六、LGXD-GD02型 地鐵繼電保護實訓設備
（一）產品特點
LGXD-GD02型 地鐵繼電保護實訓設備基于地鐵真實的設備加以教學改造，以滿足供電崗位人員對電力系統微機保護基本功能的學習和實驗。還能滿足培養學員進行保護常用繼電器（重合閘繼電器、差動繼電器、功率方向繼電器、同步檢查繼電器、感應型反時過流繼電器、整流型方向阻抗繼電器、相位表及開關組件等）的工作原理、內部結構、基本特性和整定調試與校驗的專業技能。同時，能滿足相關技術競賽、職業技能鑒定的要求。
1、LGXD-GD02型 地鐵繼電保護實訓設備采用掛箱結構，可以根據實驗實訓內容需要進行組合。實驗臺能夠滿足實驗實訓指導書中全部實驗實訓內容，實驗儀表精度高。實訓臺實驗所需要的部件和專用連接導線，所提供部件的性能、規格等均能滿足實驗的需要。控制屏供電隔離，并設有內、外電壓、電流型漏電保護裝置。
2、為進行繼電保護實驗實訓，實驗臺配備三相交流電源，可調交流電壓源、電流源、直流電源、可調電阻、固定電阻等電源和可調負載。
3、設備具有完備的安全保護措施，以保證設備和人身的安全。
4、實驗實訓臺的左側是電源控制屏，中間和右側是掛箱懸掛區，在掛箱區的下邊是電源及調壓器、電阻器等實驗用部件，可以根據不同的實驗項目選擇不同的掛箱，實驗臺中部設有兩個抽屜，下部是儲藏室。實驗臺兩邊設有兩個單相三線220V電源插座和一個三相四線380V電源插座。
（二）安全保護
保證進行實驗師生的人身安全，杜絕觸電事故對師生的傷害，這是本實驗實訓臺*重要的安全性指標，滿足開放型教學的要求，實驗實訓臺設有完善的人身安全防護措施：
1、進線總開關為電流型漏電保護小型斷路器。
2、實驗臺內部安裝有電網電源隔離變壓器，將實驗用電與電網隔離，所有的外引實驗電源均從隔離變壓器后面引出（即浮地設計）。
3、在隔離變壓器前、后均裝有電壓型漏電保護器，用于檢測實驗實訓臺殼體電壓。
4、實驗實訓臺所用實驗導線均為安全型無法觸及插接線。
5、各種實驗電源均裝有過載跳閘保護。
6、電壓表電流表等均設有過載保護回路。
7、實驗實訓臺殼體接地，實驗實訓臺后面設有接地端子。
8、電網電源以及實驗電源如發生情況，電流漏電保護和電壓漏電保護同時檢測工作，其中電網漏電保護器或?qū)嶒炿娫绰╇姳Ｗo(hù)器跳閘，隔離變壓器前、后電壓漏電保護作用于切斷實驗臺控制交流接觸器；實驗電源漏電保護，以及隔離變壓器前、后電壓漏電保護還有動作報警功能，動作后須手動復位。動作指標；電流：30mA； 電壓：不大于36V。
（三）技術條件
1、輸入電源：三相四線(或三相五線)，380V±5% 50Hz
2、工作環境：溫度-10～+40º，相對濕度<85%(25℃) 海拔<4000m；使用于無腐蝕性氣體、無明顯塵埃的場合。
3、漏電保護指標： 電流：30mA； 電壓：不大于36V。
4、整機容量：<1.5KVA
5、重 量：<180公斤
6、外型尺寸：1786×720×1600mm
（四）配置清單
| 序號 | 編 號 | 名 稱 | 數量（臺/套） |
| 1 | DB1 | 電源儀表控制屏 | 1 |
| 2 | 實驗實訓桌 | 1 | |
| 3 | DB02 | 模擬斷路器組件 | 1 |
| 4 | DB03 | 數字式電秒表 | 1 |
| 5 | DB04 | 光字牌組件 | 1 |
| 6 | DB05 | 電壓繼電器組件（一） | 1 |
| 7 | DB06 | 電流繼電器組件（二） | 1 |
| 8 | DB07 | 中間繼電器組件（三） | 1 |
| 9 | DB08 | 時間繼電器組件（四） | 1 |
| 10 | DB09 | 沖擊繼電器組件（五） | 1 |
| 11 | DB10 | 信號繼電器組件（六） | 1 |
| 12 | DB11 | 重合閘繼電器組件 | 1 |
| 13 | DB12 | 負序電壓繼電器組件 | 1 |
| 14 | DB14 | 閃光繼電器及微安表組件 | 1 |
| 15 | DB15 | 反時限過電流繼電器組件 | 1 |
| 16 | DB16-1 | 可調電阻器組件 | 1 |
| 17 | DB17 | 差動繼電器組件 | 1 |
| 18 | DB21 | 數字式交流電壓表及開關組件 | 1 |
| 19 | DB22 | 數字式交流電流表 | 1 |
| 20 | DB23 | 數字式直流電壓、電流表 | 1 |
| 21 | DB25 | 微機繼電保護組件 | 1 |
| 22 | DB26 | 兩路電源互投模擬盤及母聯繼路器自動投入模擬盤 | 1 |
| 23 | DB27 | 模擬電壓互感器及電壓表 | 1 |
| 24 | 教師臺計算機 | 聯想T4900型微機（E7200cpu/2G內存、250G硬盤/DVD光驅/256M獨立顯卡/17″LCD顯示器） | 1 |
| 25 | 實驗指導書 | 2 | |
| 26 | 實驗連線 | 30 | |
| 28 | 工具 | 萬用表、螺絲刀、尖嘴鉗 | 1 |
| 29 | 課凳 | 2 |
A、繼電器特性實驗實訓：
1．電磁型電壓繼電器實驗實訓
2．電磁型電流繼電器實驗實訓
3．電磁型時間繼電器實驗實訓
4．電磁型中間繼電器實驗實訓
5．帶保持線圈的中間繼電器實驗實訓
6．帶延時觸點的中間繼電器實驗實訓
7．信號繼電器實驗實訓
8．負序電壓繼電器實驗實訓
9．沖擊繼電器特性實驗實訓
10．一次重合閘繼電器特性實驗實訓
11．閃光繼電器實驗實訓
B、繼電器保護實驗實訓
1．定時限過電流保護實驗實訓
2．瞬時過電流速斷保護實驗實訓
3．反時限過電流保護實驗實訓
4．6-10KV線路二段式電流保護實驗實訓
5．6-10KV線路三段式電流保護實驗實訓
6．低電壓閉鎖過電流保護實驗實訓
7．低電壓啟動過電流動作實驗實訓
8．復合電壓起動過電流保護實驗實訓
9．單側電源線路三相一次重合閘實驗實訓
10．自動重合閘前加速保護實驗實訓
11．自動重合閘后加速保護實驗實訓
12．發電機過電壓保護實驗實訓
13．明備用二路電源互投電路實驗實訓
14．暗備用母聯斷路器自動投入電路實驗實訓
C、二次控制回路實驗實訓
1．?dāng)嗦菲魇謩臃珠l、合閘實驗實訓
2．閃光繼電器構成的閃光裝置實驗實訓
3．具有燈光監視的斷路器控制實驗實訓
4．具有燈光音響監視的斷路器控制實驗實訓
5．中央復歸 不重復動作事故信號裝置實驗實訓
6．中央復歸 可重復動作事故音響信號裝置
7．裝有防跳閉鎖的斷路器控制回路實驗實訓
8．中央復歸重復動作預告信號裝置實驗實訓
9．6～10KV母線的電壓測量和絕緣監視實驗實訓
D、繼電保護綜合實驗實訓
1．線路二段電流保護與自動重合閘前加速實驗實訓
2．線路二段電流保護與自動重合閘后加速實驗實訓
3．低電壓閉鎖過電流保護與自動重合閘前加速實驗實訓
4．低電壓閉鎖過電流保護與自動重合閘后加速實驗實訓
5．低電壓啟動過電流保護與自動重合閘前加速實驗實訓
6．低電壓啟動過電流保護與自動重合閘后加速實驗實訓
7．復合電壓啟動過電流保護與自動重合閘前加速實驗實訓
8．復合電壓啟動過電流保護與自動重合閘后加速實驗實訓
9．二路電源互投與定時限過電流保護實驗實訓
10．二路電源互投與電流速斷保護實驗實訓
11．母聯斷路器自動投入與定時限過電流保護實驗實訓
12．母聯斷路器自動投入與電流速斷保護實驗實
E、微機保護模擬實驗實訓
1 .電流速斷保護模擬實驗
2．帶方向閉鎖的電流速斷保護模擬實驗
3．低壓閉鎖電流速斷保護模擬實驗
4．帶定值加倍電流速斷保護模擬實驗
5．限時電流速斷保護模擬實驗
6．帶方向閉鎖的限時電流速斷保護模擬實驗
7．低壓閉鎖限時電流速斷保護模擬實驗
8．帶定值加倍限時電流速斷保護模擬實驗
9．定時限過流保護模擬實驗
10．帶方向閉鎖的定時限過流保護模擬實驗
11．低壓閉鎖定時限過流保護模擬實驗
12．帶定值加倍定時限過流保護模擬實驗
13．反時限過流保護模擬實驗
14．負序電流保護模擬實驗
15. 負序電壓保護模擬實驗
16．過電壓保護模擬實驗
17．低電壓保護模擬實驗
18．失壓保護模擬實驗
19．CT回路斷線告警模擬實驗
20．PT回路斷線告警模擬實驗
21．控制回路電源失電模擬實驗
22．合閘回路斷線告警模擬實驗
23．跳閘回路斷線告警模擬實驗
24.線路自動重合閘模擬模擬實驗
25.后加速保護模擬實驗
26.進線備自投模擬實驗
27.母聯備自投模擬實驗
28.逆功率保護模擬實驗
七、LGXD-PS01型 P-SCADA實訓設備
（一）產品特點
LGXD-PS01型 P-SCADA實訓設備主要面向電力調度員和電力維修人員，該實訓設備中將運行由9座地鐵變電站組成的供電系統，通過實訓系 統能夠?qū)W(xué)員進行P-SCADA所有科目的學習和實操，并提供針對性的考試。
（二）功能
P-SCADA全部操作、電力系統的各類故障演練、電力系統繼電保護動作原理、大面積供電故障。
八、LGXD-GD03型 接觸網實訓基地
（一）產品特點
LGXD-PS01型 P-SCADA實訓設備包括接觸網常見三種形式（柔性、剛性、第三軌）。釆用真實地鐵建設標準建設，不同類型的接觸網線路至 少50M,規模滿足30人班級開展實訓，滿足供電專業學員理論學習與實踐學習的需求，同時應能夠滿足技能鑒定和在崗職工培訓需求。
（二）模塊組成
1、柔性接觸網區段設備
2、剛性接觸網區段設備
3、第三軌區段設備
4、供電、分段設備
（三）功能
1、接觸網類型、種類及結構的認知
2、接觸網相關組件的更換及安裝
3、接觸網設備設施參數的調整
4、接觸網故障處理及檢修的實訓
九、供電崗位體系微課
我公司開發的城市軌道交通（供電崗位體系）微課資源庫，是一整套的體系化的微課教學資源，是針對城市軌道交通供 電崗位體系各個專業進行行業分析和崗位分析及能力勝任模型設計和研發的體系化的微課，它具有實用性、專業性、易學 性、系統性四大特點，并同時可以配合定制開發的教學管理系統進行使用，有效的幫助教師教學。
1、接觸網
2、供電系統概述
3、城市供電系統組成
十、考試系統（供電崗位）
本公司開發的考試系統（供電崗位）,是基于城市軌道交通行業的供電崗位特點定制開發的，可為各地鐵企業用戶提 供良好的網絡考試解決方案，可實現崗前測試、專項測試、季度年度測試等。該考試系統可方便的創建題庫，發布試卷， 組織考試，并由系統自動批改，支持各種常見題型，將考試簡單化，減輕工作量，提高效率。
