工業自動化工藝實訓臺

一、概述：
LGKW-085型工業自動化工藝實訓臺主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。項目可自行確定，根據所選項目選擇相應的元器件。

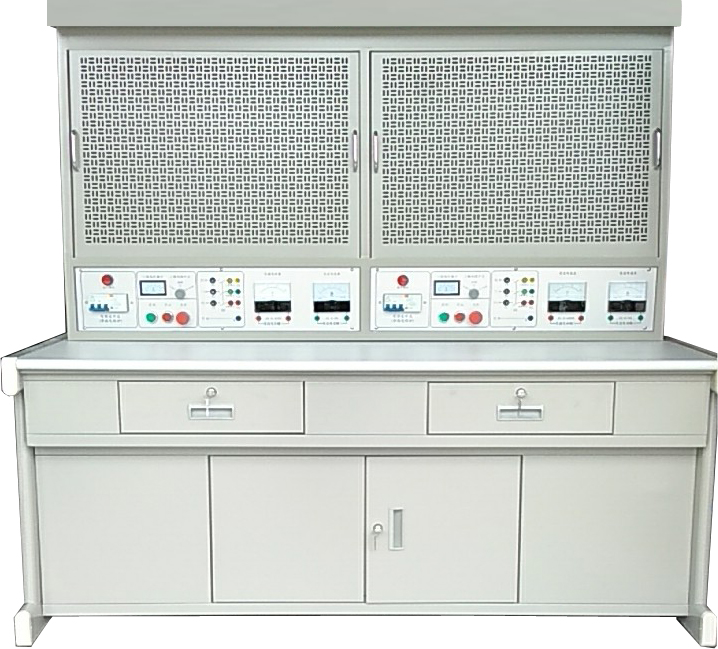

正面

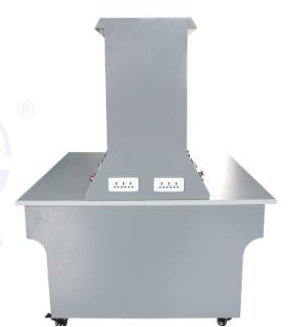

側面

二、特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量?jī)x表也均有可靠的保護功能。
4、實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。
三、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1440mm×1050mm×1600mm
四、實訓臺配備
1、每一面設有起動、停止、急停功能。由過載和短路功能，一有情況能自動切斷工作電源，故障排除復位后方可重新啟動電源，確保設備和操作者安全。
2、每工位設有一個總電源開關，具有漏電保護功能，當漏電流達30mA時，保護裝置動作。
3、提供單相、三相插座每組各一只。
4、每工位一路直流穩壓電源：電壓0-24V，電流3A，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。
5、每工位配置交流5A電流表3只，精度1.5級。
6、每工位配置智能型功率及功率因數表1只
7、實訓桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，并配有元器件儲存柜及抽屜。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機能耗制動控制線路
六、配置清單

序號	設備名稱	規 格型號	單位	數量
1	工作臺	型號：LGWX-085 長1.44米、寬1.05米、高1.60米，4個萬向輪帶剎車	臺	16
2	實訓網孔板	650mm*570mm，4塊，每工位一塊板，雙組雙面，帶安裝固定輔材4套	套	16
3	供電電源	交流三相四線380±5%，50HZ	組	16
4	電源插座	每個工位一組，共4組多功能單相交流電源插座	套	16
5	交流電源	每個工位一組，共4組，三相四線交流電源，相電壓220v，線電壓380v	套	16
6	直流電源	0-24v可調，兩個工位1組，共兩組，前后各一組	套	16
7	人身安全保護	電流型漏電保護、電壓型漏電保護、防觸電實驗導線、急停按鈕等	套	16
8	低壓電器設備	詳見報價清單（表一）	套	16
9	三相異步交流電動機	品牌：正泰，型號1LE0001-0DA22-1AA4每工位1個，共4個，籠式，0.75KW，1500轉以下	臺	64

表一：低壓電器設備（單套四工位的配置清單）

序號	設備名稱	規 格型號	單位	數量
1	接觸器（帶輔助觸頭）	型號LC1D09M7C，220V交流線圈，9A，型號LANN11N 一常開一常閉	套	16
2	熱繼電器	型號LRD16C，1常開、1常閉觸點、帶插座	個	4
3	按鈕	每組3綠1紅帶燈，型號XB2BW33M1C（綠）、型號XB2BW34M1C（紅）、 LED型平頭按鈕，帶常閉輔助觸頭	套	16
4	選擇開關	型號XB2BD33C 金屬旋鈕開關 3檔自鎖三位轉換選擇開關	個	4
5	時間繼電器	型號REXL2TMP7，每組通電延時、斷電延時各1個	個	16
6	繼電器	型號RXM2LB2BD DC24V 5A繼電器帶底座、直流線圈	個	16
7	光電開關	型號XUM5ANSBL2	個	16
8	行程開關	2常開2常閉，型號XCK-J10541H29C	個	16
9	導軌	型號TH35-7.5(C45)，35mm標準導軌	米	4
10	線槽	25*25	米	16
11	端子排	TD20/40	個	16
12	1²導線	黃	米	400
13	1²導線	綠	米	400
14	1²導線	紅	米	400
15	1²導線	藍	米	400
16	按鈕盒	型號XALB01C，塑料白色	個	4
17	單相電度表	DDS7777	個	4
18	三相四線有功電度表	DT862	個	4
19	功率因數表	型號 PM5350P，數顯	個	4
20	電流互感器	型號LMZJ1-0.5-100/5	個	12
21	低壓斷路器	型號EA9RN4C2030CA4P、20A、帶漏電保護	個	8
22	單相低壓斷路器	型號EA9AN2C10R、2P、10A	個	8
23	中間繼電器	型號RXM2LB2BD，帶指示燈帶底座（型號RXZE2M114M）	個	40
24	開關電源	型號ABL2REM24045K 、100W、直流24V開關電源 DC24V	個	4
25	急停按鈕	型號XB2BS542C、紅色	個	4
26	旋轉開關	觸點可承受380V、2A，型號XB2BD21C、2檔自鎖自復位	個	4
27	熒光燈	T5 0.3m	個	4
28	節能燈	E27 大螺口	個	4
29	球形白熾燈	E27 25W	個	4
30	單聯雙控開關	型號A3E31_2A、白色	個	4
31	雙聯雙控開關	型號A3E32_2A、白色	個	4
32	單相插座	型號A3E426_10UA、五孔、10A	個	4
33	聲光控開關	型號5UH8223-6NC01	個	4
34	人體感應開關	型號E8331PIR4_WE_C1	個	4
35	觸摸延時開關	型號5UH8224-4NC01	個	4
36	調光開關	家用86型	個	4
37	遙控開關	型號PTX-SK1/2/3	個	4
38	排風扇	型號FV-RV17U1	個	4
