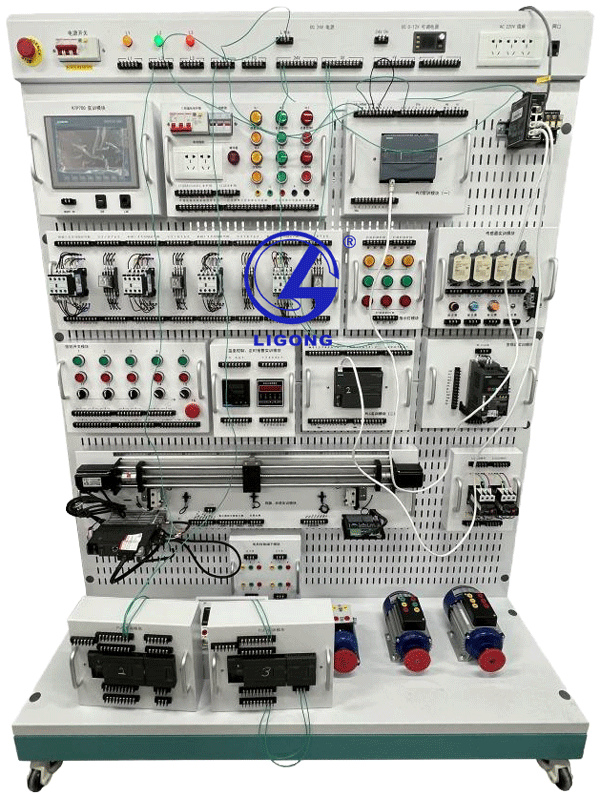

LGP-L01型 電氣控制技術綜合實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述
LGP-L01型 電氣控制技術綜合實訓平臺是結合生產實際和職業崗位的技能要求，按照職業院校的教學和實訓要求研制和開發的產品。該實訓考核設備是按高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業。主要由PLC模塊、伺服模塊、變頻模塊、步進模塊、觸摸屏模塊、傳感器模塊、運動小模塊、以級配套的絲桿模型等組成。 整體積木式安裝，拆解組裝方便，背板安全可靠。
二、主要配置
（一）實訓掛屏
外形尺寸:長：1400mm寬：750mm高：1820mm；實訓屏提供380V，24V，0-12V可調電源 的實訓用電；并設有漏電保護器，急停開關、220V電源插座，電源每項設有10個端子，便于實操取電接線
（二）實訓模塊
1、PLC 模塊
2、伺服模塊
3、變頻器模塊
4、伺服、步進組合模塊
5、觸摸屏模塊
6、觸摸屏模塊
7、電機模塊
8、傳感器模塊
9、接觸器模塊
10、熱過載繼電器模塊
11、溫度控制器模塊
12、按鈕開關模塊
13、指示燈模塊
14、電源模塊
15、運動小車模塊
16、脈沖伺服模塊
三、實訓項目
1、PLC實訓
1) 實現STEP 7-MicroWIN SMART編程軟件的學習
2) 實現軟件的PLC程序編程學習
3) PLC的基本指令實訓
4) PLC的應用指令實訓
5) PLC的常用通信功能學習
6) 軟件仿真實訓
2. PLC及伺服步進綜合實訓
1) 步進控制系統的安裝
2) PLC 控制步進電機點動運行
3) PLC 控制步進電機的轉向
4) PLC 控制步進電機的速度
5) 交流伺服系統的安裝
6) 交流伺服電機驅動器的參數設置
7) 交流伺服軟件控制伺服運行
8) PLC 控制伺服電機的轉向和速度
9) PLC 控制伺服系統綜合運行
3. PLC及變頻器綜合實訓
1) 變頻器的基本接線
2) 變頻器參數設置
3) 變頻器的軟件調試
4) 外部模擬量（電壓/電流）變頻調速
5) 變頻器的多段速控制（按鈕或者PLC控制）
6) PID變頻調速控制
7) PLC對象實訓（步進電機定位等）
8) 基于PLC的程序運轉控制
9) 基于PLC模擬量控制變頻開環調速
10) 基于PLC通信方式的變頻器開環調速
11) 基于PLC通信方式的速度閉環定位控制
4. PLC及觸摸屏可綜合實訓（博圖軟件及MCGS）
1) 觸摸安裝接線
2) 觸摸屏編程軟件設計
3) MCGS或者博圖軟件觸摸屏的軟件設計
4) PLC與人機界面觸摸屏可通訊控制
5) PLC、人機界面觸摸屏與變頻器進行通訊控制
6) PLC與人機界面觸摸屏可實現數字量調速
7) PLC與人機界面觸摸屏可模擬量調速
8）博圖軟件下觸摸屏和PLC軟件編程實訓
5. 電氣控制實訓
1) 三相異步電動機的點動控制
2) 三相異步電動機的連續控制
3) 三相異步電動機的正反轉控制
4) 三相異步電動機的順序控制
5) 三相異步電動機的星三角啟動
6) 小車自動往返模擬控制
