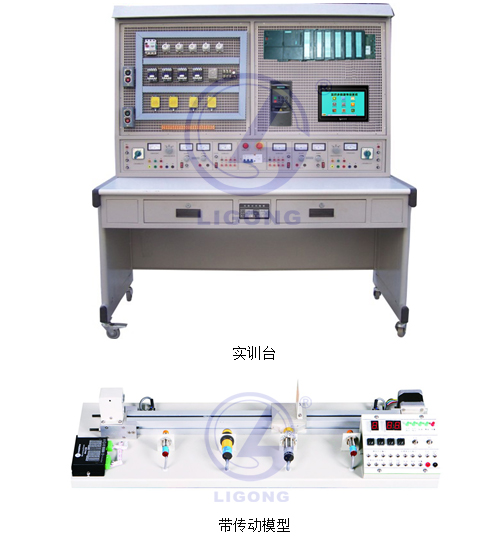

LGS-02A型 西門子PLC實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LGS-02A型 西門子PLC實訓裝置主要由實訓桌、網孔板、實訓元器件組成。結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，包含PLC主機、變頻器掛箱、觸摸屏。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，電機應用實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。
二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1800mm
四、實訓臺配置
1、公共部分：電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、直流電壓：0～10V可調輸出；直流電流：0～20mA；+24V/1A直流穩壓電源輸出；+5V/5A直流穩壓電源輸出；±12V/1A直流穩壓電源輸出。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
6、帶傳動模型
小車運動控制系統實驗教學模型由運動小車、同步帶輪傳動機構、電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等，通過脈沖個數定位，小車位置控制精確。該系統外觀精美，體積緊湊，重量輕，行程范圍：1.2米。實驗系統能滿足大中專院?？删幊炭刂破骷夹g(shù)的教學、課程設計和畢業設計。
五、元器件配置清單
相關實訓考核裝置:
LGZK-201A 自動化綜合實訓裝置 (PLC)
LGZK-201B 自動化綜合實訓裝置（PLC/觸摸屏）
LGZK-201C 自動化綜合實訓裝置(PLC、變頻器)
LGZK-201D 自動化綜合實訓裝置(PLC、直流調速)
LGZK-201E 自動化綜合實訓裝置(PLC、變頻器、直流調速)
LGZK-201F 自動化綜合實訓裝置(PLC、變頻器、觸摸屏)
LGZK-201G 自動化綜合實訓裝置( PLC、直流調速、觸摸屏)
LGZK-201H 自動化綜合實訓裝置( PLC、變頻器、直流調速、觸摸屏)
LGBP-203A 變頻調速實驗裝置
LGTS-204A 直流調速實驗裝置
LGPD-205A PLC、單片機及微機原理綜合實訓裝置
LGPD-205B PLC、單片機及微機原理綜合實訓裝置
LGBP-203A 變頻調速實驗裝置
LGS-01 PLC可編程控制器實驗裝置
LGS-01A PLC可編程控制實驗及單片機實驗開發系統綜合實驗裝置
LGS-01B PLC可編程控制系統、單片機實驗開發系統,自動控制原理綜合實驗裝置
LGS-01C PLC可編程控制系統、微機接口及微機應用綜合實驗裝置
LGS-02 PLC可編程控制器實驗裝置
LGS-02B PLC可編程控制、單片機開發系統、自動控制原理綜合實驗裝置
LGS-02C PLC可編程控制器、微機接口及微機應用綜合實驗裝置
LGS-02D 可編程控制器、變頻調速綜合實驗裝置（網絡型）
LGS-03 網絡型PLC可編程控制器實驗裝置
LGS-03A 網絡型PLC可編程控制及單片機實驗開發系統綜合實驗裝置
LGS-03B 網絡型PLC可編程控制器、單片機開發系統、自動控制原理綜合實驗裝置
LGS-03C 網絡型PLC可編程控制器、微機接口及微機應用綜合實驗裝置
LGS-04A 網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置
LGS-04B 網絡型PLC可編程控制器、變頻調速、電氣控制及單片機實驗開發系統綜合
LGS-04C 網絡型PLC可編程控制器、變頻調速、電氣控制及微機接口與微機應用綜合
LGSW-01A型（臥式）PLC可編程控制實驗裝置
LGSW-01B型(臥式) 網絡型PLC可編程控制實驗裝置
LGSX-01 PLC可編程控制器實訓裝置
LGSX-01A 網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏）
LGSX-01B PLC可編程控制器綜合實訓裝置
LGSX-02A型 PLC可編程控制器、單片機開發應用及電氣控制綜合實訓裝置
LGSX-02B PLC 可編程控制器、單片機開發應用及變頻調速綜合實訓裝置
LGSX-02C PLC可編程控制器、變頻調速綜合實訓裝置
LGSX-03A 工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機）
LGSX-03B 工業自動化綜合實訓裝置
PLC可編程控制器實訓裝置
PLC控制實驗臺
網絡型PLC實驗裝置
PLC技能考核裝置
PLC可編程控制器實驗室設備
PLC控制器綜合實訓裝置
PLC實訓裝置
PLC實驗臺
工業自動化實訓設備
單片機開發實訓臺
變頻調速實訓裝置
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LGS-02A型 西門子PLC實訓裝置主要由實訓桌、網孔板、實訓元器件組成。結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，包含PLC主機、變頻器掛箱、觸摸屏。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，電機應用實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1800mm
四、實訓臺配置
1、公共部分：電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、直流電壓：0～10V可調輸出；直流電流：0～20mA；+24V/1A直流穩壓電源輸出；+5V/5A直流穩壓電源輸出；±12V/1A直流穩壓電源輸出。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
6、帶傳動模型
小車運動控制系統實驗教學模型由運動小車、同步帶輪傳動機構、電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等，通過脈沖個數定位，小車位置控制精確。該系統外觀精美，體積緊湊，重量輕，行程范圍：1.2米。實驗系統能滿足大中專院?？删幊炭刂破骷夹g(shù)的教學、課程設計和畢業設計。
五、元器件配置清單
| 序號 | 名稱 | 型號 | 數量 | 品牌 | |
| 1 | DIN導航480mm | 6ES7390-1AE80-0AA0 | 1 | 西門子 | |
| 2 | PS307電源 | 6ES7307-1EA01-0AA0 | 1 | 西門子 | |
| 3 | CPU315-2PN/DP | 6ES7315-2EH14-0AB0 | 1 | 西門子 | |
| 4 | MMC卡521K | 6ES7953-8LJ30-0AA0 | 1 | 西門子 | |
| 5 | 16點DI | 6ES7321-1BH02-0AA0 | 1 | 西門子 | |
| 6 | 16點DO | 6ES7322-1BH01-0AA0 | 1 | 西門子 | |
| 8 | 8點AI | 6ES7331-7KF02-0AB0 | 1 | 西門子 | |
| 9 | 4點AO | 6ES7332-5HD01-0AB0 | 1 | 西門子 | |
| 10 | 20P前連接器（螺釘型） | 6ES7392-1AJ00-0AA0 | 3 | 西門子 | |
| 11 | 40P前連接器（螺釘型） | 6ES7392-1AM00-0AA0 | 1 | 西門子 | |
| 12 | CU320-2PN | 6SL3040-1MA01-0AA0 | 1 | 西門子 | |
| 13 | CF | 6SL3054-0EH00-1BA0 | 1 | 西門子 | |
| 14 | 智能整流單元5KW | 6SL3130-6AE15-0AB1 | 1 | 西門子 | |
| 15 | 單軸電機單元1.6KW | 6SL3120-1TE13-1AA4 | 2 | 西門子 | |
| 16 | 進線電抗器 | 6SL3000-0CE15-0AA0 | 1 | 西門子 | |
| 17 | 進線濾波器 | 6SL3000-0HE15-0AA0 | 1 | 西門子 | |
| 18 | 伺服電機2.8Nm/1,55A/2000轉 | 1FK7042-2AC71-1QA0 | 1 | 西門子 | |
| 19 | 感應電機0.55KW/1425rpm | 1LE0001-0DB22-1JA4 | 1 | 西門子 | |
| 20 | 伺服電機電纜 | 6FX5002-5CN01-1AC0 | 1 | 西門子 | |
| 21 | Drive-CLiQ電纜 | 6FX5002-2DC10-1AC0 | 1 | 西門子 | |
| 22 | 電機模塊插頭 | 6SL3162-2MA00-0AA0 | 1 | 西門子 | |
| 23 | TP1500COMFORT推廣包 | 6AV21814QB000AX0 | 1 | 西門子 | |
| 24 | SITOP電源10A | 6EP1334-2BA20 | 1 | 西門子 | |
| 25 | PROFIBUS DP總線電纜 | 6XV1830-0EH10 | 10 | 西門子 | |
| 26 | PROFINET總線電纜 | 6XV1840-2AH10 | 10 | 西門子 | |
| 27 | DP連接器90度 | 6ES7972-0BA12-0XA0 | 1 | 西門子 | |
| 28 | DP連接器35度 | 6ES7972-0BA60-0XA0 | 1 | 西門子 | |
| 29 | PN連接器180度 | 6GK1901-1BB10-2AA0 | 1 | 西門子 | |
| 30 | PN連接器145度 | 6GK1901-1BB30-0AA0 | 1 | 西門子 | |
| 31 | 按鈕1NO(黑) | 3SB32 02-0AA11 | 1 | 西門子 | |
| 32 | 按鈕1NO(綠) | 3SB32 02-0AA11 | 1 | 西門子 | |
| 33 | 按鈕1NO(藍) | 3SB32 02-0AA51 | 1 | 西門子 | |
| 34 | 旋鈕開關 | 3SB32 02-2KA11 | 1 | 西門子 | |
| 35 | 按鈕1NC（紅） | 3SB32 03-0AA21 | 1 | 西門子 | |
| 36 | 急停按鈕1NC（紅） | 3SB32 03-1CA21 | 1 | 西門子 | |
| 37 | 選擇開關 | 3SB32 10-2DA11 | 1 | 西門子 | |
| 38 | 指示燈（紅） | 3SB32 44-6AA20 | 2 | 西門子 | |
| 39 | 指示燈（黃） | 3SB32 44-6AA30 | 2 | 西門子 | |
| 40 | 指示燈（綠） | 3SB32 44-6AA40 | 2 | 西門子 | |
| 41 | 指示燈（藍） | 3SB32 44-6AA50 | 2 | 西門子 | |
| 42 | 主回路斷路器 | 5SJ6320-7CC20 | 1 | 西門子 | |
| 43 | 3A空氣開關2P | 5SJ6203-7CC20 | 2 | 西門子 | |
| 44 | 6A空氣開關2P | 5SJ6206-7CC20 | 2 | 西門子 | |
| 45 | 16A空氣開關2P | 5SJ6216-7CC20 | 1 | 西門子 | |
| 46 | 主回路接觸器 | 3RT6Q 18一1AN21 | 1 | 西門子 | |
| 47 | 熔斷器開關 | 1 | 國產 | ||
| 48 | 主回路快熔116A | NGTC 16A | 3 | 國產 | |
| 49 | 2 k '10圈的多圈申位器 | 22HP一10 | 2 | ||
| 50 | 10圈電位器的刻度旋鈕 | B2 | 2 | ||
| 51 | 電壓面板表0-10V/DC（轉速刻度0-3000rpm） | CP-C72-N-3000rpm（10V）-F | 1 | ||
| 52 | 電壓面板表0-10V/DC（轉速刻度0-3000rpm） | CP-C72-N-3000rpm（10V）-F | 1 | ||
| 53 | 交流電壓面板表刻度0-300V | CP-T72V-N-0-3000V-F | 1 | ||
| 54 | 中間繼電器 | 7760056060 | 8 | 魏德米勒 | |
| 55 | 中間繼電器底座 | 7760056126 | 8 | 魏德米勒 | |
| 56 | 端子端片 | WAP16+35WTW | 20 | 魏德米勒 | |
| 57 | 端子 | WDU1.5ZZ | 100 | 魏德米勒 | |
| 58 | 端子短接片(10P) | WDU1.5ZZ | 20 | 魏德米勒 | |
| 59 | 端子 | WDU2.5ZZ | 20 | 魏德米勒 | |
| 60 | 端子 | WPE1.5ZZ | 20 | 魏德米勒 | |
| 61 | 螺釘、螺母、平墊、彈墊 | 多種長度M4/M5/M6 | |||
| 62 | 6角柱撐桿(一端螺桿、一端螺孔) | 若10cm長 | 24 | ||
| 63 | 信號電源1220VACIDC+/一12V 1A | 1 | |||
| 64 | 帶單相標準插頭的電源線(5m) | 1 | |||
| 65 | 主回路快熔座 | 2 | |||
| 66 | 線槽40mm*80mm | 3m | |||
| 67 | 連接導線1.5mm² | 100m | |||
| 68 | 連接導線1.5mm² | 200m | |||
| 69 | 連接導線1.5mm²(黃綠PE) | 100m | |||
| 70 | 各種尼龍?jiān)鷰?/td> | ||||
| 71 | 35mm標準安裝導軌 | 2m | |||
| 72 | 實驗臺 | 1 | |||
| 73 | 實驗框架臺面板制作 | 1 | |||
| 74 | 電機安裝鋼板 | 1 | |||
| 75 | 成套 | 1 | |||
| 76 | 輔料 | 1 | |||
相關實訓考核裝置:LGZK-201A 自動化綜合實訓裝置 (PLC)
LGZK-201B 自動化綜合實訓裝置（PLC/觸摸屏）
LGZK-201C 自動化綜合實訓裝置(PLC、變頻器)
LGZK-201D 自動化綜合實訓裝置(PLC、直流調速)
LGZK-201E 自動化綜合實訓裝置(PLC、變頻器、直流調速)
LGZK-201F 自動化綜合實訓裝置(PLC、變頻器、觸摸屏)
LGZK-201G 自動化綜合實訓裝置( PLC、直流調速、觸摸屏)
LGZK-201H 自動化綜合實訓裝置( PLC、變頻器、直流調速、觸摸屏)
LGBP-203A 變頻調速實驗裝置
LGTS-204A 直流調速實驗裝置
LGPD-205A PLC、單片機及微機原理綜合實訓裝置
LGPD-205B PLC、單片機及微機原理綜合實訓裝置
LGBP-203A 變頻調速實驗裝置
LGS-01 PLC可編程控制器實驗裝置
LGS-01A PLC可編程控制實驗及單片機實驗開發系統綜合實驗裝置
LGS-01B PLC可編程控制系統、單片機實驗開發系統,自動控制原理綜合實驗裝置
LGS-01C PLC可編程控制系統、微機接口及微機應用綜合實驗裝置
LGS-02 PLC可編程控制器實驗裝置
LGS-02B PLC可編程控制、單片機開發系統、自動控制原理綜合實驗裝置
LGS-02C PLC可編程控制器、微機接口及微機應用綜合實驗裝置
LGS-02D 可編程控制器、變頻調速綜合實驗裝置（網絡型）
LGS-03 網絡型PLC可編程控制器實驗裝置
LGS-03A 網絡型PLC可編程控制及單片機實驗開發系統綜合實驗裝置
LGS-03B 網絡型PLC可編程控制器、單片機開發系統、自動控制原理綜合實驗裝置
LGS-03C 網絡型PLC可編程控制器、微機接口及微機應用綜合實驗裝置
LGS-04A 網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置
LGS-04B 網絡型PLC可編程控制器、變頻調速、電氣控制及單片機實驗開發系統綜合
LGS-04C 網絡型PLC可編程控制器、變頻調速、電氣控制及微機接口與微機應用綜合
LGSW-01A型（臥式）PLC可編程控制實驗裝置
LGSW-01B型(臥式) 網絡型PLC可編程控制實驗裝置
LGSX-01 PLC可編程控制器實訓裝置
LGSX-01A 網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏）
LGSX-01B PLC可編程控制器綜合實訓裝置
LGSX-02A型 PLC可編程控制器、單片機開發應用及電氣控制綜合實訓裝置
LGSX-02B PLC 可編程控制器、單片機開發應用及變頻調速綜合實訓裝置
LGSX-02C PLC可編程控制器、變頻調速綜合實訓裝置
LGSX-03A 工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機）
LGSX-03B 工業自動化綜合實訓裝置
PLC可編程控制器實訓裝置
PLC控制實驗臺
網絡型PLC實驗裝置
PLC技能考核裝置
PLC可編程控制器實驗室設備
PLC控制器綜合實訓裝置
PLC實訓裝置
PLC實驗臺
工業自動化實訓設備
單片機開發實訓臺
變頻調速實訓裝置
