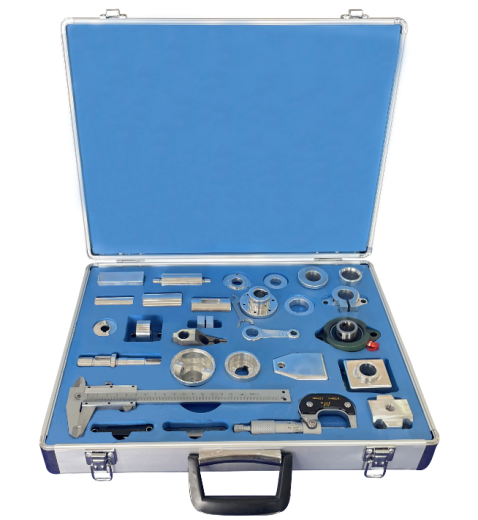

LGJ-LJ02型 CAD零件實測繪圖訓練裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點：
1、項目形象化：以典型實際零件為訓練對象；
2、功能系統化：看圖找零件、零件測繪、零件繪圖三位一體的訓練模式；一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、產品功能：
1、看圖找零件訓練；
2、零件測繪訓練；
3、零件投影繪圖訓練；
4、立體圖繪圖訓練；
三、技術參數：
|
項目 |
參數 |
項目 |
參數 |
||
|
外形尺寸 |
長*寬*高=365*265*100mm |
外形尺寸 |
5（kG） |
||
|
組合幾何體（35件/套） |
一視圖零件 |
光軸、銅套、墊片等 |
精密測量工具（可選） |
游標卡尺 |
0-150mm，0.02 |
|
二視圖零件 |
長方體、帶鍵槽軸、皮帶輪、法欄盤、聯軸器、支架等 |
外徑千分尺 |
0-25mmm，0.01 |
||
|
螺紋樣板 |
1 pc |
||||
|
三視圖零件 |
底座、低速軸、軸承座等 |
||||
|
多視圖零件 |
活塞、閥體等 |
圓弧樣板 |
1 pc |
||
|
技術資料 |
標準檢驗零件圖紙（帶3D資料包） |
教學資料 |
配套塑封裝訂材料 |
||
|
類型 |
便攜式 |
外觀顏色 |
銀色 |
||
