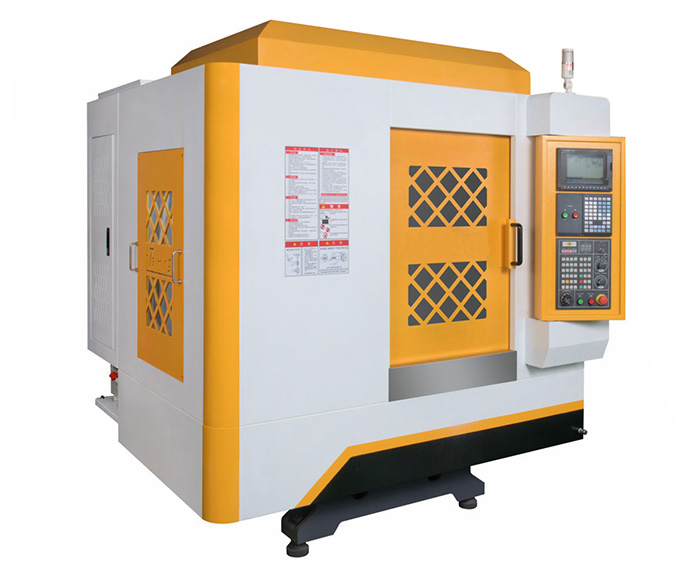

LGC640型 立式數控加工中心
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、 設備用途及適應性
LGC640型 立式加工中心是新一代高速、精密的現代化加工機床，采用廣數系統，配夾臂式刀庫，可自動連續完成對零件的鉆、擴、鉸、銑、鏜等多種工序，尤其適用于多孔加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。
機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。
主傳動采用伺服主軸電機帶動主軸傳動，傳動噪聲低。主軸在60-20000rpm范圍內無級變速，對各類零件加工的適應能力強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以繞性聯軸器直聯，效率高，背隙小。
二、主要規格及技術參數
1. 機床型號：LG-C640
2. 工作臺尺寸≥（650X400）mm
3. 最大荷重≥250kg
4. T形槽尺寸≥（14×3）mm
5. 工作臺最大行程X軸≥500mm
6. 滑座最大行程Y軸≥400mm
7. 主軸最大行程Z軸≥300mm
8. 主軸端面至工作臺面距離范圍：最小150mm 至最大450mm；
9. 錐孔 (7:24)為BT30
10. 主軸轉速轉數≥15000r/min
11. 額定輸出扭矩≥12.7N.m
12. 主軸電機功率≤4kW
13. 主軸傳動方式為：直聯
14. X軸Y軸Z軸快速移動≥48m/min
15. 三軸拖動電機功率（X/Y/Z）≥（3.1/3.1/3.8）kW
16. 進給速度≥30m/min；
17. 刀庫形式為：轉塔式伺服刀庫
18. 選刀方式為：雙向就近選刀
19. 刀庫容量≥21把
20. 最大刀具長度≥250mm
21. 最大刀具重量≥3kg
22. 滿刀最大刀盤直徑≥φ50mm
23. 相鄰空刀最大刀盤直徑≥φ80mm
24. 換刀時間≥1.4s；
25. 定位精度X YZ軸≤0.010mm
26. 重復定位精度X YZ軸≤0.006mm
27. 機床重量≥2200kg
28. 電氣總?cè)萘?ge;26KVA
29. 設備輪廓尺寸≤（1750×2450×2400）mm
30. 配置系統：廣數系統GSK980MD
四、機床防護
1. 機床外圍采用了全封閉式安全防護罩,使加工過程中的冷卻液和鐵屑得到安全充分的回收。
2. 符合GB15760-1995《金屬切削機床安全防護通用技術備件》。
3. 機床噪聲：符合國家標準〈75db。
4. 電控柜冷卻采用冷熱交換器降溫，密封防塵，防塵等級IP65。
五、潤滑系統
1. 采用中日合資河谷（或南京貝奇爾）自動潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑，潤滑油不可回收，最終流入冷卻箱參與工件的冷卻。
2. 注油時間間隔和注油量可調。
3. 油位過低（缺油）和潤滑系統失壓時機床顯示報警。
六、冷卻系統
1. 機床配大流量冷卻系統。
2. 機床主軸配油冷機。
七、氣動系統
氣動系統裝有氣源處理元件、壓力開關、電磁閥等，實現氣動換刀，主軸吹氣。壓力6-8kg/cm2,流量220L/min，配置外接氣槍，可對工作區域進行清掃。
八、排屑裝置
排屑器為非標準配置。本機床不含排屑器。
九、三色警示燈
1. 紅燈：顯示報警
2. 黃燈：顯示程序結束
3. 綠燈：顯示程序正在執行中
十、機床電源
1. 電源電壓范圍：交流三相380V±10%，50Hz
2. 機床用電總功率：最大9kw
十一、正常使用條件
1. 環境溫度：0~40℃
2. 濕度：≤80%
3. 壓縮空氣： 0.5～0.7Mpa
4. 電壓： 380V±10%
5. 頻率： 50HZ 三相交流
十二、機床顏色
本機床顏色：白+黃。
十三、機床重量
機床重量（凈重約） 2500kg
十六、隨機附送工具清單
1、機床墊鐵 1套
2、工具箱 1只
3、內六角扳手 1套
