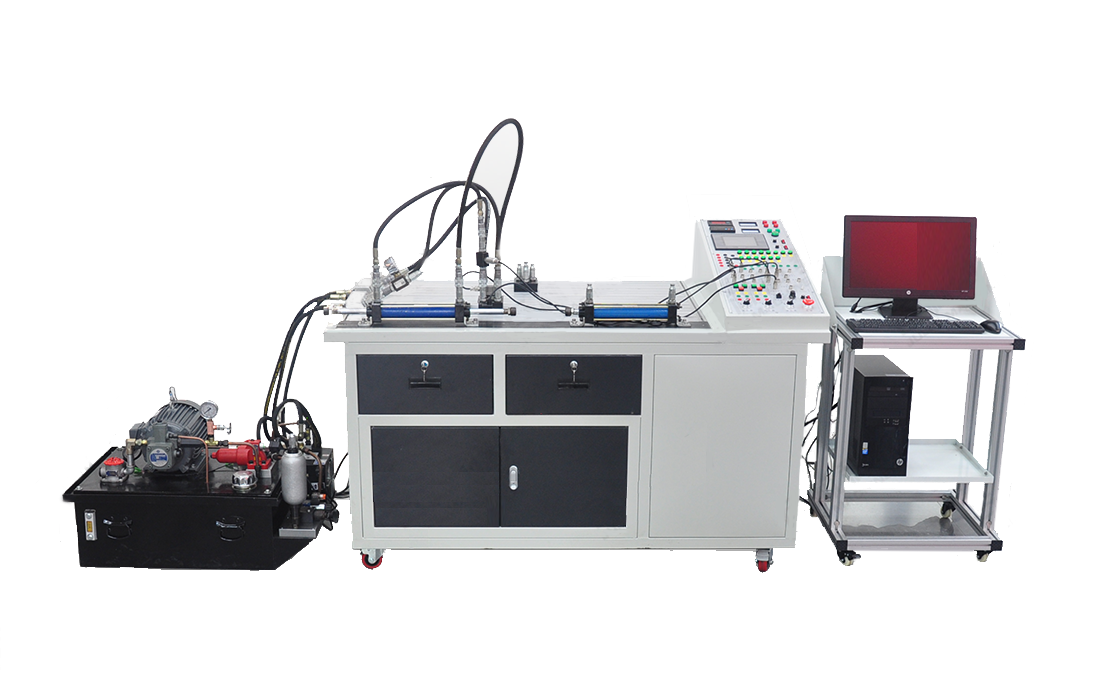

LGJ-DY04型電液比例伺服液壓綜合實驗臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

LGJ-DY04型 電液比例伺服液壓綜合實驗臺依據高等院校、高等職業院校的《液壓傳動與控制》、《液壓比例傳動與控制》、《液壓伺服傳動與控制》等液壓類教材、充分結合目前國內工業中流行的液壓伺服控制技術而專門設計。電液比例伺服液壓綜合實驗臺能充分滿足教學需求、學生實踐與培訓需求、科研輔助需求等，從基礎到高端、從教學到科研而專業設計的液壓伺服控制實驗臺。

一、實驗臺主要技術參數

電源	國家標準工業用電一AC380V、50HZ,三相五線制
控制電壓	安全控制電壓——DC24V
使用環境要求	防潮、防塵環境
系統總功率	<=3KW
系統安全使用壓力	P<=6.3Mpa
主實驗臺尺寸	約3000mm x950mm x1140mm

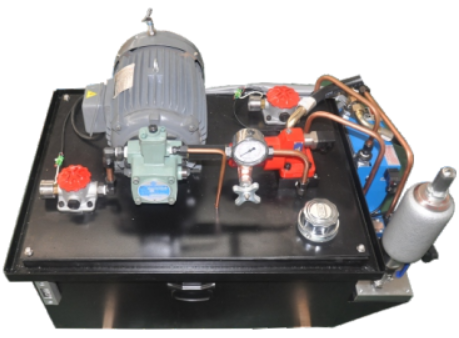

液壓泵站由三相電機、變量葉片泵、單向閥、風冷器、空氣濾清器、油溫油面計、精密過濾器、壓力表、蓄能器、泄壓閥組等組成。
二、液壓泵主要技術參數

變量葉片泵	1臺公稱排量6.67ml/r,額定壓力：6.3Mpa
變量葉片泵驅動電機	AC380V±10%, 2.2KW, 絕緣等級 B
油箱	公稱容積80L;附有液位、油溫指示計，吸油回油濾油器、空氣濾清器等
風冷器	額定流量：25L/min
專用安全防憋壓裝置	液壓、電器一體化設計結構防止實驗中有憋壓現象
液壓油	32#抗磨液壓油
精吸油濾油器	過濾精度10微米，不低于HB5930-6/A級
回油精濾油器	過濾精度10微米，不低于HB5930-6/A級

三、主要特點
1.根據需要配置目前工業上廣泛使用的電液伺服閥、伺服放大器、電液比例閥、比例放大器。
2.能充分展現該閥整個控制過程和動作條件以及對這例高端產品進行一系列性能測試。
3.實驗臺所用板卡采用美國NI68通道數據采集卡預留有足夠的擴展空間。
4.專業的數據采集系統：采用進口 16位精度68通道I/。AB敗據采集卡，確保實驗中數據準確, 干擾小，穩定性能高于同類其它產品.I/Q通道可根據需要自行擴展，操作簡單方便，軟件采用具有自主知識產權且性能穩定的正版系統，可以根據需要描絵實時曲線、生成報表、生成 X-Y曲線,數據準確且系統穩定。

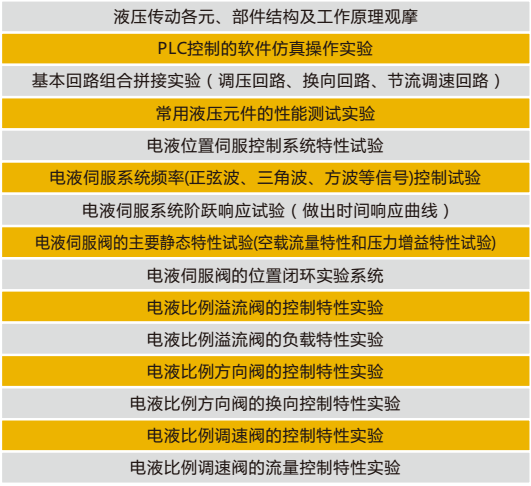

四、可編程控制器（PLC）電氣控制實驗

五、數據采集分析系統
本數據采集系統專門依據液壓伺服閥進行開發設計,采集硬件采用美國NI測控的數據采集卡,測量傳感器采用精度高、抗干擾能力強的多種測試傳感器,保證測試精度。軟件各功能界面均依據伺服閥測試功能特性進行專門設計。

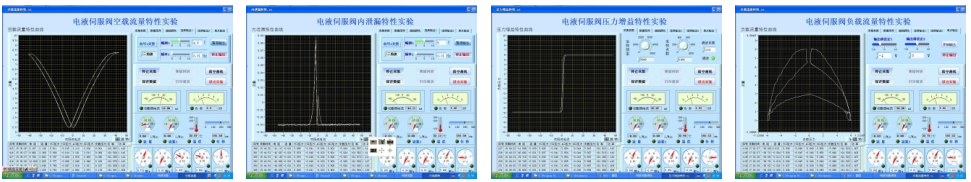

空載流量特性實驗內泄漏特性實驗壓力增益特性實驗負載流量特性實驗
