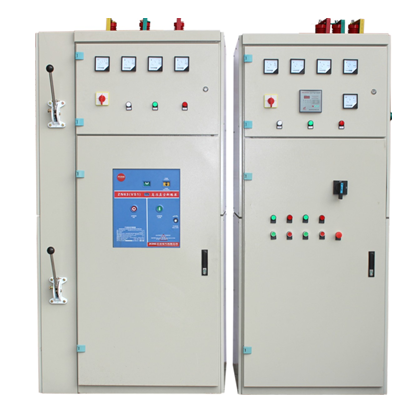

LG-GDY01A型 低壓供配電技術實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點
1、額定工作電壓：交流400V
2、輔助電路額定工作電壓：交流380V、220V
3、母線規格：TMY-50×5
4、分支母線規格：TMY-25×3等。
5、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
6、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
7、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
8、機械聯鎖：配電柜的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r門才能開啟以保證安全。
二、設備配置
1、低壓供配電技術實訓裝置
標準配置（單回路供電）由進線柜、計量柜、補償柜、低壓出線柜、負載柜組成。
2、低壓開關柜主要配置、功能及主要性能、技術指標
三、實訓項目：
1、 配電系統運行方式實訓
2、 低壓配電設備的倒合閘操作實訓
3、 互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
4、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、 安全操作規程培訓
12、 供配電工、維修電工職業技能鑒定考核訓練
相關高低壓供配電實訓設備：
LG-DCM01型 模擬電廠供配電實訓系統
LG-DLN01型 農村家用供電線路裝調實訓裝置
LG-DCM02型 工廠供電技術實訓裝置
LG-DCM03型 智能工廠供電自動化實訓系統
LG-DCM04型 工廠供電技術實訓設備
LG-DLN02型 電力系統綜合自動化實驗設備
LG-DLN03型 電力系統自動化實驗裝置
LG-DLN04型 電力系統自動化實訓平臺
LG-DLX01型 變配電室值班電工技能培訓考核系統
LG-DLX02型 電測儀表工培訓考核裝置
LG-DLX03型 繼電器特性及繼保實驗裝置
LG-DLW01型 電力系統微機線路保護實驗裝置
LG-DLW02型 電力系統微機變壓器保護實驗裝置
LG-DLX04型 電力自動化及繼電保護實驗裝置
LG-DLX05型 電力系統繼電保護工培訓考核平臺
LG-DLW03型 電力系統微機線路保護實訓考核裝置
LG-DLW04型 電力系統微機保護綜合實訓裝置
LG-DLX06型 變電站綜合自動化實訓系統
LG-DLX07型 電力電氣及二次部分實訓考核裝置
LG-DLX08型 發電廠綜合自動化實訓考核平臺
LG-DLB01型 35kV變電站及10kV供配電系統倒閘操作屏
LG-DLB02型 裝表接電工實訓系統/ LG-DLB02A型 抄表核算員培訓考核裝置
LG-DLB03型 電能計量技能實訓平臺/LG-DLB03A型 電力負荷控制員實訓系統
LG-DLB04型 電力系統繼電保護工培訓考核平臺
LG-DLB05型 電力系統綜合自動化技能實訓考核平臺
LG-DLB06型 高電壓技術實訓裝置
LG-DLK01型 電力系統綜合自動化試驗臺
LG-DLK02型 多功能微機保護與變電站綜合自動化實驗培訓系統
LG-DLK03型 電力系統自動化綜合實驗臺
LG-DLK04型 工廠供電技術實訓裝置
LG-DLK05型 電力系統繼電保護實驗臺
LG-DLK06型 工廠供電及配電自動化實驗培訓系統
LG-DLK06型 35KV/10KV/380V網絡模擬系統操作屏
LG-DLK07型 變配電室值班電工培訓考核系統
LGDD-01型 電力電子技術及電機控制實驗裝置
LGDD-02型 現代電力電子技術實驗裝置
LGDQ-1型 電機及電氣技術實驗裝置
LGDQ-1A型 電機及電氣技術實驗裝置
LGDQ-1B型 電機及電氣技術實驗裝置
LGDQ-1C型 電機及電氣技術實驗裝置
LGDQ-1D型 電機及電氣技術實驗裝置
LGDQ-2型 電機及電氣技術實驗裝置（網絡型）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、額定工作電壓：交流400V
2、輔助電路額定工作電壓：交流380V、220V
3、母線規格：TMY-50×5
4、分支母線規格：TMY-25×3等。
5、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
6、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
7、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
8、機械聯鎖：配電柜的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r門才能開啟以保證安全。
1、低壓供配電技術實訓裝置
標準配置（單回路供電）由進線柜、計量柜、補償柜、低壓出線柜、負載柜組成。
2、低壓開關柜主要配置、功能及主要性能、技術指標
| 序號 | 設備名稱 | 用途 | 功能要求 | 主要性能及技術指標 |
| 1 | 進線柜 |
總電源 控制 |
1、附進線帶漏電空氣開關（板后操作） 2、主斷路器可以手動操作也可以電動操作 3、帶有進線電壓指示儀表 4、可以進行各相電壓轉換操作 5、有三相電流指示儀表 6、斷路器板前操作 7、設備帶有前后有隔離保護鋼板 8、前后開有觀察窗 9、進線方式：上下均可進出線 |
1、斷路器：DW15-630/630A 2、電壓表：6L2-V 450V 3、電流表：6L2-A 4、互感器：LMK3-0.665 5、電壓轉換開關：LW5-16YH3/3 6、空氣開關（帶漏電保護）：DZ47L-60/4P C60A |
| 2 | 計量柜 |
電能 計量 |
有功功率顯示 無功功率顯示 有功電能計量 無功電能計量 綜合顯示儀表 電壓顯示 電流顯示 前后開有必要的觀察窗 |
電流互感器：LMK3-0.66 多功能智能電能表 有功功率顯示：6L2-KW 無功功率顯示：6L2-VAR 電壓表（指針式）：6L2-V 電流表（指針式）：6L2-A 綜合顯示儀表（數顯式）：PY194E-2S4 |
| 3 | 補償柜 |
功率因 數補償 |
手動/自動切換控制功能 補償電容自動放電功能 補償電容自恢復功能 前后帶有觀察窗 電容保護采用斷路器保護 功率因數顯示 前后開有觀察窗 |
補償電容器：BSMJ-0.45-13/3 接觸器：CJ19 小型斷路器：DZ47 功率因數表：6L2-C0$ 自動補償控制器：JKW18-10 |
| 4 |
出線柜 （動力及照明柜 ） |
動力及照明控制 |
抽屜式，帶有機械連鎖機構，帶有隔室。 每個柜體6支路，均采用NM1斷路器。支路電流監視。 |
塑殼開關：NM1 電流表：99T1-A |
| 5 | 負載柜 | 動力、照明負荷 |
半開放式結構 負載小車帶單元控制 可移動，車輪帶自鎖裝置 |
感性負載10個單元，每個單元軸功率2.2KW 阻性負載10個單元，每個單元功率1KW |
| 6 | 安全防護材料與工具 |
1、絕緣手套2副 2、絕緣靴2副 3、絕緣地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、接地線（5M） 8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A) 9、電工常用工具 |
1、安全防護用品 2、安全防護用品 3、安全防護用品（正常的倒合閘、設備巡視、記錄防護） 4~9、電氣設備維護工具 |
1、安全防護用品應采用可在10KV環境下使用的合格產品。并能提供產品質量證明和企業資質證明。 |
| 7 |
安全 標志 |
安全 防護 |
1、 配電系統運行方式實訓
2、 低壓配電設備的倒合閘操作實訓
3、 互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
4、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、 安全操作規程培訓
12、 供配電工、維修電工職業技能鑒定考核訓練
