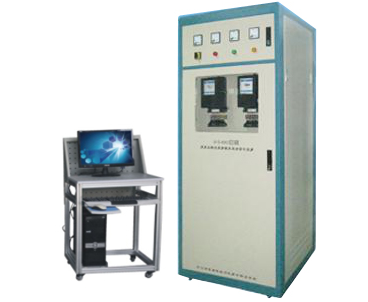

LG-DJL02型 低壓電能計量模擬操作試驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
我公司研發的LG-DJL02型 低壓計量模擬操作試驗裝置是仿真低壓計量裝置運行狀態、結構組成、典型錯誤分析的自動化設備。適用于供電企業、農電企業、供電營業所從事電能計量及其裝置安裝、運行、維護、檢修、用電檢查、與抄表核算及相應崗位上的人員的技能培訓與考核。
二、主要技術參數和技術指標
1、三相電源輸出電壓：3×（57.7V）/100V； 3×（220V）/380V，
2、三相電源輸出電流：3×5A（１０0Ａ）用戶可選
3、三相電源電壓、電流：幅度調節0～100% 調節細度1%
4、三相電源輸出頻率：45Hz～65Hz 調節細度0.1 Hz
5、控三相電源輸出相位：0～359.9° 調節細度0.1°
6、電流表、電壓表0.5級
7、三相電源具有過壓和過流自動保護功能并具有接地保護端子
8、裝置供電電源：220V,功耗≤１０００VA
9、柜體體積：≯840×1500×2300（寬×深×高）(mm)
10、重量：大約150Kg。
三、主要功能
1、計量箱和計量柜一體化設計：前面為計量箱，后面為計量柜；
2、模擬單相直通表、帶CT單相的電能表（電子式、機械式電能表；電子式多功能電能表）的裝表接電及各種負荷和功率因數下的運行；
3、模擬三相四線低壓電能表、帶CT的三相四線低壓電能表（電子式、機械式有功和無功電能表；電子式多功能電能表）的裝表接電及各種負荷和功率因數及各種不平衡狀態下的運行低壓計量柜采用GGD型，同時可掛單相直通表和帶CT單相的電能表，同時可掛三相四線有功表和無功表；
4、配接低壓?jiǎn)蜗嘤泄﹄娔鼙怼⑷嗨木€有功無功電能表的接線，觀察運行現象，分析正確與錯誤，并排查故障；
5、裝置電源側有漏電保護功能，當出現漏電和操作人員觸電時及時切斷電源，保護操作人員的安全；三相程控電源當負載過大時會關掉輸出電壓電流并報警提示；
6、計算機自動判斷接線是否正確，同時繪制接線圖、矢量圖并保存考核成績，大大減輕老師現場查線的勞動強度，提高工作效率，提高單位時間內培訓的人次；通過計算機設置低壓計量柜的典型錯誤狀態，一臺計算機可通過RS485總線通訊方式控制多臺低壓計量柜；
7、系統具有語音提示功能、 系統具有獨立的計時功能；
8、培訓操作人員掌握電能計量技術監督標準和國家標準、電力行業標準、熟悉實際工作中遇到的各類情況；
9、培訓學員學習單相、三相四線電能表的結構組成、工作原理、性能特點、安裝、運行及維護
10、培訓學員針對單相、三相四線電能表異常運行進行錯誤分析及排查
11、培訓學員追補電量、更正系數的能力
12、培訓學員在不同負荷狀態下電流互感器的選擇和電壓電流導線的選擇
13、培訓學員認識電流互感器安匝比不對時電能表狀態
14、培訓學員認識缺相時電能表狀態
15、培訓學員裝表接電工藝的培訓、考核和技能鑒定
16、培訓學員低壓計量裝置反竊電的技能
四、符合的技術標準和規范
《電能計量裝置技術管理規程》DL/T448-2000
《電能計量裝置安裝接線規則》DL/T825-2002
《低壓電氣安全工作規程》DL477-2001
《低壓電力技術規程》DL/T499-2001
《安全用電規程》DL493-2001
《電力安全工作規程》（國家電網公司）
