LG-GCK02A型高壓配電及柱上變壓器實操系統

品牌：理工偉業 咨詢電話：010-82827827 82827835

序號	名稱	型號	單位	數量
1	10kv高壓配電開關柜計量柜	GCK	套	1
2	10kv高壓配電開關柜進線柜	GCK	套	1
3	10kv高壓配電開關柜出線柜	GCK	套	1
4	10kv高壓配電開關柜母聯柜	GCK	套	1
5	搬運小車		套	2
6	安全防護材料與工具		套	1
7	柱上變壓器實訓設備	LG-GCK-BY02	套	1

參考圖片

一、主要技術參數要求

1）額定絕緣電壓：直流660V

2) 額定工作電壓：交流380V

3）輔助電路額定工作電壓：交流380V、220V

4）母線額定電流：600A

5）分支母線額定電流：60A；

6）柜體尺寸：柜高：2300mm，柜寬：800mm，柜深：1500mm

二、結構特征要求

1) 柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。

2）柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。

3) 柜體結構零件的表面保護層烤漆色澤美觀質量可靠。

4 )機械聯鎖：KYN28柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r門才能開啟以保證安全。

三、設備的功能特點和配置

本系統包含以下項目：

高壓計量柜、高壓進線柜、高壓出線柜、高壓母聯柜安全防護材料與工具、安全標志

四、配置清單

序號	設備名稱	數量	功能	主要性能及技術指標
1	高壓進線柜	1套	1、真空斷路器中置小車式 2、帶有上、下高壓隔離開關 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、具有五防、四遙功能 8、高壓電壓互感器（模擬） 9、高壓電流互感器	1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器JDZ-10 3、真空斷路器：VS1-12/630A戶內高壓真空斷路器 4、溫濕度控制器：N2K-(TH) AC220V 5、帶電顯示器：DSN-10/Q 6、微機保護器：SN100系列 7、多功能電能表：194E帶通訊接口 8、避雷器：HY5WS-17/50 9、上下隔離開關GN30-12D/630-20 10、操作聯鎖機構 11、接地開關
2	高壓計量柜	1套	1、可以進行各相電壓轉換操作 2、有三相電流、電壓指示儀表 3、設備帶有前后有隔離保護鋼板 4、開有必要的觀察窗 5、進線方式：上下均可進出 6、高壓電壓互感器（模擬） 7、高壓電流互感器 8、有功功率測量 9、有功電能測量 10、其他電量測量 11、具有五防、四遙功能	1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器 3、三相有功表：DS862 4、三相無功表：DXS196 5、溫濕度控制器：N2K-(TH) AC220V 6、帶電顯示器：DSN-10/Q 7、電磁鎖：DSN-BM/Z AC220V 8、多功能電能表：194E帶通訊接口 9、加熱器：JRD2-50W AC220V
3	高壓出線柜	1套	1、真空斷路器 2、中置小車式 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、具有五防、四遙功能 8、高壓電壓互感器（模擬） 9、高壓電流互感器	1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器 3、真空斷路器：VS1-12/630A中置小車式戶內高壓真空斷路器 4、溫濕度控制器：N2K-(TH) AC220V 5、帶電顯示器：DSN-10/Q 6、避雷器： 17/50 7、多功能電能表：194E帶通訊接口 8、微機保護器：SN100系列
4	高壓母聯柜	1套	1、真空斷路器中置小車式 2、可以進行各相電壓轉換操作 3、有三相電流、電壓指示儀表 4、斷路器板前操作 5、設備帶有前后有隔離保護鋼板 6、具有五防、四遙功能 7、高壓電流互感器	1、電流互感器：LZZBJ9-12/30/5 2、真空斷路器：VS1-12/630A戶內高壓真空斷路器 3、溫濕度控制器：N2K-(TH) AC220V 4、帶電顯示器：DSN-10/Q 5、微機保護器：SN100系列 6、多功能電能表：194E帶通訊接口 7、避雷器：HY5WS-17/50 8、操作聯鎖機構 9、中間繼電器
5	★自動化電力創新物聯網應用云平臺模塊	1套	本平臺將物聯網技術運用于電力自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。 1）數據云系統上傳2）手機app數據查詢3）歷史數據查詢4）數據分析統計5）短信報警6）微信報警7）微信反向控制8）二次開發
6	搬運小車	1臺	用于轉運真空斷路器
7	安全防護材料與工具	1套	1、安全防護用品 2、安全防護用品 3、安全防護用品 4~12、電氣設備維護工具	1、絕緣手套2副 2、絕緣靴2副 3、安全帽2頂 4、兆歐表2500V 1只 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、操作把手1只 8、絕緣拉桿1只 9、高壓驗電器1只 10、標示示牌1套 11、萬用表(DT890+) 12、兆歐表 2500V

、實驗內容：

（1）低壓斷路器、電流互感器、電壓互感器等低壓器件的認知實驗
（2）低壓斷路器的合閘、斷閘、運行檢修實驗
（3）送電倒閘操作實驗
（4）停電倒閘操作實驗
（5）由檢修轉為運行倒閘操作實驗
（6）由運行轉為檢修倒閘操作實驗
（7）電壓表、電流表、電能表的識讀操作

（8）10KV高壓開關柜故障

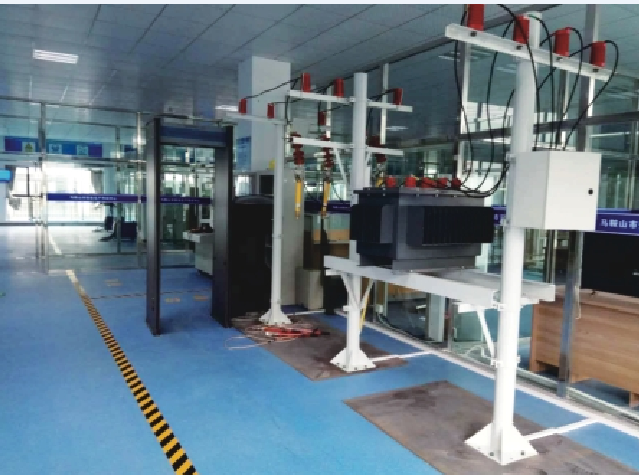

六、LG-GPD01柱上變壓器實訓設備

柱上變壓器主要包括仿真變壓器、跌落式熔斷器（低高壓各一套），可以對變壓器兩側熔斷器進行停送電操作，滿足國家標準考試要求。

設備規格≥2200mm*2000mm*2800mm。

1、設備配置

序號	設備/設施/器材	參考型號／規格	數量
1	10KV模擬油浸變壓器	380V-5kVA	1套
2	跌落式熔斷器	RW11-10/200	1組
3	隔離開關	DJW-100A	1組
4	高壓立瓶	P-15T	3個
5	氧化鋅避雷器	HY5WS-17/50	1組
6	刀閘開關橫擔		2根
7	變臺橫擔		2根
8	變壓器安裝臺架	槽鋼	1套
9	熔絲		若干
10	安全帽、護目鏡		2套
11	絕緣手套		2雙
12	絕緣靴		2雙
13	電工工具		1套
14	絕緣拉桿		1支
15	高壓驗電器		1支
16	標示標示牌		1批
17	其他設備、設施、器材		1套
