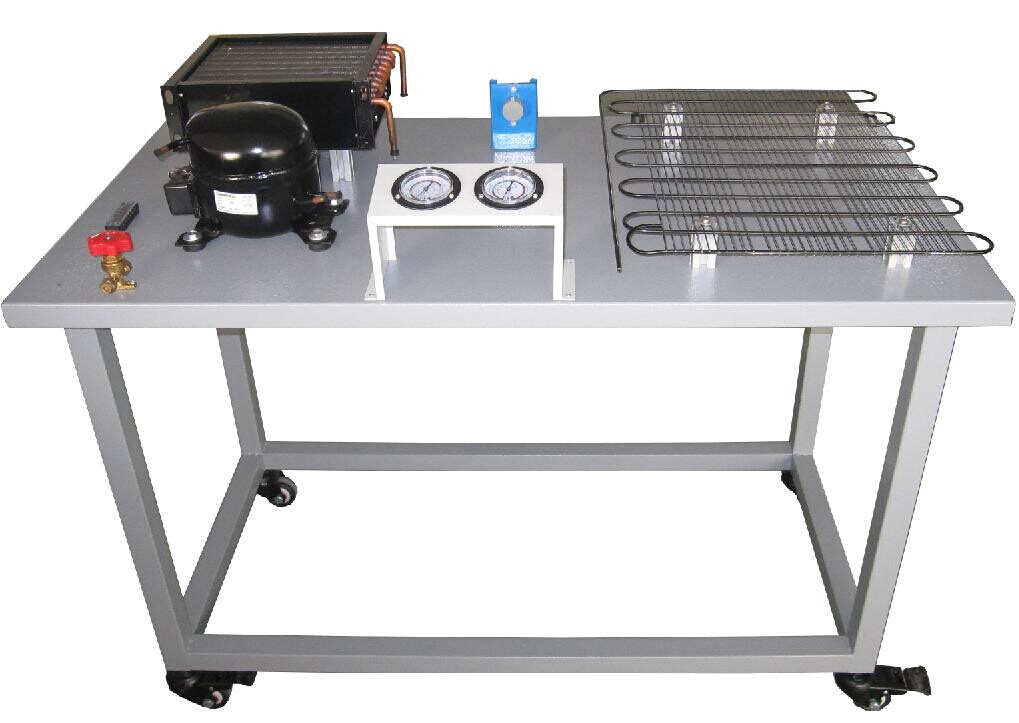

LGZL-W02型 制冷管路維修基本技能實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGZL-W02型 制冷管路維修基本技能實訓裝置主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
一、技術參數：
1、工作電源：單相三線 220V±5％ 50Hz
2、制冷劑：冰箱F-12
3、外形尺寸：1200×600×780mm
4、環境溫度：－10℃ ～40 ℃
5、相對濕度：<85%
6、設備重量：30Kg
二、配置清單：（單臺配置）：
三、操作工具：（單臺配置）
四、操作實驗
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機
1、工作電源：單相三線 220V±5％ 50Hz
2、制冷劑：冰箱F-12
3、外形尺寸：1200×600×780mm
4、環境溫度：－10℃ ～40 ℃
5、相對濕度：<85%
6、設備重量：30Kg
二、配置清單：（單臺配置）：
| 序號 | 名稱 | 數量 | 性能描述 |
| 1 | 壓縮機 | 1臺 | 臥式 |
| 2 | 冰箱過濾器 | 1個 | 銅質、管狀 |
| 3 | 冰箱冷凝器 | 1個 | 鐵質噴塑、片式 |
| 4 | 冰箱蒸發器 | 1只 | 鋁質、管式 |
| 5 | 冰箱溫控器 | 1只 | 機械可調 |
| 6 | 高壓表 | 1只 | 指針式 |
| 7 | 低壓表 | 1只 | 指針式 |
| 8 | 視液鏡 | 2只 | 圓鏡直視、銅質外殼 |
| 9 | 銅管 | 1套 | 圓形 |
| 10 | 手閥 | 1只 | 銅質 |
| 11 | 實驗臺架 | 1臺 | 鋼木結構 |
| 12 | 實訓指導書 | 1套 | 與實訓臺配套 |
| 序號 | 名;;稱 | 數量 | 性能描述 |
| 1 | 焊具 | 2只 | 便攜式 |
| 2 | 彎管器 | 1付 | 鋼質 |
| 3 | 擴口器 | 1付 | 鋼質 |
| 4 | 鋼管割刀 | 1把 | 鋼質 |
| 5 | 電鉻鐵 | 1把 | 內熱式 |
| 6 | 烙鐵架 | 1個 | 阻燃 |
| 7 | 剝線鉗 | 1把 | 多用 |
| 8 | 尖嘴鉗 | 1把 | 鋼質、絕緣 |
| 9 | 螺絲刀 | 2套 | 十字、一字各1把 |
| 10 | 真空泵 | 1臺 | 一個實驗室配一臺 |
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
