LG-DTS01型電梯安裝維修與保養實訓考核平臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、電梯實訓考核設備概述

LG-DTS01型電梯安裝維修與保養實訓考核設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求，采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。

LG-DTS01型電梯安裝維修與保養實訓考核設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構，且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道，不僅方便進行教學與實訓，而且營造了電梯安裝、維修與保養的真實情景。LG-DTS01型電梯安裝維修與保養實訓考核設備由控制系統采用串行通信的VVVF微機電梯控制系統，曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。具有電梯運行的真實功能，又科學、合理的整合電梯安裝、維修與保養的學習功能，是該裝置的特點。

實訓時，采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人，采用光幕屏蔽井道，防止學生或動物誤入井道等多重安全防護措施，保證教學與實訓的安全。

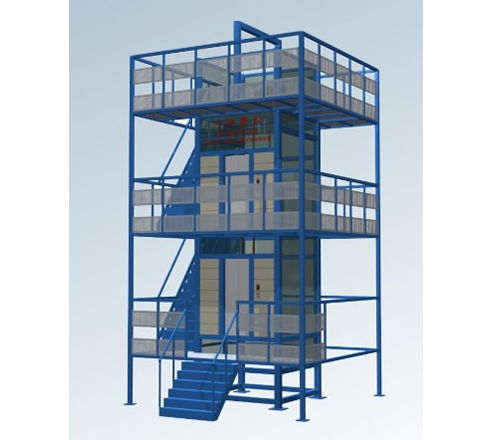

（圖片為參考，以實物為準）

二、電梯實訓考核設備技術參數

◎ 工作電源：三相五線供電AC 380 V /220 V ±7.5% 50Hz;

◎ 參考尺寸：4500 × 3700 ×8000 mm （長×寬×高）;

◎ 安全保護措施：具有接地保護、過流、過載、漏電保護及防摔、防撞保護功能，符合相關的國家標準;

◎ *大功率消耗≤7.5 kW。

三、電梯實訓考核設備配置清單：

規格型號	額定載荷	升降行程	臺面尺寸	備注
SJG實訓電梯1	500kg	5米	1.4*1.35米

四、實訓電梯主要用料明細：

序號	材料名稱規格	用途	產地
1	δ3mm花紋鋼板sus304不銹鋼	門	上海寶鋼
	100*40H16方管	橫軸架
	10# 軌道型鋼	導軌
	100*40矩形管、δ14,16鋼板	門架面板
	100*40矩形管、δ14,16鋼板	橫軸架
2	液壓泵 CBN系列齒輪泵	液壓系統	泰興鼎坤
	液壓油46#		上海
	雙層高壓油管		威陽西北橡膠
	油缸筒Φ60*5 ×2		無錫四方精密無縫管
	活塞桿 Φ40 ×2		泰興鼎坤
	密封件、防塵圈		臺灣鼎基
3	電機	380V 2.2Kw	榮成市華宇機電有限公司
3	電器原件	電源線路控制	正泰集團
4	其他配件	滑輪、鏈輪	泰興鼎坤
		HRB軸承、鋼珠	哈爾濱
		鏈條、照明燈	泰興鼎坤
其他	使用說明書/保修卡/合格證

五、實訓電梯詳細用料配置：

序號	名稱	技術規格	備注
1	門	δ3mm花紋鋼板sus304不銹鋼
1	門	60*40	H16方管
2	道軌	10#	軌道C型鋼
3	門架面板橫軸架	100*40δ10 11	矩形管鋼板
4	油缸筒	￠60*5（2只）	內徑精磨
5	活塞桿	￠40（2只）	高碳鉻軸承鋼（外徑精磨）
6	活塞	￠60（2只）	耐磨鑄鐵
7	Y型密封圈	￠60（2只）	華而卡
8	臺面	1.41.352.5	3mm厚花紋板及70×70H16方管
9	高壓油管	DN848MPa	咸陽航空油管
10	液壓件接頭	￠8	蘇州
11	電磁閥	JBZE8	蘇州
12	高壓齒輪泵	E304	泰興鼎坤
13	控制變壓器	BK50C-380V220V36V24V12V6V	德力西
14	交流接觸器	CJXZ-1210	德力西
15	中間電磁繼電器	JZX－22FD－4Z	德力西
16	行程開關	LX19-001	德力西
17	按鈕	NB4	德力西
18	電磁閥	直流－24V	德力西
19	漏電斷路器	DZ47-36 D10	德力西
20	雙色信號燈	AD16-22D/S	德力西
20	額定載荷	500kg	操作高度5000mm

注：自產品交貨起壹年內，正常使用情況下，由于產品質量原因(非使用不當?shù)热藶樵?造成的設備故障，免費保修。
