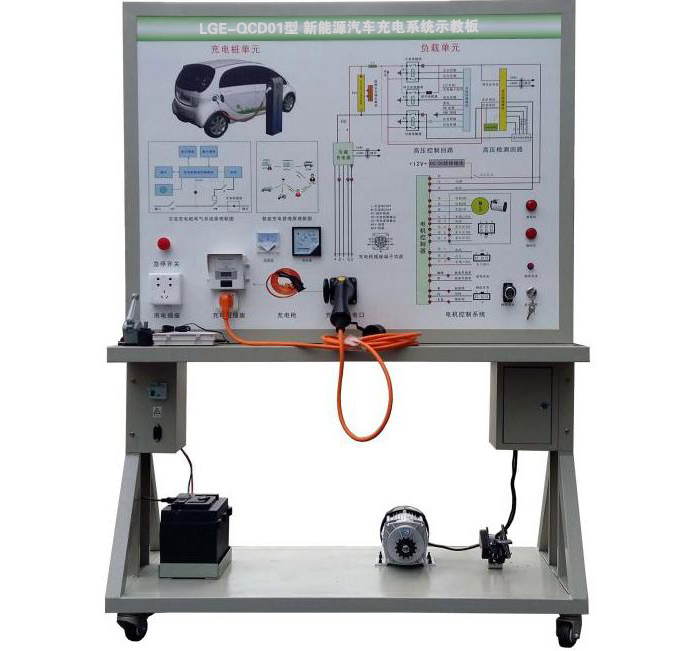

LGE-QCD01型 新能源汽車充電系統示教板
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
該設備完整展示了新能源汽車充電裝置系統,全面展示了充電樁的組成、結構、原理、操作及排故障。配套國標充電槍與車載充電座,且安裝真實的驅動電動機運行負載。
二、功能特點
1.詳細的原理框圖展示，真實可操作運行的充電系統與電機驅動系統。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電與電機驅動系統的工作原理。
3.真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
4.面板上安裝有點火開關、充電樁分解組件，電機驅動系統組件，電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機與電池等模塊與操縱開關。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.配套充電樁智能充電卡片、充值軟件。
7.安裝充電樁的電壓表與電流表，同步顯示數據。
三、產品組成
電動車交流單槍充電樁、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、蓄電池組、負載單元等組成，可移動的臺架。
四、技術規格
1.供電電源：AC220V ±10% 50Hz
2.供電電流：*大32A
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
3.設備顏色：標準7032等
4.鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
五、實訓項目
1.交流充電樁內部電路原理實訓。
2.交流充電樁的部件組成及作用實訓。
3.交流充電樁的操作方法實訓。
4.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓。
5.故障設置、排除思路和方法實訓。
6.智能充電卡片、充值軟件應用實訓。
六．基本配置(每臺)
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
該設備完整展示了新能源汽車充電裝置系統,全面展示了充電樁的組成、結構、原理、操作及排故障。配套國標充電槍與車載充電座,且安裝真實的驅動電動機運行負載。
1.詳細的原理框圖展示，真實可操作運行的充電系統與電機驅動系統。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電與電機驅動系統的工作原理。
3.真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
4.面板上安裝有點火開關、充電樁分解組件，電機驅動系統組件，電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機與電池等模塊與操縱開關。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.配套充電樁智能充電卡片、充值軟件。
7.安裝充電樁的電壓表與電流表，同步顯示數據。
三、產品組成
電動車交流單槍充電樁、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、蓄電池組、負載單元等組成，可移動的臺架。
四、技術規格
1.供電電源：AC220V ±10% 50Hz
2.供電電流：*大32A
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
3.設備顏色：標準7032等
4.鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
五、實訓項目
1.交流充電樁內部電路原理實訓。
2.交流充電樁的部件組成及作用實訓。
3.交流充電樁的操作方法實訓。
4.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓。
5.故障設置、排除思路和方法實訓。
6.智能充電卡片、充值軟件應用實訓。
六．基本配置(每臺)
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm | 套 | 1 |
| 2 | 充電樁組件 | 國標220V16A,3.5KW | 套 | 1 |
| 3 | 充電插座與充電槍 | 國標 | 套 | 1 |
| 4 | 智能充電卡片、充值軟件 | 配套 | 套 | 1 |
| 5 | 電動車電機 | 48V1KW | 套 | 1 |
| 6 | 電動車電機控制器 | 48V1KW | 套 | 1 |
| 7 | 油門踏板，制動踏板，動力電池組 | 配套 | 套 | 1 |
| 8 | 模擬指示燈 | 配套 | 套 | 1 |
| 9 | 操作開關 | 配套 | 套 | 1 |
| 10 | 直流接觸器 | 配套 | 套 | 1 |
| 11 | 移動臺架 | 1240×600×1700mm (帶自鎖腳輪裝置) | 臺 | 1 |
| 12 | 故障模擬與排除裝置 | 配套 | 套 | 1 |
| 13 | 保險絲盒 | 配套 | 套 | 1 |
| 14 | 保修卡/合格證 | 配套 | 套 | 1 |
| 15 | 教師手冊 | 配套 | 套 | 1 |
