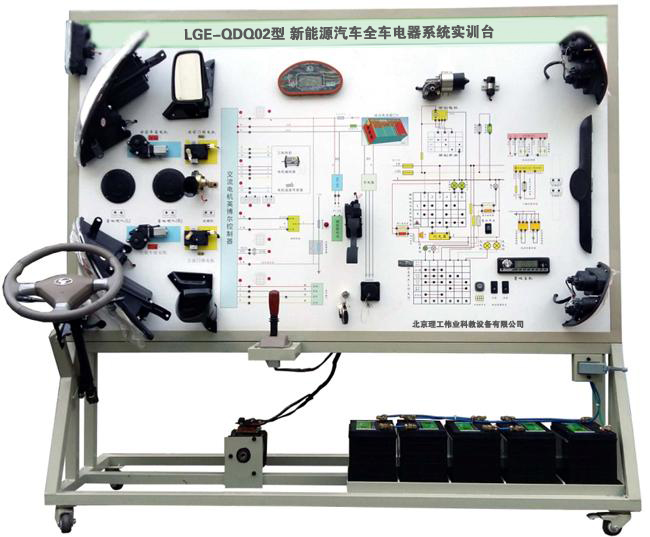

LGE-QDQ02型 新能源汽車全車電器系統實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
該設備采用全新時風純電動車身電器實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。適用于各類院校對純電動汽車車身電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的純電動車身電器系統，充分展示純電動車身電器系統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動車身電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測純電動車身電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.為更好地開展電控系統實訓教學，要求配套信號仿真系統（要求一體式）:
仿真系統采用7寸觸摸屏采用電阻觸摸，具有使用壽命長、觸摸精度高特點，它與單片機之間采用SPI通信，觸摸靈敏度高。FPGA與單片機直接用RS232通信，接收單片機傳送的設置參數，控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出，能產生國產基本車型發動機與底盤傳感器系統等18路信號（包含霍爾、磁電、光電等信號）輸出。
6.其他要求：
（1）投標現場提供汽車信號仿真系統樣品演示。
（2）投標現場提供汽車信號仿真系統設計方案與源程序驗證。
三、技術規格
1.外形尺寸（約）：1740×650×1700mm(長×寬×高)
2.動力電源：原車 48V
3.工作電壓：原車
4.工作溫度：-40℃～+50℃
5.顏色：7032
6.鋼管：40*40*3mm
7.機柜：1.5mm冷板沖壓成形，背面設置維修門；
8.移動腳輪：100*60mm
四、基本配置（每臺）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
該設備采用全新時風純電動車身電器實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。適用于各類院校對純電動汽車車身電器理論和維修實訓的教學需要。
1.真實可運行的純電動車身電器系統，充分展示純電動車身電器系統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動車身電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測純電動車身電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.為更好地開展電控系統實訓教學，要求配套信號仿真系統（要求一體式）:
仿真系統采用7寸觸摸屏采用電阻觸摸，具有使用壽命長、觸摸精度高特點，它與單片機之間采用SPI通信，觸摸靈敏度高。FPGA與單片機直接用RS232通信，接收單片機傳送的設置參數，控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出，能產生國產基本車型發動機與底盤傳感器系統等18路信號（包含霍爾、磁電、光電等信號）輸出。
6.其他要求：
（1）投標現場提供汽車信號仿真系統樣品演示。
（2）投標現場提供汽車信號仿真系統設計方案與源程序驗證。
三、技術規格
1.外形尺寸（約）：1740×650×1700mm(長×寬×高)
2.動力電源：原車 48V
3.工作電壓：原車
4.工作溫度：-40℃～+50℃
5.顏色：7032
6.鋼管：40*40*3mm
7.機柜：1.5mm冷板沖壓成形，背面設置維修門；
8.移動腳輪：100*60mm
四、基本配置（每臺）
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 示教板面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 點火開關 | 原車 | 個 | 1 |
| 3 | 組合儀表 | 原車 | 套 | 1 |
| 4 | 組合開關 | 原車 | 套 | 1 |
| 5 | 左右前大燈總成 | 原車 | 套 | 1 |
| 6 | 左右前霧燈 | 原車 | 套 | 1 |
| 7 | 左右轉向燈 | 原車 | 套 | 1 |
| 8 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 9 | 左右組合尾燈 | 原車 | 套 | 1 |
| 10 | 牌照燈 | 原車 | 套 | 1 |
| 11 | DC電源轉換系 | 原車 | 套 | 1 |
| 12 | 燈光開關 | 原車 | 套 | 1 |
| 13 | 剎車燈開關 | 原車 | 套 | 1 |
| 14 | 倒車燈開關 | 原車 | 套 | 1 |
| 15 | 危險燈開關 | 原車 | 套 | 1 |
| 16 | 線束 | 配套 | 套 | 1 |
| 17 | 雨刮總成 | 原車 | 套 | 1 |
| 18 | 雨刮控制器 | 原車 | 個 | 1 |
| 19 | 噴水電機 | 原車 | 套 | 1 |
| 20 | 噴水壺 | 原車 | 套 | 1 |
| 21 | 喇叭 | 原車 | 個 | 2 |
| 22 | 喇叭繼電器 | 原車 | 個 | 1 |
| 23 | 各類繼電器 | 原車 | 套 | 1 |
| 24 | 霧燈 | 原車 | 個 | 1 |
| 25 | 電動車窗與中控開關 | 原車 | 套 | 1 |
| 26 | 電動后視鏡與開關 | 原車 | 套 | 1 |
| 27 | 中控鎖電腦 | 原車 | 個 | 1 |
| 28 | 門鎖電機 | 原車 | 套 | 1 |
| 29 | 電動窗電機 | 原車 | 套 | 1 |
| 30 | 音響總成 | 原車 | 套 | 1 |
| 31 | 揚聲器 | 6"，200W | 對 | 1 |
| 32 | 輔助蓄電池 | 12V 45Ah | 臺 | 1 |
| 33 | 保險絲盒 | 配套 | 個 | 2 |
| 34 | 電源總開關 | 50A | 個 | 1 |
| 35 | 移動臺架(帶自鎖腳輪裝置) | 1740×650×1700mm(長×寬×高) | 臺 | 1 |
| 36 | 故障模擬與排除裝置 | 配套 | 套 | 1 |
| 37 | 教師手冊 | 配套 | 套 | 1 |
| 38 | 合格證與保修卡 | 配套 | 套 | 1 |
