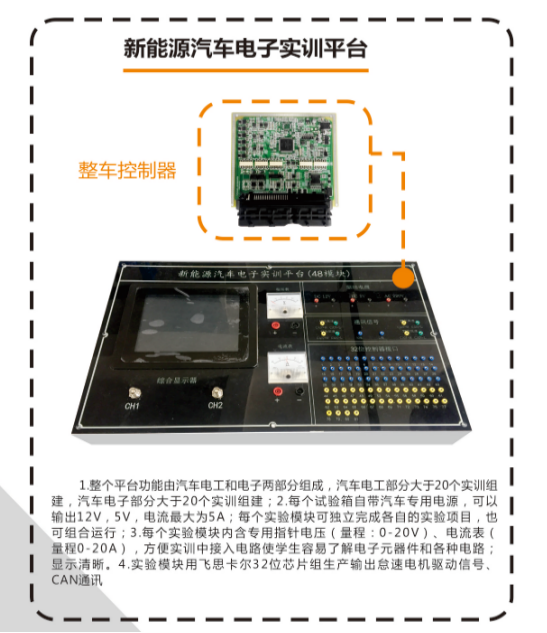

LGE-XNY005型 新能源汽車電子實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、技術參數
1、工作電源：?jiǎn)蜗嘟涣?20V±5% 50HZ
2、外形尺寸：580mm×400mm×150mm
3、整機功耗：<60W
4、環境溫度：-5℃～40℃
5、相對濕度：≤85%（25℃）
二、主要設置及性能特點
1.實驗板
（1）母板采用2mm厚印制線路板制成，正面印有連線、字符等，反面是相應的印刷線路及有關元器件等。
（2）母板上設有若干個高可靠的圓腳集成塊插座（8P、14P、16P、20P、28P）。母板上固定器件有電位器、電容器、按鈕開關以及晶振等。還設有400多個高可靠鎖緊式防轉疊插座（與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好）作為實驗連接點、測試點，實驗接線時，只要拿鎖緊插頭線相互連接即可。
（3）母板設計合理，接觸可靠，實驗靈活方便。徹底解決了長期使用接觸不良等問題。
2.直流電源：提供雙+5V/0.5A和雙0～30V/0.5A的穩壓電源四路,均有短路保護自動恢復功能,均具有短路報警指示功能。
3.脈沖信號源：提供正、負輸出單次脈沖一組和一組頻率1KHZ、10KHZ、100KHZ、500HZK附近連續可調的方波脈沖源，通過頻率細調電位器對輸出頻率進行細調。
4.三態邏輯測試筆：高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或電平處于不高不低的電平值時黃色發光管亮。
5.新能源汽車電控及驅動使用元器件，展示電器元件及驅動電路。
6.實驗用配件：線路板上配有繼電器、二極管、三極管、接觸器、MOS管、熔斷器、IGBT模塊、電位器、電容、數字電流表等常規元件多只。
7.基于FREESCALE 32位單片機的控制系統及驅動電路。
8.保護箱 高強度ABS工程塑料保護箱，造形美觀大方。
9.備有實驗連接線和實驗指導書等。
