LGE-EPS036型 純電動汽車電動轉向助力EPS實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835

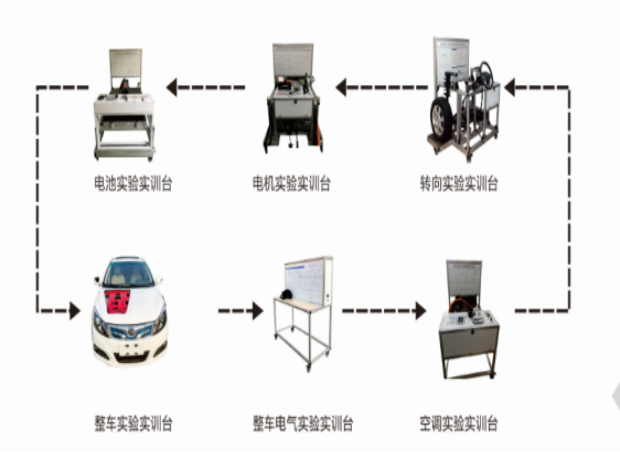

一、概述
LGE-EPS036型 純電動汽車電動轉向助力EPS實訓臺的基礎部件為純電動新能源汽車拆解零部件。選用原裝全新純電動汽車齒輪齒條式電動助力轉向系統（EPS）；真實地呈現了純電動汽車EPS系統核心零部件之間的連接控制關系、安裝位置和運行參數。各主要部件安裝在平臺上，電氣連接方式與實車相同，斷電后可以方便拆卸。實訓臺配備智能化故障設置和考核系統，由教師設置故障，學員分析并查找故障點，各主要零部件引出檢測口，直接在故障部位檢測，掌握實車故障處理能力。借助智能開關，在智能移動講臺顯示屏上再現低速和高速不同狀況下轉向助力大小。
二、設備組成
1.控制部分：轉向助力系統電子控制單元
2.硬件部分：控制電機、電子助力轉向機、轉向管柱、方向盤、左前懸掛、右前懸掛、車輪總成、元寶梁、轉角盤。
3.檢測與應用：電路圖面板、雙向檢測端子
三、技術參數標準
1.軸距[mm]：2718
2.整備質量[kg]：2220
3.電動機總功率[kw]：100
4.最大續航里程[km]：400
5.EPS動力工作電源：DC12V
6.低壓控制工作電源：DC12V
7.EPS電機功率：200W
四、功能要求
1.展示功能：新能源車型的EPS電子助力轉向系統的組成所有元件取下，合理的擺放在鋁型材的臺架上，部件清晰可見，即方便對部件認識有方便檢測。
2.動態展示：本設備可以運行，能夠?qū)崿F(xiàn)原車的所有功能。轉向助力的曲線會隨著車速改變而改變。
3.工作原理分析：面板上的原理示意圖，充分展現了轉向系統的結構和工作過程。
4.檢測功能：控制面板上有原車的彩色噴繪電路圖，在電路圖的連線上安裝有雙向檢測端子，可以對照電路圖進行轉向系統各個引腳數據的提取。
5.診斷功能：通過原車診斷插口，可以對轉向系統進行診斷。項目為：讀取控制單元版本信息、讀取故障碼、清除故障碼、數據流。同時本實訓設備支持示波器的波形提取。
6. 實訓考核系統操作面板、立柱、底座采用模塊化設計，模具一體成型高強度ABS 吸塑外觀，內部鋁型材結構支架堅固耐用，電子原器件接線位立柱等封閉空間內，整機具備安全性與可靠性.
五、教學及實訓項目
1.新能源車型的電子助力轉向系統原件認知
2.新能源電子助力轉向系統轉向機結構及工作原理。
3.新能源電子助力轉向系統轉向助力控制工作原理。
4.新能源電子助力轉向系統扭力傳感器結構及工作原理。
5.新能源電子助力轉向系統線路檢測
6.新能源電子助力轉向系統診斷儀檢測
7.新能源電子轉向系統數據分析
8.新能源電子轉向系統故障檢測
9.新能源電子轉向系統故障分析
10.有助力轉向與無助力轉向的操作區別
