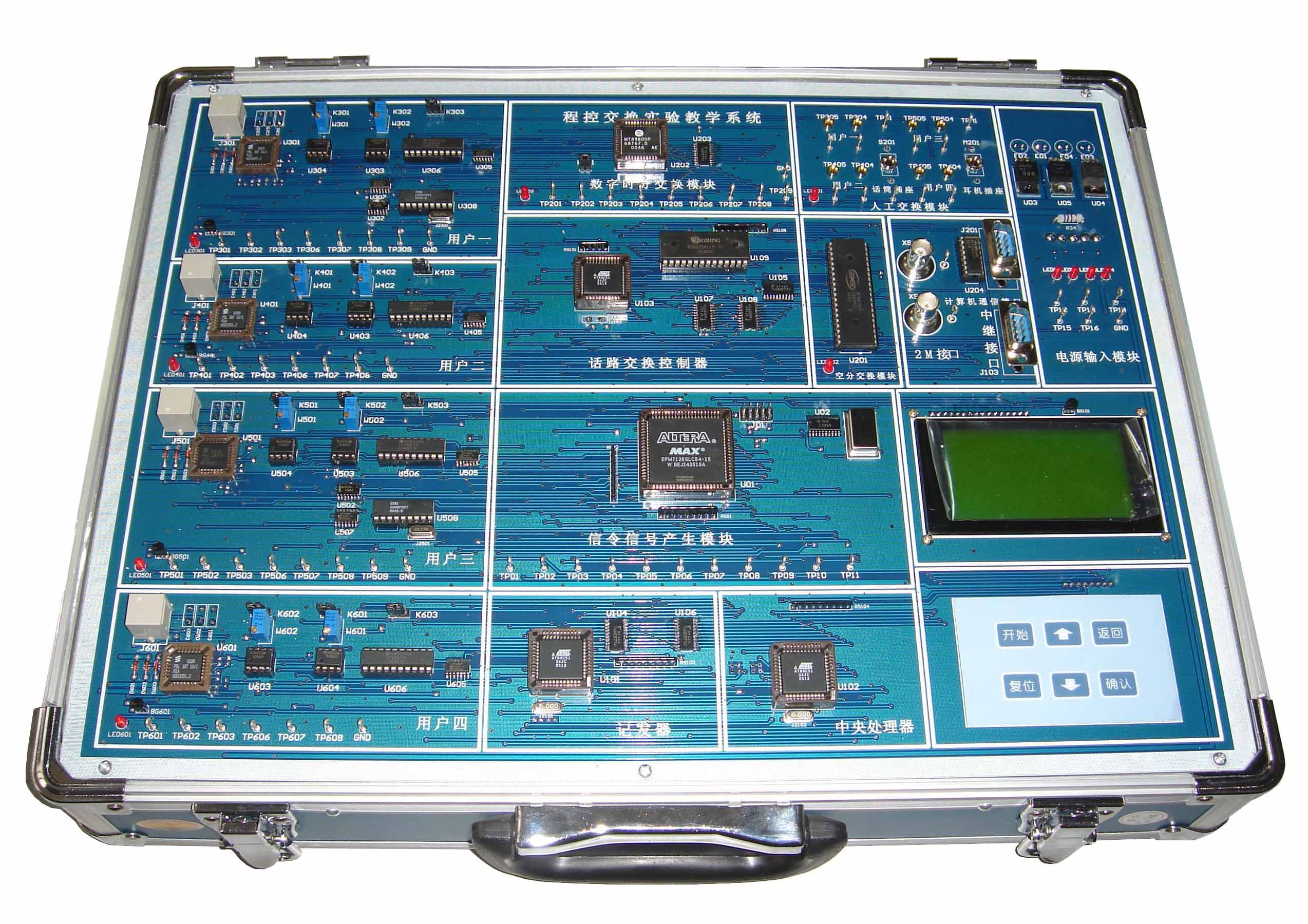

LG-DPJ03型 程控交換實驗教學系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一 、產品特點
1、液體顯示、PVC薄膜鍵盤。
2、交換網絡集成人工交換、空分交換和時分交換三種。
3、四路電話用戶，模擬中繼通信接口、RS232接口。
4、二臺系統之間可以實現中繼通信。
5、系統能和通信原理、程控交換、光纖通信、課程設計等構成通信網絡平臺。
6、管理控制模塊運動可編程器件EPM7128CPLD，產生撥號音為連續發送的500Hz信號；回鈴音信號為1秒送，4秒斷的5秒斷續的500Hz信號；忙音信號0.35秒送，0.35秒斷的0.7秒斷續的500Hz信號；通知音信號0.2秒送，0.2秒斷，0.2秒送，0.6秒斷的1.2秒不等間隔斷續的500Hz
7、雙音多頻接收器采用MT8870芯片，提供DTMF信號分離濾波和譯碼功能，輸出相應16種DTMF頻率組合的4位并行二進制碼，外置3.5795MHz晶體，與內含振蕩器產生基準頻率信號。
8、CPU中央處理器及控制檢測電路，主要由CPLD可編程器件EPM7128、鎖存器74HC573等組成，在實驗箱軟件的作用下，完成對話機狀態的監視、信號音及鈴流輸出的控制、電話號碼的識別、交換命令發送。
二、實驗內容
1．交換系統電源模塊實驗
2. 交換系統組成與結構實驗
3. CPU中央處理器實驗
4. 管理控制模塊EPM 7128 CPLD可編程器件實驗
5. 用戶接口模塊（主被叫）實驗
6. 信令信號的產生與觀測實驗
7. 雙音多頻（DTMF）接收與檢測實驗
8. 話路PCM的編譯碼實驗
9. 呼叫處理與線路信號的傳輸過程實驗
10. 二/四線變換與回波損耗測試實驗
11. 用戶終端電話信號電平調整實驗
12. 程控交換狀態設置實驗
13. 信號交換方式與狀態顯示實驗
14. 人工交換實驗實驗
15. 人工模擬話務臺實驗
16. 空分交換的過程與分析實驗
17. 空分中繼接口通信實驗
18. 通過計算機接口與空分交換模塊通信，用于二次開發
19. 可現場編程在線控制空分交換模塊，用于二次開發
20. 時分交換網絡基本原理實驗
21. 數字時分（T）接線器編程方法實驗
22. 局內數字交換實驗
23. 時間調度表與事件調度實驗
24. 數字時分中繼與編程實驗
25. 通過計算機接口與時分交換模塊通信，用于二次開發
26. 可現場編程在線控制時分交換模塊，用于二次開發
27. 液晶漢字與字符顯示編程實驗
28. 薄膜鍵盤掃描輸入編程實驗
29. 新服務功能及編程調試實驗
30. 對CPU監控處理程序局部修改實驗
31. 系統開放編程實驗
32. 程控交換系統指標測試實驗
33. 系統聯調綜合實驗
34. 創新設計與二次開發實驗
35. 2M接口實驗
36. 遠程計算機監控實驗
37. 光纖中繼實驗
三、實驗系統及配件配置（按20臺實驗系統配置）
|
序號 |
設備名稱 |
型號 |
單位 |
數量 |
備注 |
|
1 |
程控交換實驗教學系統 |
LG-DPJ03 |
臺 |
20 |
|
|
2 |
指導書 |
|
本 |
20 |
|
|
3 |
保修卡 |
|
張 |
20 |
|
|
4 |
光盤 |
|
張 |
1 |
|
|
5 |
串口線 |
|
根 |
10 |
|
|
6 |
中繼線 |
|
根 |
10 |
|
|
7 |
夾子線 |
|
根 |
20*2 |
|
|
8 |
合計 |
|
|
|
|
