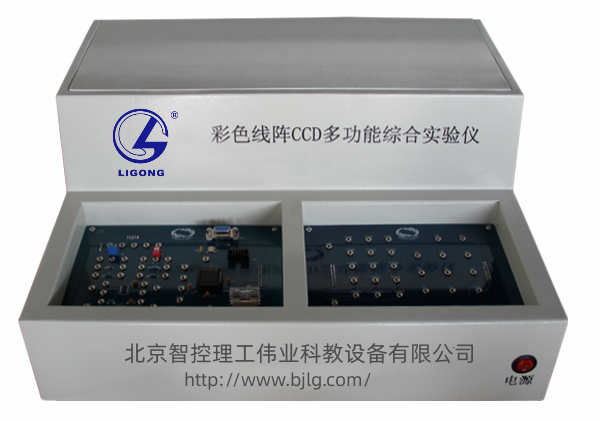

LG-GXZ05型 彩色線陣CCD多功能綜合實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品介紹
LG-GXZ05型彩色線陣CCD多功能綜合實驗儀是我公司針對光電圖像傳感器領域及機器視覺領域?yàn)楦咝Ｑ兄频囊豢罹C合性實驗儀產品。它具有很多同類產品的優點，不僅可以使學生和老師直觀的理解線陣CCD的原理，而且還能夠通過提供的軟件和動手搭建實驗器材使學生更進一步的了解線陣CCD的幾種典型應用；更重要的是學生通過提供的二次開發包可以充分發揮自己的創造力,還可以擴展更多的開發性實驗，真正的做到學以致用。本款實驗儀的特色在于它的實驗設施以及光學系統安裝在儀器內部，形成微型暗室，抽拉式上蓋設計方便學生打開進行觀察和實驗，使整套光學實驗效果更佳并不受外界光源的干擾。
二、教學目的
1.了解并掌握線陣CCD的工作原理及應用；
2.通過儀器提供的軟件SDK，再加上學生的創造力，使CCD的應用領域變得更寬；
3.使學生掌握彩色線陣CCD的幾種典型的應用；
4.為我國光電檢測技術的發展培養人才；
三、主要技術參數
1.傳感器：線陣CCD傳感器，TCD2252D RBG三線彩色線陣CCD，有效像元數：2700；像元尺寸：8μm×8μm，相鄰像元中心距48μm；
2.數據采集系統：三路并行8 Bit高速A/D轉換、USB接口方式數據采集；
3.信號輸出電器特性：模擬信號輸出5V；數字信號輸出，TTL電平；
4.CPLD:最大延遲時間 tpd(1)10.0ns；電壓電源 - 內部3 V ~ 3.6 V邏輯元件/邏輯 塊數目4；宏單元數64；門數1250；輸入/輸出數34；工作溫度0°C ~ 85°C；
5.操作軟件：兼容Microsoft Windows98、Windows2000、WindowsXP、win7；
6.儀器功能的顯示：計算機軟件的Windows界面用圖形顯示；
7.光源：白色LED遠心照明光源；白色LED均勻光源；
8.成像物鏡：50mm/f2多層鍍膜成像鏡頭，5片4組結構，光圈f2 - f16手動調整；
9.數字信號的輸出電平：TTL兼容輸出；
10.模擬信號的輸出電平：0 ~ 5V電壓輸出；
11.接口類型：USB2.0總線接口；
12.操作軟件：兼容Microsoft Windows98、Windows2000、WindowsXP；
13.輸入電壓：交流220V，50Hz輸入；
14.典型功耗：不大于25W；
15.主機：
（1）電源：AC220V，50Hz；直流功耗：不大于30W；
（2）外形尺寸：460mm(長)×400mm(寬)×200mm(高) ；
（3）重量：6.5kg；
四、主要技術指標
1.動態范圍：≤ 3000；
2.光源非均勻性：
（1）遠心照明光源：≤ 10%；
（2）透射光照明：≤ 20%；
3.成像范圍：≤ 58mm；
4.物鏡分辨率：≤ 80pl；
5.二值化方式的測量精度(像方)：± 0.005mm；
6.尺寸測量精度（物方）：分辨率不低于± 0.005mm；
7.振動測量范圍：±9mm；
8.振動測量精度（物方）：振幅誤差不大于± 0.005mm，頻率測量誤差不大于±0.01Hz；
9.角度測量精度（物方）：分辨率不低于±0.2度；
10.A/D采樣速率：≤ 2MHz；
五、實驗內容
1.線陣CCD工作原理與驅動波形觀測；
2.線陣CCD模擬輸出信號的調整；
3.通過采集卡對線陣CCD的模擬輸出信號進行A/D轉換和數據采集；
4.通過軟件浮動閾值對CCD的輸出信號進行二值化處理；
5.利用線陣CCD對物體尺寸進行非接觸的實時測量；
6.利用線陣CCD對物體的角度進行測量；
7.利用線陣CCD測量物體的振動；
8.利用線陣CCD識別一維條形碼；
9.利用線陣CCD掃描物體的二維圖像；
10.利用外置相機進行實物尺寸測量
11.擴展性實驗
（1）通過提供的CPLD程序，學生可以了解CPLD對外圍器件的控制；
（2）有能力的學生還可以自己編程來產生方波；
（3）通過提供的SDK和DEMO程序，編寫程序來采集擴展相機的數字信號；
（4）利用擴展相機并編寫軟件進行其他如尺寸測量等實驗；
六、配套文件資料
1.實驗指導書1本；
2.實驗軟件1套；
備注：客戶自行配置計算機及示波器。
