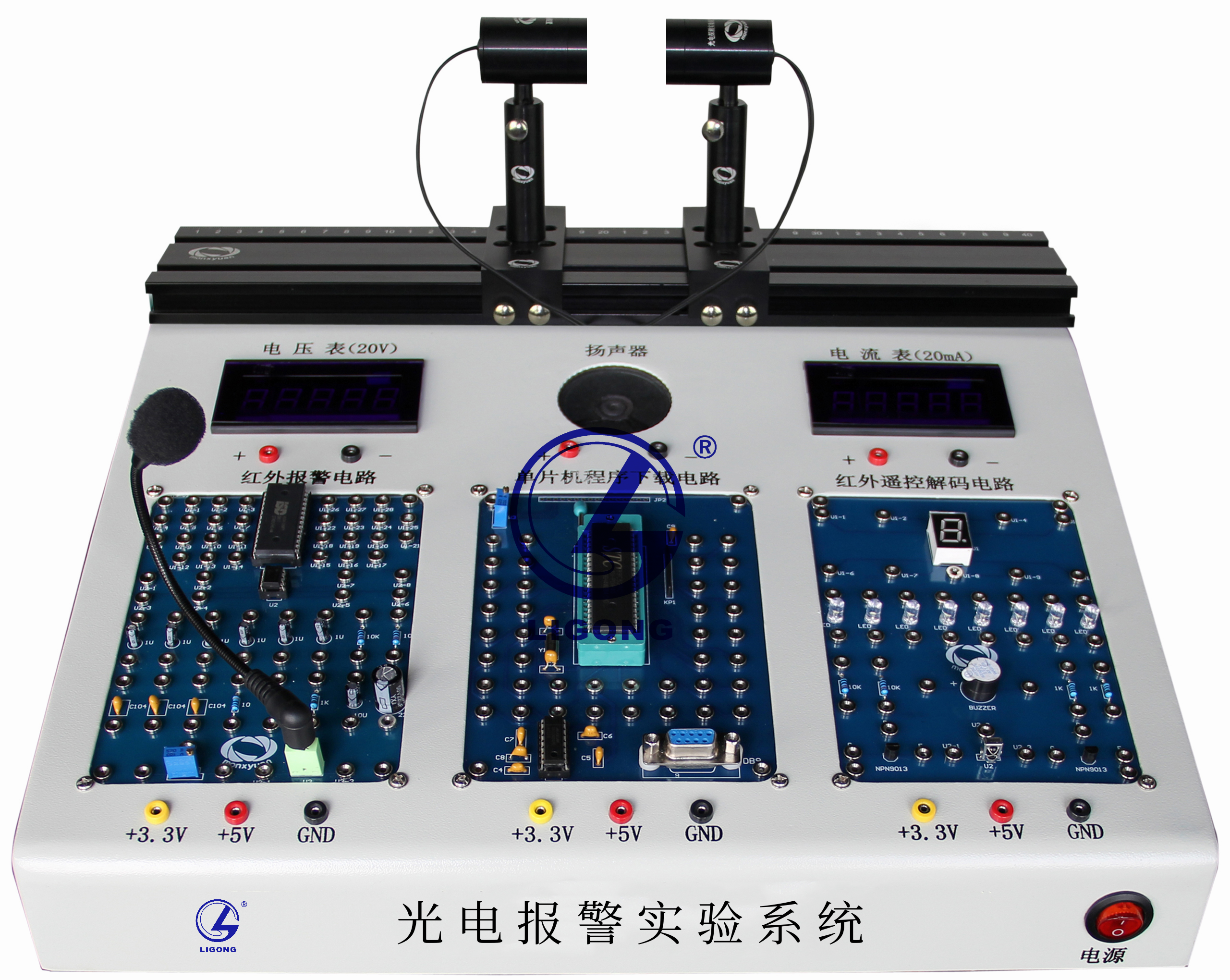

LG-GDB01型 光電報警實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
報警器的應用非常廣泛，在汽車、摩托車報警器，倉庫大門，以及家庭保安系統中，幾乎無一例外地使用了報警器電路。隨著社會科學技術的迅速發展，人們對報警器的性能提出了越來越高的要求。傳統的報警器通常采用觸摸式、開關報警器等。這類報警器具有性能穩定、實用性強等特點，但是也具有應用范圍窄等缺點。而且安全性能也不是很好。光電報警就很好的改善了這點。如今，LG-GDB01型 光電報警器已經廣泛應用到工農業生產、自動化儀表、醫療電子設備等領域本實驗的設計借助于模擬電路和數字邏輯電路，采用模塊化的設計思想，使設計變得簡單、方便、靈活性強。電路簡單容易實現，工作穩定，因此得到了廣泛的應用。
二、產品配置參數
1. 紅外熱像儀傳感器:I2C接口通信；像素:16×12,55度視場角；供電電壓2.9V ~3.6V；測試溫度-本地 -40°~85°，遠程 -40°~300°；工作溫度-40°~85°；
2. STM32單片機：ARM系列M4內核MCU+FPU,32位處理器；256KBflash ，64KB SRAM；
工作電壓1.7V~3.6V；封裝LQFP64；外部時鐘支持4~26MHZ,內部帶16MHZ時鐘；
3. 3.3V穩壓芯片：輸入電壓4.75~15V；輸出電壓3.3V；壓降1.1V@1A；最大輸出電流1A；穩壓精度3%；工作結溫范圍-40~125°；
4. 熱釋電紅外傳感器：靈敏元面積2.0×1.0mm2；輸出信號>2.5V；平衡度<20%；工作電壓2.2-15V；工作電流8.5-24uA；保存溫度-35℃- +80℃；視場139°×126°；
5. 紅外體溫傳感器：紅外溫度傳感器；量程0-50°；波長8-14µm；精度1%；信號輸出：5V；
6. 集成運算放大器：輸入偏置電流30pA；輸入失調電流3pA；輸入阻抗Ω；輸入噪音0.01pA/；共模抑制比100dB；DC電壓放大倍數106dB；
7. 顯示屏：3.5寸TFT帶觸摸液晶屏/9486：320X480點陣；模塊驅動芯片采用ILI9486，全視角面板，底板上帶有觸摸控制芯片和SD卡座；3.3V供電；
三、實驗內容
1. 紅外發射管伏安特性實驗
2. 紅外接收管暗電流和光電流測量實驗
3. 矩形波產生實驗（利用555芯片）
4. 門電路輸出實驗
5. HS1838輸出測量實驗
6. 紅外熱釋電特性實驗；
7. 單路信號報警及顯示實驗
8. 多路信號報警及顯示實驗
9. 紅外遙控器解碼實驗
10. 紅外遙控?cái)?shù)碼管顯示數字實驗
11. 紅外遙控發光二極管和蜂鳴器控制實驗
12. 紅外熱釋電報警實驗
13. 紅外體溫計設計實驗
14. 紅外熱像儀各像素點溫度顯示實驗
15. 紅外熱像儀熱成像實驗
四、能夠完成下述實驗內容：
（1）光電傳感器件原理與特性的實驗
1. 光敏電阻特性參數及其測量；
2. 光敏電阻伏安特性實驗；
3. 光敏電阻的變換電路；
4. 光敏電阻時間響應特性；
5. 光電二極管光照靈敏度的測量；
6. 光電二極管伏安特性的測量；
7. 光電二極管時間響應特性的測量；
8. 硅光電池在不同偏置狀態下的特性參數及其測量；
9. 測量硅光電池在反向偏置下的時間響應；
10. 光電三極管光照靈敏度的測量；
11. 光電三極管伏安特性的測量；
12. 光電三極管時間響應的測量；
13. 光電三極管光譜特性的測量；
14. 光電耦合器電流傳輸比的測量；
15. 光電耦合器件伏安特性的測量；
16. 光電耦合器件時間相應的測量；
17. 熱釋電器件基本原理實驗；
18. 熱釋電器件光譜響應的測試實驗；
19. 雪崩光電二極管（APD）特性實驗；
20. PIN光電二極管特性實驗；
21. 四象限光電傳感特性實驗；
★22. 紅外熱像儀各像素點溫度顯示實驗
★23. 紅外熱像儀熱成像實驗
（2）開放性設計實驗
1. 光敏電阻光控開關系統設計
2. 光敏電阻光控?zé)粝到y(tǒng)設計
3. 熱釋電報警系統設計
4. 光電報警系統設計
5. 太陽能充電系統設計
6. 硅光電池光照度計系統設計
7. 簡易光功率計系統設計
8. 紅外遙控系統設計
9. 紅外體溫計系統設計
10. 四象限位置測量系統設計
11. 對射式、反射式光電耦合開關里程表系統設計
12. 對射式、反射式光電轉速計系統設計
13. 光電測距系統設計
14. 基于R、G、B的顏色識別系統設計
15. 光纖煙霧報警及濃度顯示系統設計
16. 光纖位移測量系統設計
17. 光纖微彎稱重系統設計
18. 線陣CCD驅動系統設計
19. 大功率LED驅動系統設計
20. LED玩具系統設計
21. PSD位移測量系統設計
22. 數字溫度計系統設計
23. 太陽能節能臺燈系統設計
24. 音頻信號的光源調制解調系統設計
25. 光電指紋識別系統設計
（3）PSD位移傳感實驗
1.原理性實驗：
①PWM脈沖波調節激光發射器電壓實驗
②Stm32程序編寫、下載及調試實驗
③一維PSD輸出電壓測量實驗
④UC/GUI液晶顯示實驗
2.應用性實驗：
①光標位置檢測及顯示實驗
②PSD位置傳感器正弦波顯示實驗
（4）光電檢測技術實驗
1. 面陣CCD原理與驅動實驗；
2. 利用面陣CCD測量物體外形尺寸；
3. 利用面陣CCD提取物體的邊緣與輪廓；
4. 利用面陣CCD進行圖像采集與參數設置；
5. 利用面陣CCD進行投影與差影圖像分析；
6. 利用面陣CCD進行圖像的濾波與增強；
7. 利用面陣CCD進行形態學處理；
8. 利用面陣CCD進行物體的旋轉與縮放；
9. 利用面陣CCD對顏色識別；
10. 利用面陣CCD進行圖像信息的點運算；
11. 利用面陣CCD進行圖像的幾何變換；
12. 利用面陣CCD進行數據采集實驗；
（5）光纖傳感原理及應用實驗
1. LD光源P-I、V-I特性曲線測試設計實驗
2. 光纖微彎傳感系統設計實驗
3. 光纖位移傳感系統設計實驗
4. 光纖煙霧報警系統設計實驗
5. 光纖溫度傳感系統設計實驗
6. 光纖液位測量系統設計實驗
7. 光纖壓力傳感測量系統實驗
8. 光纖導光照明系統設計實驗
9. 光纖傳感角度測量設計實驗
（6）光電顯示實驗
1. 一位數碼管靜態顯示實驗；
2. 四位一體數碼管動態掃描實驗；
3. RGB三基色LED調色實驗；
4. 8*8藍色LED點陣漢字及圖片顯示實驗；
5. 8*8點陣動態顯示音樂頻譜實驗；
6. 紅綠雙色（32*64）LED廣告屏顯示內容編輯實驗；
（7）二次開發實驗（52單片機開發實驗）
1. 52單片機程序編寫實驗；
2. 52單片機外圍電路設計實驗；
3. 基于52單片機的數字時鐘設計實驗；
五、平臺配套文件資料
1. 實驗指導書1本；
2. 軟件：平臺軟、硬件使用手冊等內容；
3. 實驗錄像光盤1套 ；
