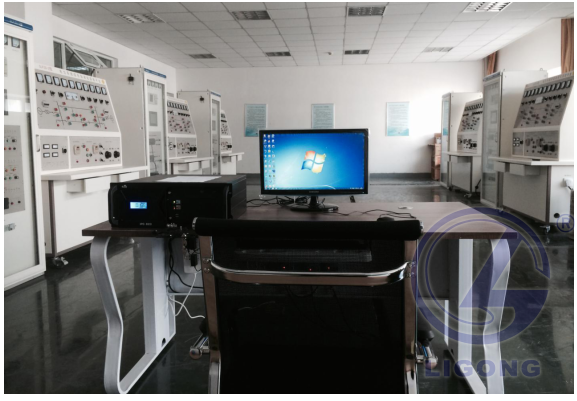

LGFDW-2A型 電力監控網絡調度系統
一. ★多機監控調度軟件功能要求
（1）具備SCADA/AGC的功能
（2）實時監測機組、調速系統、勵磁系統、電氣一次系統運行工況
（3）以實時曲線、歷史曲線、棒圖、報表等多種形式組態系統電壓、電流、功率、電能等電參數
（4）系統不同運行方式的遠動調整，斷路器跳合閘遙控
（5）進行發電機的增，減頻控制、升降壓控制
（6）可以保存各種實驗試驗數據，打印數據表格和潮流分布等
（7）主站對客戶端請求權分配及管理
（8）虛擬變電站仿真軟件模塊
（9）無限點、無限時硬件加密狗
（10）可以接入學校原有光伏發電系統的智能設備，進行統一監控管理
二. ★電力系統實訓與考核仿真軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
（1）圖形化組態變電站一次主接線，可以在組態界面上進行斷路器、隔離開關、接地開關進行分、合閘操作
（2）仿真35kV變電站正常運行工況和各種故障工況；
（3）虛擬變電站母線帶絕緣監察裝置，主變低壓側、10kV所有出線可進行故障設置（包括單相接地故障、相間短路、三相短路）；
（4）保護動作、保護拒動、控制回路斷線等變電站事故工況模擬；
（5）軟件可以選擇采用仿真數據（離線運行）或者實時數據（在線運行），實現變電站SCADA功能；
（6）軟件智能倒閘考核功能：實時監測倒閘操作過程，當學員出線倒閘錯誤時，立即發出聲光告警，并對錯誤次數進行累計和存儲，為教師對學員考核提供數據；
（7）采用C/S網絡結構配置主站和客戶機，主站對客戶機進行故障設置，實時監控管理與考核等功能；
（8）能開設的培訓項目要求：
1) 系統正常停/送電操作
2) 線路從運行狀態轉檢修倒閘操作
3) 線路從檢修狀態轉運行倒閘操作
4) 單母線從運行狀態轉檢修倒閘操作
5) 單母線從檢修狀態轉運行倒閘操作
6) 雙母線從運行狀態轉檢修倒閘操作
7) 雙母線從檢修狀態轉運行倒閘操作
8) 變壓器從運行狀態轉檢修倒閘操作
9) 變壓器從檢修狀態轉運行倒閘操作
10) 單相金屬性接地故障仿真與處理
11) 控制回路斷線與相間短路故障的仿真與處理
12) 保護拒動故障仿真與處理
（9）虛擬變電站軟件模塊
三. 通信網絡要求
監控主站與電力系統綜合自動化實驗平臺、變電站智能倒閘考核裝置之間的現場控制層網絡要求采用RS_485總線、無線通信、以太網三種通信方式兼?zhèn)涞幕旌贤ㄐ啪W(wǎng)絡。
四. 主控計算機
工控機品牌：研華/研祥/工控機配置：4U、19″標準上架整機/EC0-186V2NA(B)-6COM/I3-2120/2G內存/500G硬盤/ATX 250W電源/帶DVD-ROM光驅/鍵盤及鼠標，除主板自帶外露接口外，還引出4個COM(主板自帶2個，共引出6個COM) 、6個USB（前2后4）、1個LPT。(主板自帶5個PCI、1個PCI-E*1（PCI-E*4插槽)、1個PCI-E*16擴展槽位）/21.5寸液晶顯示器 1臺
五. 主站監控臺
監控臺尺寸：≥（高×寬×深）750 mm×2000 mm×1100mm
