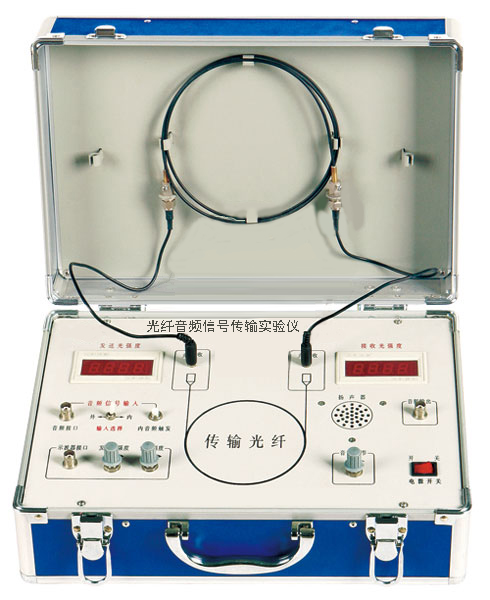

光纖音頻信號傳輸實驗儀

一、概述
隨著Internet網絡時代的到來，人們對數據通訊的帶寬要求越來越高，光纖通訊具有寬頻帶、高速、抗干擾等優點，正在得到不斷的發展和應用，通過光纖音頻信號傳輸實驗儀學生可以了解光纖傳輸系統的基本結構及各部件選配原則，初步認識光發送器件LED的電光特性，檢測器件光電二極管的光電特性及使用方法，基本的信號調制與解調方法，完成光纖通訊基本原理實驗。

二、產品特點
集光纖信號傳輸系統各部件于一體，結構緊湊
采用優質大線徑石英光纖，具有良好的光傳輸特性
設有外接和內置信號的接口
數字顯示靜態電光－光電傳輸特性，便于測量
傳輸系統信號頻響為20Hz～20kHz失真度小
三、配置及技術性能
1.光發送模塊
光信號強度調節及顯示：用于調節LED靜態驅動電流，調節范圍：0～20mA，對應光強0～2000
光信號的調制部分：音頻接口—用于外加音頻信號；示波器接口—連接外加正弦波、方波和三角波；輸入選擇—選擇內外音頻信號；內音頻觸發—啟動內置語音信號產生器加到靜態驅動電流上；音頻幅度調節—用于調節語音信號的強度
2.光信號的檢測與接收部分：
檢測器件：光電二極管
音頻輸出：用于連接示波器觀察解調的音頻信號的輸出波形
音量調節：調節揚聲器音量
光接收強度顯示：顯示靜態光接收強度，范圍：0～2000
四、實驗項目
光纖傳輸系統：電光－光電傳輸特性測定
LED靜態偏置電流與無失真正弦信號調制幅度關系的測定
光纖傳輸系統信號頻響特性的測定
各種波形（方波、三角波）光纖傳輸實驗
語音信號光纖傳輸實驗
