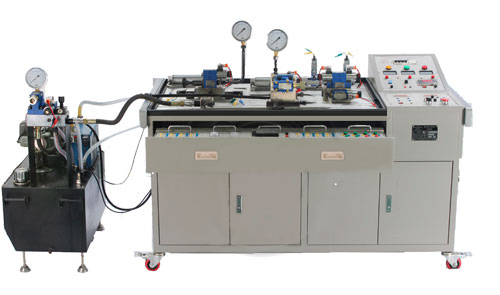

液壓系統故障分析與排除實訓考核裝置

一、產品概述
液壓系統故障分析與排除實訓考核裝置以典型的組合機床液壓系統為實訓對象，培養學生熟悉和了解液壓傳動的工作原理和基本概念、元件的組成特點和應用、組合機床液壓系統的組成等。初步掌握液壓系統的調試、常見液壓系統故障的處理和排除能力。同時本裝置還配有智能人機操作考核系統，教師可以通過上位機或智能人機操作系統進行故障的設置，學生通過故障現象并結合具體的電路進行分析，*后通過智能人機交換系統進行故障的排除，以提高學生的綜合能力。適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。

二、裝置特點
針對性強 可設置工業現場中液壓系統一些常見的故障，鍛煉學生分析問題和解決問題的能力。
安全性好設有液壓泵反轉、液壓泵吸油口堵塞及過載保護等功能，以防止長時間處于故障狀態使設備零件損壞。
三、技術參數
輸入電源：三相四線～380±10% 50Hz
工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)
裝置容量：＜2kVA
變量葉片泵：額定壓力7Mpa,額定流量8L/min
電機：額定電壓380V,額定功率1.5kW,轉速1420r/min,絕緣 B
四、系統配置

序號	名稱	型號	數量	備注
1	實訓臺		1臺
2	PLC主機模塊	西門子CPU224CN	1件	選配一種
		三菱FX1S-20MR	1件
		歐姆龍CPM2AH-20CDR-A	1件
3	按鈕開關模塊	12組帶燈控制按鈕接口	1件
4	繼電器模塊	4組直流繼電器接口	1件
5	時間繼電器模塊	2組直流時間繼電器接口	1件
6	電源模塊		1塊
7	智能人機交換模塊		1塊
8	變量葉片泵及電機	VP-08	1套
9	雙作用液壓缸		2個
10	耐震不銹鋼壓力表		2只
11	三位四通電磁換向閥	O型	1只
12	三位四通電磁換向閥	Y型	1只
13	二位四通電磁換向閥		2只
14	溢流閥		3只	廣研
15	減壓閥		2只	廣研
16	節流閥		2只	廣研
17	吸油過濾器		1個
18	油溫液面計		1個
19	清潔蓋		1個
20	空氣過濾器		1個
21	行程開關		4只
22	接近開關		1只
23	真空壓力發訊器		1只
24	擴口式管接頭		1套
25	內六角扳手		1套
26	流量計		1只
27	功率表		1只
28	銅管		1套
29	PLC通信下載線		1根
30	系統溢流閥閥板		1塊
31	電磁換向閥閥板		2塊
32	溢流閥閥板		1塊
33	減壓閥閥板		1塊
34	節流閥閥板		1塊
35	疊加閥閥板		1塊
36	四通接頭體		3塊
37	智能考核軟件（光盤內）		1套

五、實訓項目
組合機床液壓回路的安裝與調試
液壓系統常見故障的分析與排除
(1)模擬液壓泵進油口過濾器堵塞
(2)液壓泵反轉
(3)液壓泵進油管密封不良、阻力過大等常見故障
(4)溢流閥阻尼孔堵塞、錐閥漏裝、密封不良等常見故障
(5)換向閥閥芯卡死、換向部到位、不換向等常見故障
(6)減壓閥運行中常見故障
(7)節流閥小孔堵塞、節流性能不符合要求等常見故障
(8)組合機床電氣元件的常見故障
繼電器控制液壓基本回路實訓
PLC控制液壓回路實訓
液壓泵性能測試
