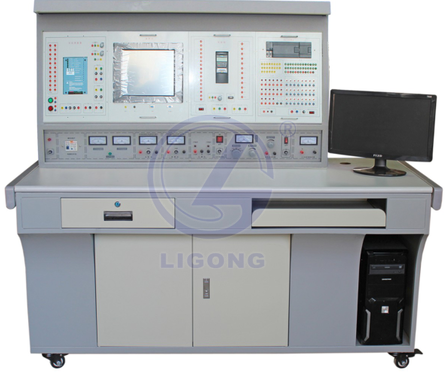

LG-TEST01型 電氣TEST操作實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備的特點及質量
1、LG-TEST01型 電氣TEST操作實訓臺是關于電機(Motor)及傳感器(Sensor)的實際適用例子，為了實習生們自己做程序及實習的設備。
2、電氣控制實訓裝置能實習機具及電器部分的動作和PLC程序之間的關聯關系。
3、因?yàn)?/span>構成的程序是用電氣來輸出的，所以需要明顯的構成。
二、配置要求
1、電氣操作臺
操作臺大小 : 1800(L) 790(W) 1600(H)
操作臺 : 鋁 40*40 下端
4段 鐵制箱柜 : 440(L) 700(W) 680(H)
Door 附著型
Foot Master 4ea 附著
配電柜及名片結緣板操作
2、變壓器
380V 3P
卷線形式 : 復卷式
用量 : 5KVa
1次電壓 : 380V
2次電壓 : 220V
頻率 : 50Hz
大小 : 370(W) 205(D) 320(H)
3、動力電源
NFB 5Kw, 3相
NFB 3Kw, 3相
旋轉 Lamp : 2ea
返回 Lamp : 2ea
旋轉 Button : 2ea
返回 Button : 2ea
緊急 Switch : 2ea
電纜接頭 : 8ea
斷電器 : 4ea
4、控制電源
- AC控制型 NFB : 2ea
- DC控制型 NFB : 1ea
- 動作 Lamp : 3ea
- 220V 插座 2口: 2ea
- 110V 插座 2口: 2ea
- DC 24V 電源供應器 5A (短路防止電路 內含) : 1ea
- DC 15V 電源供應器 2A (短路防止電路 內含) : 1ea
- DC 5V 電源供應器 1A (短路防止電路 內含) : 1ea
5、接近開關
AC控制型 NFB : 1ea
DC控制型 NFB : 1ea
動作 Lamp : 4ea
接近開關連接型接頭 : 15ea 以上
磁簧開關 短路防止電路 內含
Lamp 動作用 斷路器安裝
三、配置清單
1、PLC & GOT
2、CONTROL PANEL
