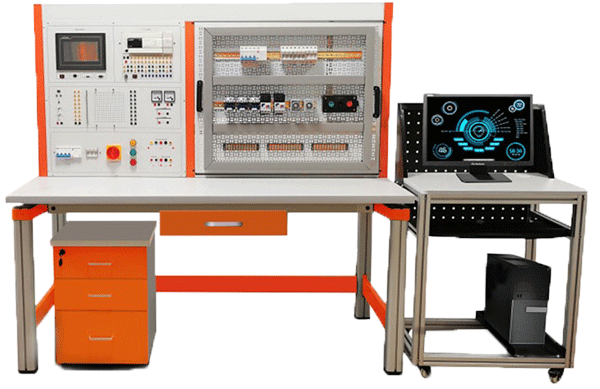

LGP-X16型 PLC實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
PLC實訓臺、電氣控制與PLC綜合實訓室設備主要用于院校應用電子技術、電子制造技術與設備、電子信息工程技術、機電設備維修與管理專業、電力系統自動化技術專業、電氣自動化技術專業、機電一體化技術、機械制造與自動化專業等《PLC應用技術》課程的實驗和實訓任務。PLC實訓設備為綜合性設備，可以進行維修電工初級、中級、高級、技師、高級技師的職業技能培訓、崗位培訓、科研等。PLC實訓臺集教學、實訓、培訓為一體的實訓平臺。電氣控制實訓裝置，電子電氣工控實訓臺，PLC可編程控制器，電動機等。要求學生根據題目自己設計實驗方案、準備相關材料、動手操作并記錄實驗實訓結果，培養學生掌握電氣技術，PLC技術，各種低壓電器和自動化設備的安裝、調試、維護技能。
PLC實訓平臺、PLC實訓裝置、可編程序控制器（也稱PC或PLC）是以微處理器為基礎，綜合了計算機自動控制和通信等技術的一種新型通用工業控制裝置，廣泛應用于鋼鐵、石油、化工、電力、建材、機械制造，汽車、輕工、交通運輸、環保以及文化娛樂等各種行業。
PLC（可編程邏輯控制器）被廣泛應用于工業自動化控制系統中，用于對機械、電氣和流體控制系統進行編程控制。為了培養工業自動化領域的專業人才，建設一個PLC實訓室，提供學生進行實踐操作和技能培訓的場所，對于提高學生的實際應用能力具有重要意義。
PLC實訓平臺、PLC實訓裝置以西門子S7-200 SMART PLC為控制核心進行外圍設計。實訓臺采用網孔式底板，可以根據需要進行擴展及更換控制對象。操作者不但在工作中培養系統搭建、器件選用與布局、安裝接線、檢修排故等專業技能，同時也體驗到職業素養中的社會能力與方法能力。
二、裝置特點
1、采用積木組合式結構，根據需要配置開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
3、虛實結合，機動靈活，實訓項目可擴展性強。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：（1400mm+600mm）×700mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
