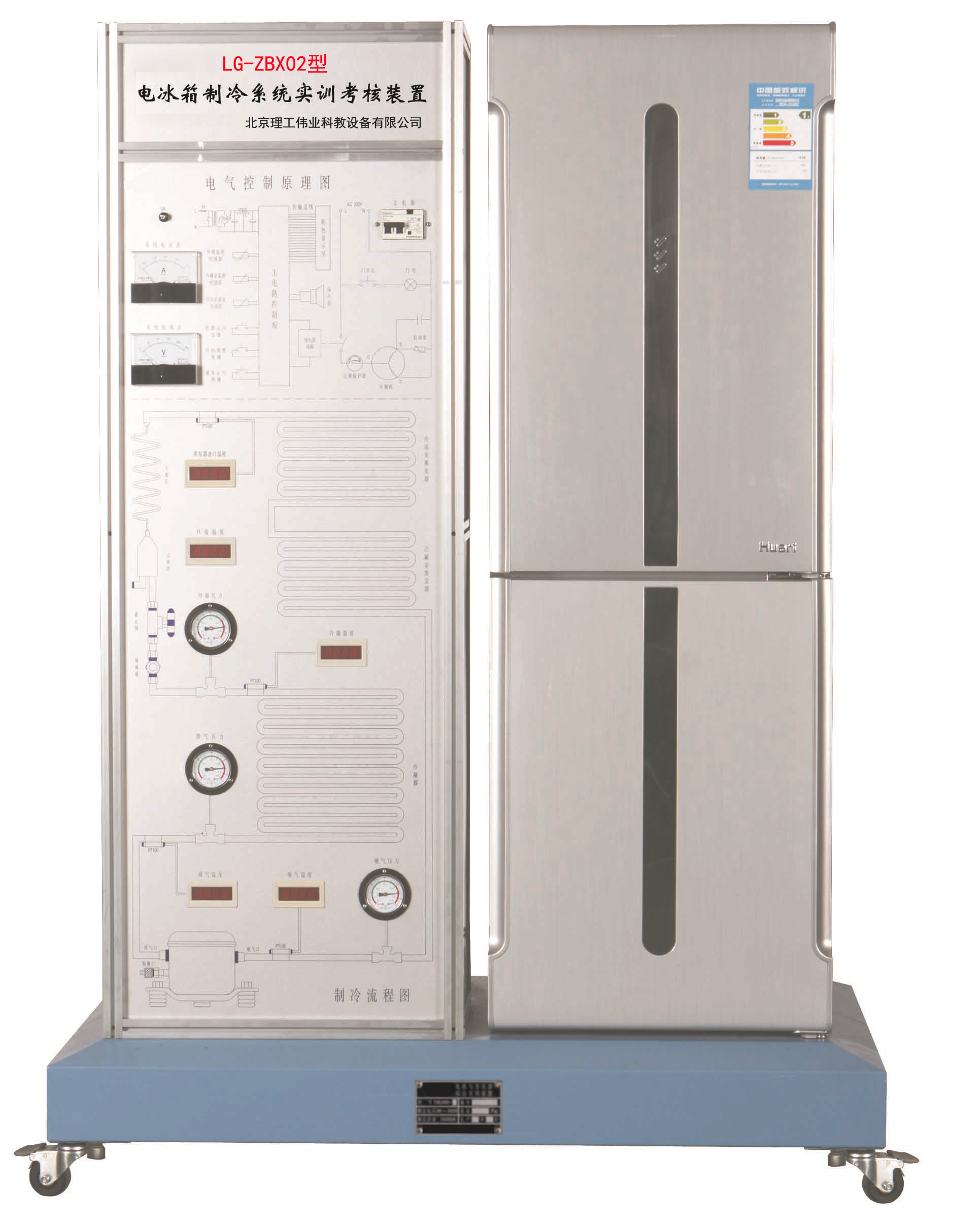

LG-ZBX02型 電冰箱制冷系統實訓考核裝置(直冷)
品牌：理工偉業 咨詢電話：010-82827827 82827835
“LG-ZBX02型 電冰箱制冷系統實訓考核裝置(直冷)”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
一、產品整體配置
1.實訓裝置采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。
2.整套電冰箱系統真實完整，結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式電冰箱實訓的要求。
3.實訓裝置采用柜式結構，鋁合金型材框架，由家用雙門智能電冰箱、測量?jī)x表、設故系統、保護系統以及直冷式電冰箱制冷系統流程圖等組成。
4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
二、技術性能
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.裝置容量：＜0.4kVA
3.外形尺寸：1m×0.6m×1.7m
4.安全保護：具有漏電流保護裝置，安全符合國家標準
三、基本功能及組成
| 序號 | 名稱 | 功能 | 數量 |
| 1 | 直冷式電冰箱 | 家用雙門智能控溫電冰箱，冷藏室和冷凍室。能耗等級：1級 | 1套 |
| 2 | 交流電壓表 | 測量范圍0～250V,精度1.5級，用于監測電源電壓 | 1套 |
| 3 | 交流電流表 | 測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流 | 1套 |
| 4 | 智能溫度儀5只 | 采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度 | 5套 |
| 5 | 真空壓力表3只 | 測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力 | 3套 |
| 6 | 故障模擬系統 | 通過閥門的調節來設置制冷系統的故障 | 1套 |
| 7 | 保護系統 | 對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護 | 1套 |
| 8 | 直冷式電冰箱制冷系統流程圖 | 印有制冷系統流程圖，并設有相應的測量?jī)x表 | 1套 |
四、實訓項目
初級技工基本技能實訓
1.專用工具的操作
2.制冷系統試壓及檢漏
3.制冷系統抽真空及充注制冷劑
中級技能實訓
1.直冷式電冰箱系統調試
2.直冷式電冰箱故障模擬設置
3.直冷式電冰箱維修及故障分析
