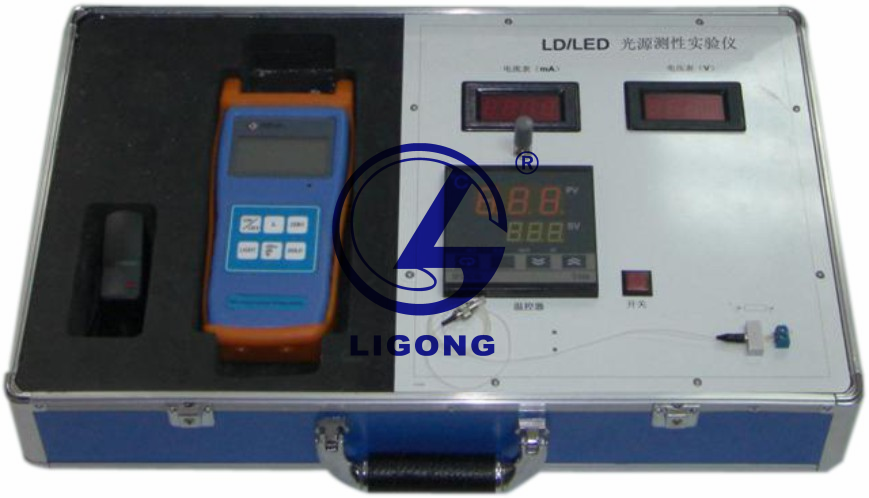

LG-GY06型 LD/LED光源特性實驗儀

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品概述
光源特性實驗儀注重理論與實踐的緊密結合，突出實用性，可作為光信息科學與技術、光測控技術、光電子技術、光電子儀器儀表及應用物理等相關專業學生課堂實驗與研究的工具。本實驗儀集成了LD/LED電流源、光功率計、溫控儀、電流監測表、電壓表、信號源和光源調制模塊等，模塊種類齊全，實驗操作簡單明了，可充分完成光源的各種性能測試。通過測量LD半導體激光器域值電流、LED發光二極管和LD半導體激光器的輸出功率-電流（P-I）特性曲線和電壓-電流（V-I）特性曲線，從而對LED發光二極管LD半導體激光器工作特性有基本了解。

二、實驗內容
1. LD和LED激光器的V/I，P/I特性測試實驗，溫度特性測試實驗
2. 測試LED3215型LED發光二極管的電壓-電流（V-I）特性曲線
3. 輸出功率與電流（P-I）特性曲線
4. 測試LD3125型半導體激光器電壓-電流（V-I）特性曲線
5. 輸出功率與電流（P-I）特性曲線
三、配置參數

序號	名稱	規格和參數	符號	測試條件	最小值	典型值	最大值	單位
1	LD激光二極管	額定功率	Pout	1op=1th+20	0.2	-	1	MW
		中心波長	λ	CW	1290	1310	1330	nm
		光譜寬度	△λ	CW	-	2	5	nm
		閾值電流	lth	CW	-	10	15	mA
		工作電流	lop	CW	-	lth+10	-	mA
		探測器電流	lm	CW	100	-	-	μA
		探測器暗電流	ld	CW	-	-	0.1	nA
2	LED發光二極管	額定功率	Pout	lf=60mA	10	-	1
		中心波長	λ	CW	1280	1310	1350	nm
		光譜寬度	△λ	CW	-	-	170	nm
		工作電壓	Vop	CW	-	1.2	1.7	V
		上升下降時間	Tr/Tf	CW	-	-	3	nS
3	LD/LED電流源	供給電流	150mA
		Monitor測量范圍	2000uA
		lop的測量準確度	±0.5mA
		lop分辨率	0.1mA
		lm測量準確度	±5μA
		lm分辨率	1μA
4	溫控儀	測量精度	±0.5%F.S±1digit
		冷端補償誤差	≤±2℃
		測量數顯范圍	-1999—9999
		報警范圍	全量程自由設定
		繼電器輸出觸點容量	3A/220V陰性或指定
		固態繼電器輸出信號	12V±3A 30mA
		工作環境	0-50℃，相對濕度≤85%RH
		功耗	0-50℃，相對濕度≤85%RH
		傳感器	Pt100
5	電壓表	0-200mV、0-2V、0-20V、0-200V四檔可調
6	外部特性	主機箱		514314140mm
6	外部特性	重量		≤4Kg
