LG-GDT01Ⅱ型 光電傳感器實驗平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述

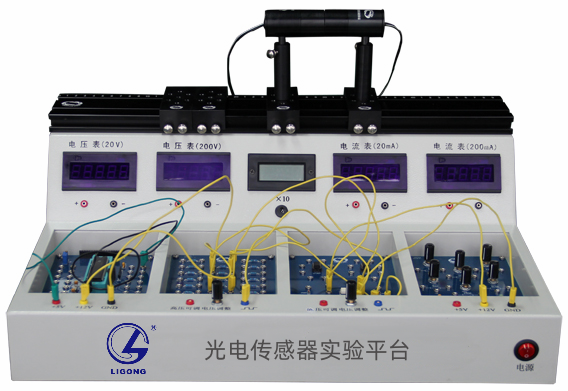

LG-GDT01Ⅱ型光電傳感器實驗平臺是針對高校關于導軌式光學實驗需求設計的一款實驗平臺。由光學導軌、數字儀表及電子元器件平臺等部分構成，儀器配備各種電源接口及0-200V 高壓可調電源和0-12V低壓可調電源，可為學生搭建各種實驗電路提供電源。學生能夠利用平臺自行搭建各種光電傳感器的變換及處理電路，完成各種關于光電技術方面的應用開發設計，從各方面提高學生的動腦動手能力及創新意識，幫助高校培養光電技術人才。
1. 光學導軌
可利用導軌滑塊自行調節光學配件的距離，配合電子元器件搭建出幾何光學、物理光學、光電檢測與光電控制等系統，并與儀器內部的數據采集系統相結合完成各種實驗系統。
2. 數字儀表、電子元器件平臺
平臺提供1塊數字電壓表（四位半），1塊數字（四位半）電流表和1塊自動更換量程的數字照度計，這些數字儀表可以應用在電路中進行各種電路參數的測量。此平臺還配備各種電阻、電容、可調電位器、二極管、三極管、集成運算放大器、光電耦合器件等。
外形尺寸：410mm(長)×400mm(寬)×150mm(高) 重量：7.5 kg
二、教學目的
1. 了解并掌握各種光學配件及其實驗的原理和應用；
2. 了解并掌握各種光電傳感器的工作原理、變換電路、處理電路；
3. 培養學生動腦動手能力及創新意識；
三、配置內容
1. 平臺電子元器件
①光電二極管2只；
②光電三極管2只；
③光敏電阻2只；
④硅光電池1只；
⑤發光二極管R、G、B、W四色各1只；
⑥PIN光電二極管1只；
2. 平臺實驗裝置
①LED點光源裝置1支；
②光電器件安裝裝置2件；
③熱釋電實驗裝置1件；
④PSD實驗裝置1件；
⑤52單片機開發系統裝置；
3. 光源配置
650nm點型3mw半導體激光器1只；
4. 夾持器具配置
①導軌固定底座4個；
②導軌底座支撐桿4個；
③一維底座1個；
5. 連接線配置
①300mm連接線40顆；
②500mm連接線10顆；
四、技術參數
1. 導軌長度：410mm；
2. 數字電壓表：精度四位半；量程20V,200V；
3. 數字電流表：精度四位半；量程20mA,200mA；
4. 數字照度計：自動更換量程；測量范圍0.1～1.999×10３x；
5. 光電二極管：暗電流ID=±0.1uA；光電流 IL=±80uA；峰值響應880nm；最高工作電壓30V；開關時間50/50ns；光譜范圍400～1100nm；
6. 光電三極管：集電極-發射極電壓30V；發射極-集電極電壓5V；集電極電流20mA；
7. 光敏電阻：暗電阻 1.0 MΩ；亮電阻 8～20 KΩ（10Lx）；
8. 硅光電池：開路電壓小于500mV；短路電流小于18mA；輸出電流小于16.5mA；感光面積10X10mm；
9. 一維PSD：光敏區1mm*8mm；光譜響應范圍300-1100nm；Ev=1000LX 2856K 時，開路電 壓為0.3V，短路電流為55µA；PSD調整架：位移范圍13mm；位移精度0.01mm；
10. 熱釋電器件：型號：RE200B；靈敏元面積：2.0×1.0mm2；基片材料：硅；基片厚度：0.5mm；工作波長：5-14µm；平均透過率＞75%；
11. 光電耦合器：型號：4N35；隔離電壓:5300V；輸入電流:10mA；輸出電壓:30V；工作溫度范圍:-55°Cto+100°C；最大正向電流, If:60mA；正向電Vf最大:1.5V；電壓,Vceo:30V；電壓,Vf典型值:1.3V；輸出電壓最大:30V；擊穿電壓最小:30V；電流傳遞率(CTR) 最小值:100%；
12. PIN光電二極管：反向電壓 40V；峰值波長 920nm；開路電壓 0.4V；短路電流 85uA；
13. 語音識別/聲控芯片：內置單聲道m(xù)ono16-bitA/D模數轉換；內置雙聲道stereo16-bitD/A數模轉換；內置20mW雙聲道耳機放大器輸出；內置550mW單聲道揚聲器放大器輸出；支持并行接口或者 SPI 接口；內置鎖相電路PLL，輸入主控時鐘頻率為 2MHz - 34MHz；工作電壓：(VDD:forinternal core) 3.3V；48pin的QFN7*7標準封裝；省電模式耗電：1uA；
14. 藍牙模塊:工作頻率：2.4GHz ；調制方式：GFSK(Gaussian Frequency Shift Keying)；靈敏度：≤-84dBmat0.1%BER；傳輸速率：Asynchronous:6kbps Synchronous:6kbps；安全特性：Authentication and encryption；支持服務：Central & Peripheral UUID FFE0,FFE1；功耗：自動休眠模式下，待機電流400uA~1.5mA,傳輸時8.5mA；供電電源：+3.3VDC 50mA；藍牙認證：ROHS REACH；功能:主從一體。
五、實驗內容
(1)光電傳感器件原理與特性的實驗
1. 光敏電阻特性參數及其測量；
2. 光敏電阻伏安特性實驗；
3. 光敏電阻的變換電路；
4. 光敏電阻時間響應特性；
5. 光電二極管光照靈敏度的測量；
6. 光電二極管伏安特性的測量；
7. 光電二極管時間響應特性的測量；
8. 硅光電池在不同偏置狀態下的特性參數及其測量；
9. 測量硅光電池在反向偏置下的時間響應；
10. 光電三極管光照靈敏度的測量；
11. 光電三極管伏安特性的測量；
12. 光電三極管時間響應的測量；
13. 光電三極管光譜特性的測量；
14. 光電耦合器電流傳輸比的測量；
15. 光電耦合器件伏安特性的測量；
16. 光電耦合器件時間相應的測量；
17. 熱釋電器件基本原理實驗；
18. 熱釋電器件光譜響應的測試實驗；
19. PSD位移傳感器特性參數的測量；
20. PIN光電二極管特性實驗；
(2)二次開發實驗
1. 52單片機程序編寫實驗；
2. 52單片機外圍電路設計實驗；
3. 基于52單片機的數字時鐘設計實驗；
六、平臺配套文件資料
實驗指導書1本；
備注：客戶自行配置示波器。
